Taper Falk Grid Fuzzy Logic Control Falk Flex 1020 Gestion Thermique

Lieu d'origine:Chine
Nom de la marque:Purple Horn
Attestation:CE、ISO
Numéro de modèle:Grille couplant T10 T20
Quantité minimum de commande:10
Prix:negotiable
Conditions de paiement:L/C, D/A, D/P, T/T, Western Union
Détails de produit
Mettre en évidence:

Chandelle Falk Grid Flex Coupling

,

Falk Grid Flex Coupling 1020
Standard Or Nonstandard: Norme
Surface Treatment: Pistolage électrostatique
The Radial Displacement: 0.2~0.6mm
Flexible Or Rigid: Flexible
Material: Acier 45#
Product Name: Pignons pour recto, le duplex et la chaîne triple
Body Material: Acier
Application: machines, textile, exploitation, nourriture, vin, véhicules électriques et d'autres industries
Description de produit

Effilez la grille Falk Spring Coupling 1020/1030/1040/1050/1060/1070/1080/1090/1100

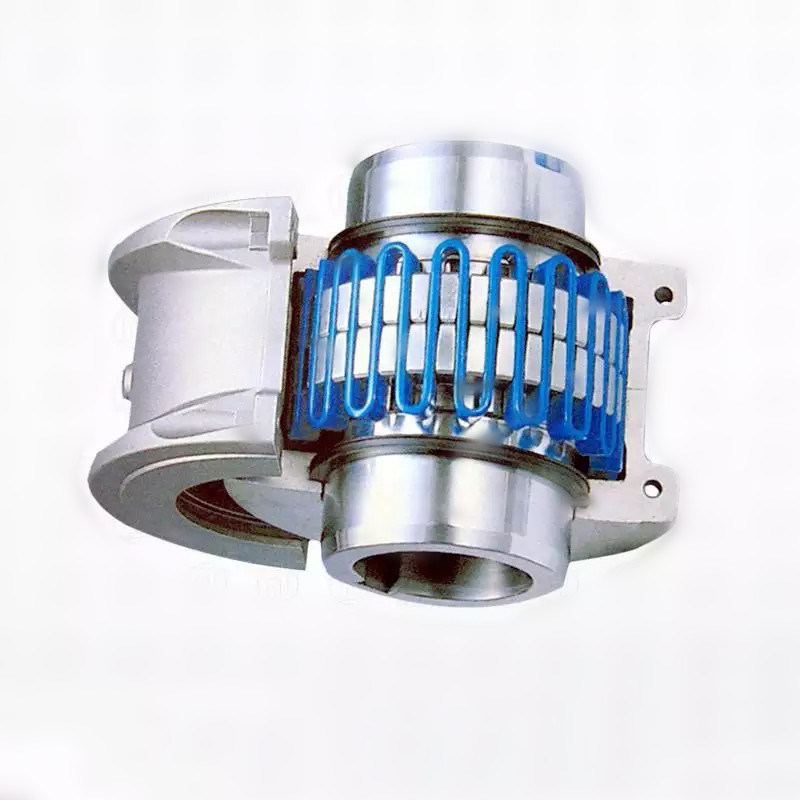

Un accouplement de grille se compose de deux hub d'axe, d'un ressort métallique de grille et d'un kit fendu de couverture (qui inclut deux moitiés, garnitures, joints, et matériels de couverture). Le couple est transmis entre les deux hub d'arbre d'accouplement par l'élément métallique de ressort de grille. La couverture fendue empêche le ressort d'être jeté sous l'action de la force centrifuge. L'huile de graissage existe à l'intérieur de la couverture, qui lubrifiant le contact entre le ressort et la surface de dent en cas de frottement sec.



Les accouplements de grille sont disponibles avec une conception fendue horizontale ou verticale de couverture. Des couvertures horizontales sont généralement regardées en tant que plus facile à installer (peut être installé et enlevé à tout moment), alors que des couvertures verticales permettent à un accouplement de grille d'être couru à une vitesse maximale plus élevée et doivent être installées sur les axes avant que l'accouplement soit mis en place.



Les accouplements de grille sont également disponibles dans les conceptions d'entretoise et d'entretoise de moitié, qui sont idéales pour permettre à l'équipement d'être entretenu. De telles conceptions sont particulièrement populaires dans des applications de pompe, où une section de renvoi aux 22 mètres (pleine conception d'entretoise) ou un rapide (demi conception d'entretoise) tient compte de l'équipement entretenant sans perturber l'élément graissé d'accouplement de grille.



Caractéristiques de grille de chandelle couplant T10 T20 :
1. conception fendue horizontale de couverture, idéale pour l'espace limité
2. permet facile d'accès au ressort de grille
3. bien adapté pour renverser des applications
4. couverture en aluminium moulée sous pression de grille de poids léger
5. conçu pour la facilité du remplacement d'entretien et de ressort de grille
6. les ressorts à haute résistance de grille assurent la représentation de accouplement supérieure et la plus longue vie de accouplement
7. interchangeable avec les accouplements industriellement compatibles de grille



Taper Falk Grid Fuzzy Logic Control Falk Flex 1020 Gestion Thermique 0

Taper Falk Grid Fuzzy Logic Control Falk Flex 1020 Gestion Thermique 1



Taille Serrez à la clé dynamométrique Tn N.m Vitesse [n] T/MN Trou d millimètre Longueur Total L2 millimètre D millimètre D0 millimètre Gap Poids sans kilogramme ennuyé Inertie Huile de graissage
L millimètre LO millimètre C millimètre kg.m2 Kilogramme
1020T10 52 4500 28 47,6 98,2 66,7 97 - 3 1,95 0,0014 0,027
1030T10 149 4500 35 47,6 98,2 68,3 105,7 - 3 2,59 0,0022 0,041
1040T10 249 4500 42 50,8 104,6 69,9 114,3 - 3 3,36 0,0033 0,054
1050T10 435 4500 50 60,3 123,6 80,9 135,1 - 3 5,44 0,0073 0,068
1060T10 684 4350 56 63,5 130 93,5 157,8 - 3 7,26 0,0119 0,036
1070T10 994 4125 65 76,2 155,4 96,8 158,8 - 3 10,44 0,0185 0,113
1080T10 2050 3600 80 88,9 180,8 115,6 190,5 - 3 17,7 0,0451 0,172
1090T10 3730 3600 95 98,4 199,8 122,2 211,1 - 3 25,4 0,0787 0,254
1100T10 6280 2440 110 120,6 246,2 155,4 251 - 5 42,2 0,178 0,426
1110T10 9320 2250 120 127 259 161,5 269,7 - 5 54,4 0,27 0,508
1120T10 13700 2025 140 149,2 304,4 191,5 307,8 - 6 81,2 0,514 0,735
1130T10 19900 1800 170 161,9 329,8 195,1 345,9 - 6 121 0,959 0,908
1140T10 28600 1650 200 184,2 374,4 201,2 384 - 6 178 1,85 1,135
1150T10 39800 1500 215 182,9 371,8 271,5 453,1 391,2 6 227 3,49 1,952
1160T10 55900 1350 240 198,1 402,2 278,4 501,9 436,9 6 309 5,82 2,815
1170T10 74600 1225 280 215,9 437,8 307,3 566,9 487,2 6 448 10,4 3,496
1180T10 103000 1100 300 238,8 483,6 321,1 629,9 554,7 6 619 18,3 3,768
1190T10 137000 1050 335 259,1 524,2 325,1 675,6 607,8 6 776 26,1 4,4
1200T10 186000 900 360 279,4 564,8 355,6 756,9 660,4 6 1057 43,5 5,63
1210T10 249000 820 390 301,8 622,6 431,8 844,6 750,8 13 1424 75,5 10,53
1220T10 336000 730 420 325,1 663,2 490,2 920,8 822,2 13 1785 113 16,07
1230T10 435000 680 450 345,4 703,8 546,1 1003,3 904,7 13 2267 175 24,06
1240T10 559000 630 480 368,3 749,6 647,7 1087,1 - 13 2950 339 33,82
1250T10 746000 580 510 401,3 815,6 698,5 1181,1 - 13 3833 524 50,17
1260T10 932000 540 550 431,8 876,6 762 1260,9 - 13 4682 7111

67,24
