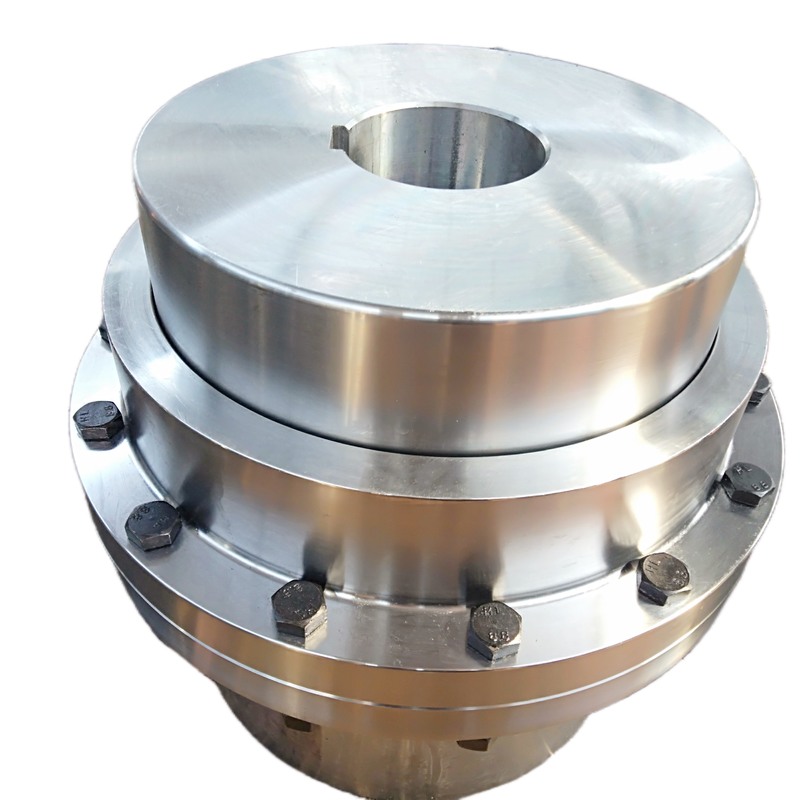

Tambour de pulvérisation électrostatique Tambour Engrenage flexible Haute précision
Accouplement flexible de vitesse de tambour
,Vitesse flexible couplant le pistolage électrostatique
Vitesse de accouplement de tambour de vitesse de tambour métallique de GIICL couplant le Groupe des Dix G20
Quels sont des accouplements de vitesse et comment elles travaillent ?
Des accouplements de vitesse sont conçus pour transmettre le couple entre deux axes qui ne sont pas situés sur la même droite. Ils se composent typiquement de deux joints-un flexibles fixes à chacun axe-qui sont reliés par un axe, ou au troisième axe. L'accouplement de vitesse relie le moteur d'entraînement à la boîte de vitesse dans des mécanismes de grue, mais il peut également relier la boîte de vitesse directement à de plus petits tambours de câble métallique utilisant une moitié à flasque.
En termes de leur conception, les accouplements de vitesse transmettent le couple par l'intermédiaire des hub avec les dents d'engrenage couronné qui sont dans la maille permanente avec les dents d'engrenage droites des douilles-un conçoivent qui fournit la transmission de couple la plus élevée pour le plus de petite taille. Ils également fonctionnent aux grandes vitesses, se conforment au modèle de boulonnage d'AGMA et compensent le désalignement angulaire, radial et axial d'axe.
| Taille | Serrez à la clé dynamométrique Tn nanomètre | Vitesse [n] r/min | Trou | Longueur | D | H | C | Inertie de rotation kg.m2 | Lubrifiant ml | Poids kilogramme | |
| Y, J1 | |||||||||||
| DL, d2 | L | ||||||||||
| GIICL1 | 355 | 4000 | 14-35 | 38-82 | 103 | 2,0 | 36 | 8 | 0.0035- 0,00375 | 51 | 3,1 |
| GIICL2 | 630 | 4000 | 16-45 | 38-112 | 115 | 2,0 | 42 | 8 | 0.00550- 0,00675 | 70 | 3,5 |
| GIICL3 | 1000 | 4000 | 22-56 | 38-112 | 127 | 2,0 | 44 | 8 | 0.010- 0,0113 | 68 | 7,0 |
| GIICL4 | 1600 | 4000 | 38-65 | 60-142 | 149 | 2,0 | 49 | 8 | 0.02-0.0245 | 87 | 12,2 |
| GIICL5 | 2800 | 4000 | 40-75 | 84-142 | 167 | 2,5 | 55 | 10 | 0.0378- 0,0433 | 125 | 18,0 |
| GIICL6 | 4500 | 4000 | 45-90 | 84-172 | 187 | 2,5 | 56 | 10 | 0.0663- 0,0843 | 148 | 26,5 |
| GIICL7 | 6300 | 3750 | 50-105 | 84-212 | 204 | 3,5 | 60 | 10 | 0.103-0.151 | 175 | 39,2 |
| GIICL8 | 9000 | 3300 | 55-115 | 84-212 | 230 | 3,0 | 67 | 12 | 0.167-0.241 | 268 | 49,7 |
| GIICL9 | 14000 | 3000 | 60-135 | 107-252 | 256 | 3,0 | 69 | 12 | 0.316-0.470 | 310 | 79,6 |
| GIICL10 | 20000 | 2650 | 65-150 | 107-252 | 287 | 3,5 | 78 | 14 | 0.511-0.745 | 472 | 101 |
| GIICL11 | 31500 | 2350 | 70-175 | 107-302 | 325 | 3,5 | 81 | 14 | 1.096-1.588 | 550 | 161 |
| GIICL12 | 45000 | 2100 | 75-200 | 107-352 | 362 | 4,0 | 89 | 16 | 1.623-3.055 | 695 | 213 |
| GIICL13 | 63000 | 1850 | 150-225 | 202-352 | 412 | 4,5 | 98 | 18 | 3.925-4.918 | 1019 | 315 |
| GIICL14 | 100000 | 1650 | 170-250 | 242-410 | 462 | 5,5 | 172 | 22 | 8.025-9.725 | 3900 | 476 |
| GIICL15 | 160000 | 1500 | 190-285 | 282-470 | 512 | 5,5 | 182 | 22 | 14.300- 17,45 | 3700 | 696 |
| GIICL16 | 224000 | 1300 | 220-320 | 282-470 | 580 | 7,0 | 209 | 28 | 23.925-29.1 | 4500 | 913 |
| GIICL17 | 315000 | 1200 | 250-365 | 330-550 | 644 | 7,0 | 198 | 28 | 43.095- 53,725 | 4900 | 1322 |
| GIICL18 | 450000 | 1050 | 280-400 | 380-650 | 726 | 8,0 | 222 | 28 | 78.525- 99,500 | 7000 | 1948 |
| GIICL19 | 630000 | 950 | 300-470 | 380-650 | 818 | 8,0 | 232 | 32 | 136.750- 175,5 | 8900 | 3026 |
Type engagement à flasque standard de douille de G20 double
Pour les tailles 1010G jusqu'en 1055 G,
| Taille① | Estimation de couple (Ib-dans)④ | Laissez la vitesse T/MN⑤ | Max Bore⑥ | Min Bore⑦ | CpIgWtWith aucun trou (livres) | Poids de lubrifiant (livres) | B | C | D | F | H | J | M | GAP | ||
| Le Groupe des Dix | G20 | |||||||||||||||
| 1010G | 10 080 | 8 000 | 1,875 | 0,50 | 9 | 10 | 0,09 | 4,56 | 3,50 | 1,69 | 2,70 | 3,30 | 0,55 | 1,53 | 2,00 | 0,125 |
| 1015G | 20 790 | 6 500 | 2,375 | 0,75 | 17 | 20 | 0,16 | 6,00 | 4,00 | 1,94 | 3,40 | 4,14 | 0,75 | 1,88 | 2,40 | 0,125 |
| 1020G | 37 800 | 5 600 | 2,875 | 1,00 | 30 | 35 | 0,25 | 7,00 | 5,00 | 2,44 | 4,14 | 4,98 | 0,75 | 2,34 | 3,00 | 0,125 |
| 1025G | 66 150 | 5 000 | 3,625 | 1,25 | 55 | 65 | 0,50 | 8,38 | 6,25 | 3,03 | 5,14 | 6,10 | 0,86 | 2,82 | 3,60 | 0,188 |
| 1030G | 107 100 | 4 400 | 4,125 | 1,50 | 85 | 95 | 0,80 | 9,44 | 7,37 | 3,59 | 6,00 | 7,10 | 0,86 | 3,30 | 4,20 | 0,188 |
| 1035G | 163 800 | 3 900 | 4,875 | 2,00 | 135 | 150 | 1,20 | 11,00 | 8,63 | 4,19 | 7,00 | 8,32 | 1,12 | 3,84 | 5,10 | 0,250 |
| 1040G | 270 900 | 3 600 | 5,750 | 2,50 | 195 | 215 | 2,00 | 12,50 | 9,75 | 4,75 | 8,25 | 9,66 | 1,12 | 4,38 | 5,70 | 0,250 |
| 1045G | 371 700 | 3 200 | 6 750 | 3,00 | 280 | 300 | 2,30 | 13,62 | 10,93 | 5,31 | 9,25 | 1 079 | 1,12 | 4,84 | 6,50 | 0,312 |
| 1050G | 500 900 | 2 900 | 7,375 | 3,50 | 390 | 420 | 3,90 | 15,31 | 12,37 | 6,03 | 10,00 | 12,04 | 1,50 | 5,54 | 7,20 | 0,312 |
| 1055G | 655 200 | 2 650 | 8,250 | 4,00 | 525 | 550 | 4,90 | 16,75 | 13,56 | 6,62 | 11,00 | 13,16 | 1,50 | 6,22 | 8,00 | 0,312 |
| 1060G | 800,100 | 2,450 | 9,125 | 4,50 | 675 | 7,00 | 18,00 | 15,13 | 7,41 | 12,00 | 14,41 | TOILETTES | 6,66 | 9,00 | 0,312 | |
L'équipement de transmission de Judas du comté de Nanpi fabriquant Cie., Ltd est les entreprises qui se sont spécialisées dans la recherche et l'accouplement de production. Également nous pouvons développer des produits nouveaux et la volume-production. Avec une expérience riche, équipe professionnelle de R&D et divers équipement dans l'accouplement, il a des conditions supérieures à satisfaisant vos différentes conditions.
Les produits principaux de société sont : toutes sortes d'accouplements pour l'industrie de machines partout dans le mot, tel que l'accouplement élastique radial, l'accouplement bandé, l'accouplement universel, l'accouplement de vitesse de tambour, l'accouplement élastique de forme de fleur de prune, l'accouplement d'accouplement rigide Oldham, l'accouplement de chaîne de rouleau, l'accouplement de diaphragme, les accouplements élastiques de accouplement de goupille de douille de colonne, le goujon élastique, l'accouplement élastique de goujon, l'accouplement d'arbres de pompe, etc….
Les concepts de notre société est vivant sur la qualité et se développe sur l'honneur. L'accouplement a l'avantage de haute qualité, petit prix, modèles complets de produit. Notre société sera votre meilleur choix, et nous sommes dans l'attente pour coopérer avec vous.
