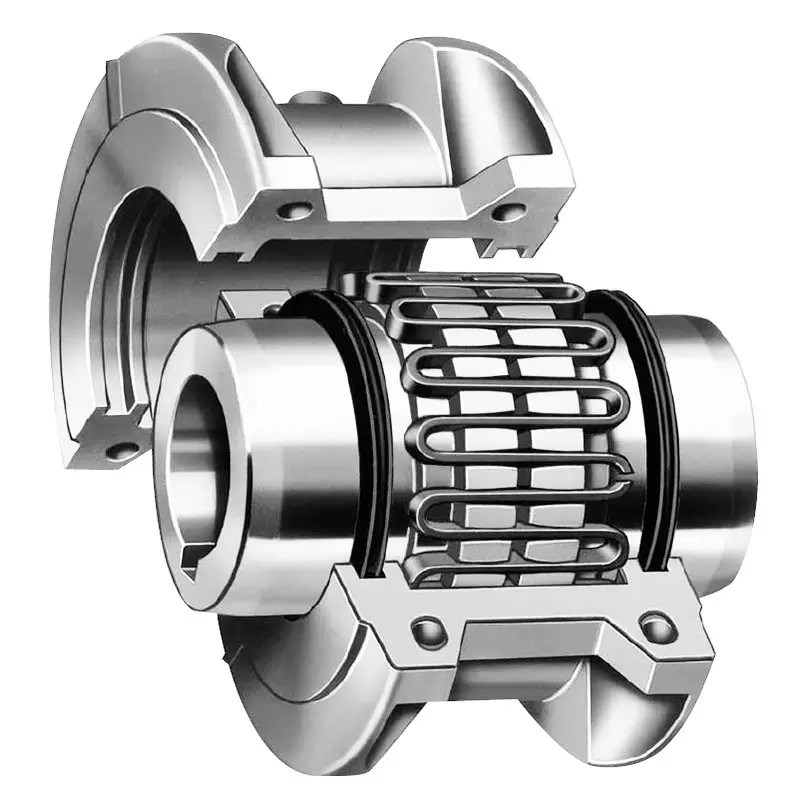

Compresseurs à technologie à effet Hall, accouplement à grille conique flexible à ressort résilient

Lieu d'origine:Chine
Nom de la marque:Purple Horn
Attestation:CE、ISO
Quantité minimum de commande:1
Capacité d'approvisionnement:1200 ensembles/ensembles par Mois
Détails de produit
Mettre en évidence:

Accouplement résilient de grille de ressort de compresseurs

,

Accouplement résilient conique de grille de ressort

,

Accouplement d'arbres conique flexible
Structure: Grille
Standard Or Nonstandard: Norme
Color: Disposition douanière
Application: Équipement industriel
Size: Taille adaptée aux besoins du client
Feature: Longue durée de fonctionnement
Body Material: Acier 45#
Description: Accouplement d'arbres fait sur commande de précision
Packing: BOÎTE EN BOIS
Product Name: accouplement flexible d'axe de grille conique par js
Description de produit

Accouplement résilient d'axe de chandelle de ressort d'axe de grille flexible rigide de serpent pour des compresseurs

L'accouplement de grille est très utilisé en métallurgie, extraction, levage, transport, pétrole, produit chimique, bateaux, textile, industrie de lumière, machines agricoles, machines et pompes d'impression, fans, compresseurs, machines-outils et tous autres matériel mécanique et transmission d'axe d'industrie.



Caractéristique
1. Le ressort serpentin comme élément élastique, le fort élastique améliore en même temps, considérablement le couple d'accouplement de grille, très utilisé dans les machines lourdes et les machines générales. Le département de technologie spécial de ressort serpentin, a la longue durée de vie, laissant une vitesse plus élevée, a la bonne capacité de compenser dans l'axial, le radial et l'angle
2. efficacité élevée de transmission, sécurité de début. L'efficacité de transmission jusqu'à de 99,47%, capacité de surcharge à court terme est deux fois le couple évalué, sécurité d'opération.
3. structure simple, ensemble commode et démontage, longue durée de vie
4. l'effet d'atténuation est bon pour éviter la résonance.



Compresseurs à technologie à effet Hall, accouplement à grille conique flexible à ressort résilient 0



Modèle Tn KN.m (n) r/min d L L0 L2 D D1 t kilogramme kilogramme
y x a
JS1 0,045 4500 18-22 47 97 66 95 - 3 1,91 0,027 0,15 ±0.3 0,076
JS2 0,14 4500 22-35 47 97 68 105 - 3 2,59 0,041 0,15 ±0.3 0,076
JS3 0,224 4500 25-42 50 103 70 115 - 3 3,36 0,054 0,15 ±0.3 0,076
JS4 0,4 4500 32-60 60 123 80 130 - 3 5,45 0,068 0,20 ±0.3 0,10
JS5 0,63 4350 40-56 63 129 92 150 - 3 7,26 0,086 0,20 ±0.3 0,127
JS6 0,90 4125 48-65 76 155 95 160 - 3 10,4 0,113 0,20 ±0.3 0,127
JS7 1,80 3600 55-80 89 181 116 190 - 3 17,7 0,172 0,20 ±0.3 0,15
JS8 3,15 3600 65-95 98 199 122 210 - 3 25,4 0,254 0,20 ±0.3 0,18
JS9 5,6 2440 75-110 120 245 155 250 - 5 42,2 0,426 0,25 ±0.5 0,20
JS10 8,0 2250 85-120 127 259 162 270 - 5 54,5 0,508 0,25 ±0.5 0,23
JS11 12,5 2025 90-140 149 304 192 310 - 6 81,3 0,735 0,28 ±0.6 0,25
JS12 18 1800 110-170 162 330 195 346 - 6 121 0,908 0,28 ±0.6 0,30
JS13 25 1650 120-200 184 374 201 384 - 6 178 1,135 0,28 ±0.6 0,33
JS14 35,5 1500 140-200 183 372 271 450 391 6 234 1,952 0,30 ±0.6 0,40
JS15 50 1350 160-240 198 402 279 500 431 6 317 2,815 0,30 ±0.6 0,45
JS16 63 1225 180-280 216 438 304 566 487 6 448 3,496 0,30 ±0.6 0,5
JS17 90 1100 200-300 239 484 322 630 555 6 620 3,76 0,38 ±0.6 0,56
JS18 125 1050 240-320 260 526 356 675 608 6 776 4,4 0,38 ±0.6 0,6
JS19 160 900 280-360 280 566 355 756 660 6 1058 5,63 0,38 ±1.3 0,68
JS20 224 820 300-380 305 623 432 845 751 13 1426 10,5 0,46 ±1.3 0,74
JS21 315 730 320-420 325 663 490 920 822 13 1787 16,1 0,46 ±1.3 0,8
JS22 400 680 340-450 345 703 546 1000 905 13 2269 24,1 0,48 ±1.3 0,89
JS23 500 630 360-480 368 749 648 1087 - 13 2951 33,8 0,48 ±1.3 0,96
JS24 630 580 400-460 401 815 698 1180 - 13 3836 50,2 0,5 ±1.3 1,07
JS25 800 540 420-500 432 877 762 1260 - 13 4686 67,2 0,5 ±1.3 1,77
Description de produit
Compresseurs à technologie à effet Hall, accouplement à grille conique flexible à ressort résilient 1Compresseurs à technologie à effet Hall, accouplement à grille conique flexible à ressort résilient 2
Au sujet de nous

Compresseurs à technologie à effet Hall, accouplement à grille conique flexible à ressort résilient 3

L'équipement de transmission de Judas du comté de Nanpi fabriquant Cie., Ltd est les entreprises qui se sont spécialisées dans la recherche et l'accouplement de production. Également nous pouvons développer des produits nouveaux et la volume-production. Avec une expérience riche, équipe professionnelle de R&D et divers équipement dans l'accouplement, il a des conditions supérieures à satisfaisant vos différentes conditions.

Les produits principaux de société sont : toutes sortes d'accouplements pour l'industrie de machines partout dans le mot, tel que l'accouplement élastique radial, l'accouplement bandé, l'accouplement universel, l'accouplement de vitesse de tambour, l'accouplement élastique de forme de fleur de prune, l'accouplement d'accouplement rigide Oldham, l'accouplement de chaîne de rouleau, l'accouplement de diaphragme, les accouplements élastiques de accouplement de goupille de douille de colonne, le goujon élastique, l'accouplement élastique de goujon, l'accouplement d'arbres de pompe, etc….

Les concepts de notre société est vivant sur la qualité et se développe sur l'honneur. L'accouplement a l'avantage de haute qualité, petit prix, modèles complets de produit. Notre société sera votre meilleur choix, et nous sommes dans l'attente pour coopérer avec vous.

Compresseurs à technologie à effet Hall, accouplement à grille conique flexible à ressort résilient 4

FAQ

Q1 : Est-vous société commerciale ou le fabricant ?

: Nous sommes usine.





Q2 : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?

: : Oui, nous pourrions offrir l'échantillon mais pas pour libre. En fait nous avons un principe très bon des prix, quand vous faites la commande en gros coûtez alors de l'échantillon serez de retour à vous.



Q3 : De quelle longueur est-il votre délai de livraison ?

: Généralement c'est de 10-15 jours si les marchandises sont en stock. ou c'est de 7-25 jours si les marchandises ne sont pas en stock, il est selon la quantité.



Q4 : De quelle longueur est-elle votre garantie ?

: Notre garantie est de 12 mois.



Q5 : Avez-vous des procédures d'inspection pour l'accouplement ?

: auto-inspection 100% avant l'emballage



Q6. Quel est votre paiement ?

: 1) 100% T/T. 2) 30% à l'avance, d'autres avant expédition. 3) L/C Q7 : Est-ce que je peux avoir une visite à votre usine avant l'ordre ? : Sûr, bienvenu pour visiter notre usine.
