Montage sur panneau flexible à bride unique, rejet de mode commun élastique à bride unique

Lieu d'origine:Chine
Nom de la marque:Purple Horn
Attestation:CE、ISO
Numéro de modèle:LMD (MLZ)
Quantité minimum de commande:1
Capacité d'approvisionnement:2000 ensembles/ensembles par Mois
Détails de produit
Mettre en évidence:

Accouplement flexible de mâchoire de bride simple

,

Mâchoire flexible couplant LMD

,

Accouplement d'arbres en caoutchouc élastique
Warranty: 1 an
Applicable Industries: Hôtels, magasins de vêtement, magasins de matériau de construction, usine, ateliers de réparations d
Customized Support: OEM
Structure: Mâchoire/araignée
Flexible Or Rigid: Flexible
Standard Or Nonstandard: Norme
Material: Acier
Color: Noir
Product Name: type simple accouplement de bride d'arbres en caoutchouc de mâchoire élastique de fleur de prune
Feature: De forte stabilité
Surface Treatment: Carburation, noircissant, galvanoplastie, éteignant.
Heat Treatment: Traitement thermique de extinction à haute fréquence
RPM: 1500-8500 (r/m)
Application: Équipement industriel
MOQ: 1 ensemble
Size: Taille adaptée aux besoins du client
Custom: Oui
Port: Tianjin
Description de produit

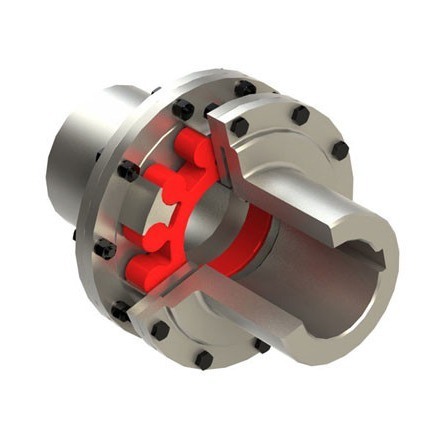

Type simple de bride de LMD (MLZ) accouplement d'arbres de Plum Blossom Elastic Jaw Rubber avec la bride simple



Description de produit

Introduction de bride simple Plum Jaw Coupling flexible de LMD/MLZ

La bride simple Plum Jaw Coupling flexible de LMD/MLZ se composent principalement de deux dents convexes qui sont étroitement engrenées ensemble pour résister à l'extrusion radiale pour transmettre le couple. Quand le biaxial a la compensation relative, les éléments élastiques ont une déformation élastique correspondante, qui joue un rôle automatique de compensation.
La bride simple Plum Jaw Coupling flexible de LMD/MLZ est principalement employée pour commencer l'inverse fréquent et positif, la grande vitesse moyenne, le couple moyen et les occasions élevées de travail de fiabilité, telles que la métallurgie, exploitation, pétrole, génie chimique, se soulevant, transport, industrie de lumière, textile, pompe à eau, fan et ainsi de suite.

Montage sur panneau flexible à bride unique, rejet de mode commun élastique à bride unique 0

odel Couple nominal

Tn

N.m

 Haute-poing vitesse

n

r/min

 Diamètre d'ouverture

d1.d2

millimètre

 Longness d'ouverture L0 recommandatoire D D1 La plupart de poids

kilogramme
LM LMD LMS L L recommandatoire LM LMD LMS LM LMD LMS
LM1 25 15300 8500 12-25 27-62 35 86 92 98 50 30 90 0,7
LMD1 1,6
LMS1 2,2
LM2 50 12000 7600 16-30 30-82 38 95 101,5 108 60 44 100 1,1
LMD2 2,4
LMS2 3,0
LM3 100 10900 6900 20-32 38-82 40 103 110 117 70 48 110 1,6
LMD3 3,2
LMS3 3,8
LM4 140 9000 6000 22-40 38-112 45 114 122 130 85 60 125 2,6
LMD4 4,6
LMS4 5,2
LM5 250 7300 5000 25-45 44-112 50 127 138,5 150 105 72 150 4,4
LMD5 5,6
LMS5 6,3
LM6 400 6100 4100 30-48 60-112 55 143 155 167 125 90 185 6,3
LMD6 8,6
LMS6 9,5
LM7 630 5300 3600 35-55 60-112 60 159 172 185 145 104 205 8,8
LMD7 11
LMS7 17
LM8 1120 4500 3100 45-65 84-142 70 181 195 209 170 130 240 14
LMD8 18
LMS8 26
LM9 1800 3800 2700 50-80 84-172 80 208 224 240 200 156 270 26
LMD9 32
LMS9 38
LM10 2800 3300 2500 60-100 107-212 90 230 248 268 230 180 305 42
LMD10 46
LMS10 54
LM11 4500 2900 2200 70-120 107-212 100 260 284 350 260 205 350 60
LMD11 72
LMS11 84
LM12 6300 2500 1900 80-130 132-252 115 297 321 400 300 245 400 88
LMD12 105
LMS12 118
LM13 11200 2100 1600 90-150 132-252 125 323 348 460 360 300 460 145
LMD13 158
LMS13 215
LM14 12500 1900 1500 100-160 167-302 135 333 358 500 400 335 500 165
LMD14 210
LMS14 265
