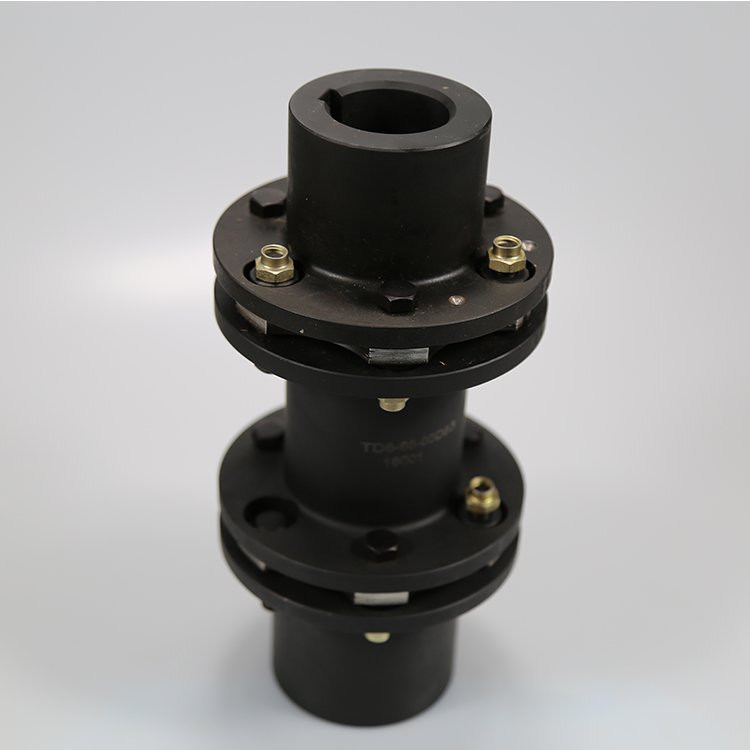

Turbine à vapeur standard à haut rendement 304 couplage à diaphragme flexible en acier inoxydable

Lieu d'origine:Chine
Nom de la marque:Purple Horn
Attestation:CE、ISO
Numéro de modèle:JMIIJ
Quantité minimum de commande:1
Capacité d'approvisionnement:1000 ensembles/ensembles par Mois
Détails de produit
Mettre en évidence:

Accouplement standard de turbine à vapeur

,

Accouplement flexible de turbine à vapeur

,

Accouplement flexible de disque d'acier inoxydable
Applicable Industries: Usine, ateliers de réparations de machines
Structure: Disque
Flexible Or Rigid: Flexible
Standard Or Nonstandard: Norme
Material: Acier
Product Name: Double accouplement de haute qualité de câble de disque
Color: Noir bouilli
Name: Accouplement flexible de diaphragme de double disque de haute qualité
Surface Treatment: Carburation, noircissant, galvanoplastie, éteignant.
Heat Treatment: Traitement thermique de extinction à haute fréquence
Port: Tianjin
Description de produit

Accouplement flexible en acier de disque de l'acier inoxydable 304 utilisé dans la turbine à vapeur



Description de produit

Application
L'accouplement flexible de diaphragme peut être largement employé dans la métallurgie, le laminage d'acier, le mien, l'industrie chimique, la construction navale, la pompe, la fan de ventilateur et d'autres industries.

Avantages
1. l'accouplement flexible de diaphragme a la structure simple et on peut l'inspecter directement sans démontage.
2. Avec la structure simple, l'accouplement élastique de diaphragme est commode pour se réunir et démonter.
3. Il a la giration de rigidité de torsion et zéro élevée.

images de produits

Turbine à vapeur standard à haut rendement 304 couplage à diaphragme flexible en acier inoxydable 0 Turbine à vapeur standard à haut rendement 304 couplage à diaphragme flexible en acier inoxydable 1

Taille Serrez à la clé dynamométrique Tn KN.m Max Torque KN.m Vitesse (n) r/min Trou d Longueur D D1 D2 Lmin t Poids kilogramme de L1min Poids kilogramme
L, L1 L
JMIIJ1 0,063 0,1 9300 20-38 38-82 40 92 53 45 70 8±0.2 2 1,4
JMIIJ2 0,1 0,2 8400 25-45 44-112 45 102 63 45 80 8±0.2 2,9 2,1
JMIIJ3 0,25 0,4 6700 30-55 60-112 55 128 77 76 96 11±0.3 5,7 4,2
JMIIJ4 0,5 0,8 5900 35-65 60-142 65 145 91 76 116 11±0.3 8,5 6,4
JMIIJ5 0,8 1,25 5100 40-75 84-142 75 168 105 102 136 14±0.3 12,5 9,6
JMIIJ6 1,25 2 4750 45-80 84-172 80 180 112 102 140 15±0.4 16,5 12,5
JMIIJ7 2 3,15 4300 50-85 84-172 80 200 120 114 140 15±0.4 21 15,5
JMIIJ8 2,5 4 4200 55-85 84-172 80 205 120 114 140 20±0.4 23 16,5
JMIIJ9 3,15 5 4000 55-90 84-172 90 215 128 127 160 20±0.4 27 19,5
JMIIJ10 4 6,3 3650 60-95 107-172 100 235 132 127 170 23±0.5 36 25
JMIIJ11 5 8 3400 60-100 107-212 100 250 145 140 170 23±0.5 42 30
JMIIJ12 6,3 10 3200 60-110 107-212 110 270 155 140 190 23±0.5 50 36
JMIIJ13 8 12,5 2850 60-110 107-212 115 300 162 165 200 27±0.6 66 45
JMIIJ14 10 16 2700 70-125 107-212 125 320 176 165 220 27±0.6 78 55
JMIIJ15 12,5 20 2450 75-130 107-252 140 350 186 165 240 32±0.7 110 75
JMIIJ16 16 25 2300 80-140 132-252 145 370 203 219 250 32±0.7 125 85
JMIIJ17 20 31,5 2150 90-160 132-302 165 400 230 219 290 32±0.7 160 115
JMIIJ18 25 40 1950 100-170 167-302 175 440 245 219 300 38±0.9 220 150
JMIIJ19 31,5 50 1850 100-180 167-302 185 460 260 267 320 38±0.9 245 170
JMIIJ20 35,5 56 1800 120-200 167-352 200 480 280 267 350 38±0.9 275 200
JMIIJ21 40 63 1700 120-200 167-352 210 500 295 267 370 38±0.9 320 230
JMIIJ22 50 80 1600 140-220 202-352 220 540 310 299 380 44±1 400 275
JMIIJ23 63 100 1450 140-240 202-410 240 600 335 356 410 50±1.2 560 380
JMIIJ24 80 125 1400 160-250 242-410 255 620 350 356 440 50±1.2 620 410
JMIIJ25 90 140 1300 180-280 242-470 275 660 385 356 480 50±1.2 740 510
JMIIJ26 112 180 1200 190-300 242-270 295 720 410 406 510 60±1.4 970 620
JMIIJ27 140 200 1150 220-320 282-470 300 740 420 406 520 60±1.4 1050 680
JMIIJ28 160 224 1100 240-300 330-470 320 770 450 457 560 60±1.4 1200 780
