Disque noir en acier Disque noir en acier Gestion thermique Écran d'interférence RF

Lieu d'origine:Chine
Nom de la marque:Purple Horn
Attestation:CE、ISO
Numéro de modèle:JMI
Quantité minimum de commande:1
Capacité d'approvisionnement:2000 ensembles/ensembles par Mois
Détails de produit
Mettre en évidence:

Accouplement flexible en acier de diaphragme

,

Accouplement flexible de diaphragme de disque
Applicable Industries: Usine, ateliers de réparations de machines
Structure: Disque
Flexible Or Rigid: Flexible
Material: Acier
Product Name: Accouplement de diaphragme utilisé dans des machines de textile
Color: Noir
MOQ: 1 ensemble
Body Material: Acier 45#
Packing: Carton
Port: Tianjin
Feature: corrosion d'anti-huile, longue durée de fonctionnement
Description de produit

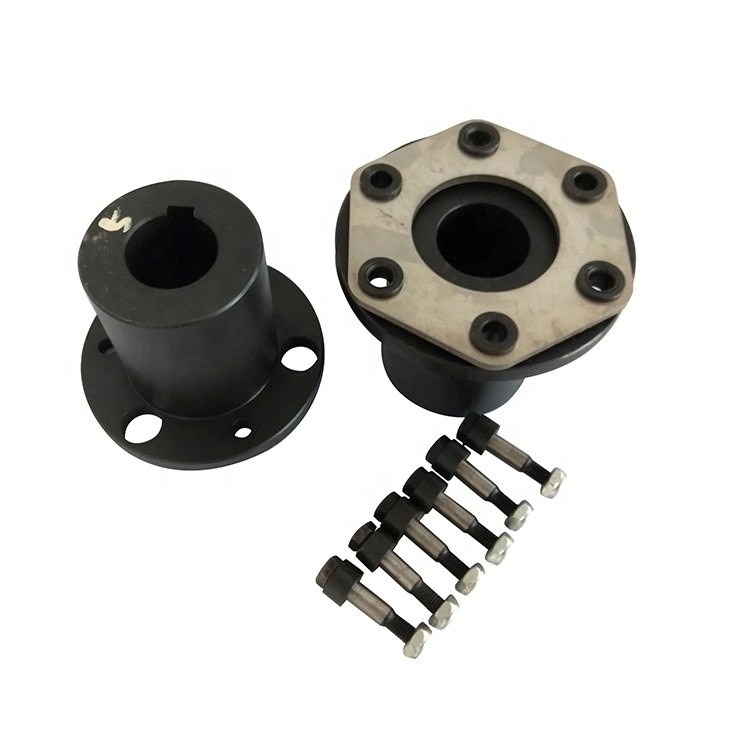

Accouplement de diaphragme utilisé dans des machines de textile



Description de produit

Caractéristiques de l'accouplement de disque :

  • La capacité axiale de compensation est forte, comparé à l'accouplement de vitesse. L'écart angulaire peut être doublé. Flexible, permettez l'écart axial, radial et angulaire.
  • Il a l'effet d'atténuation évident, aucun bruit, aucun usage.
  • Adaptez à la haute température (- 80+300). Peut travailler dans l'environnement dur. Et exploitation sûre dans l'impact, environnement de vibration.
  • Efficacité élevée de transmission, jusqu'à 99.86%.Especially approprié au transport d'énergie moyen et à grande vitesse.
  • Structure simple, poids léger, petite taille, faciles à se réunir et démonter. Aucune lubrification n'est exigée.
  • Exactement le transfert la vitesse, fonctionnant sans glissement, peut être employé pour la transmission des machines de précision.



Transport d'énergie

0,1 – 70 MW

Vitesses

jusqu'à 80 000 t/mn

Couple

jusqu'à 1 500 000 nanomètre

Modèles de conception

diaphragme simple

double-diaphragme

Type de connexion

À l'intérieur du hub

Hub extérieur

Bride

connexion de Diaphragme-douille

Boulonné

       Disque noir en acier Disque noir en acier Gestion thermique Écran d'interférence RF 0Disque noir en acier Disque noir en acier Gestion thermique Écran d'interférence RF 1

      Disque noir en acier Disque noir en acier Gestion thermique Écran d'interférence RF 2





Taille Couple Couple maximum Vitesse Trou Longueur D Torsion t Inertie m
Tn Tmax [n] d C Je / kilogramme de ≈
/N·m /N·m /r·minute (H7) Type de Y J, J1, L a recommandé /N·m·rad-1 kilogramme·m2 de ≈
Type Z
L L L1
JMI1 25 80 6000 14 32 - J1 27 Z1 20 35 90 1 × 104 8,8 0,0007 1
16, 18, 19 42 30
20, 22 52 38
JMI2 63 180 5000 18, 19 42 - 30 45 100 1,4 × 104 9,5 0,001 1,3
20, 22, 24 52 38
25 62 44
JMI3 100 315 5000 20, 22, 24 52 - 38 50 120 × 1,87 104 11 0,0024 2,3
25, 28 62 44
30 82 60
JMI4 160 500 4500 24 52 - 38 55 130 3,12 × 104 12,5 0,0037 3,3
25, 28 62 44
30, 32, 35 82 60
JMI5 250 710 4000 28 62 - 44 60 150 4,32 × 104 14 0,0083 5,3
30-32-35 82 60
40 112 84
JMI6 400 1120 3600 32, 35, 38 82 82 60 65 170 6,88 × 104 15,5 0,0159 8,7
40, 42, 45 112 - 84
, 48, 50
JMI7 630 1800 3000 40, 42 112 112 84 70 210 10,35 × 104 19 0,0432 14,3
45, 45, 50 -
, 55, 56
60 142 107
JMI8 1000 2500 2800 45, 48 112 112 84 80 240 16,11 × 104 22,5 0,0879 22
50, 55, 56 -
60-63-65 142 107
JMI9 1600 4000 2500 55, 56 112 112 84 85 260 26,17 × 104 24 0,1415 29
60, 63, 65 142 - 107
, 70, 71, 75
80 172 132
JMI10 2500 6300 2000 63, 65, 70 142 142 107 90 280 7,88 × 104 17 0,2974 52
, 71, 75
80-85-90 172 - 132
JMI11 4000 9000 1800 75 142 142 107 95 300 10,49 × 104 19,5 0,4782 69
80-85-90 172 - 132
100, 110 212 167
JMI12 6300 12500 1600 90, 95 172 - 132 120 340 14,07 × 104 23 0,8067 94
100, 110 212 167
, 120, 125
JMI13 10000 18000 1400 100, 110 212 - 167 135 380 19,23 × 104 28 1,7053 128
, 120, 125
130, 140 252 202
JMI14 16000 28000 1200 120, 125 212 - 167 150 420 30,01 × 104 31 2,6832 184
130, 140, 150 252 202
160 302 242
JMI15 25000 40000 1120 140, 150 252 - 202 180 480 47,46 × 104 37,5 4,8015 263
160, 170, 180 302 242
JMI16 40000 56000 1000 160, 170, 180 302 - 242 200 560 68,09 × 104 41 9,4118 384
190, 200 352 282
JMI17 63000 80000 900 190, 200, 220 352 - 282 220 630 101,3 × 104 47 18,3753 561
240 410 330
JMI18 100000 125000 800 220 352 - 282 250 710 161,4 × 104 54,5 28,2033 723
240, 250, 260 410 330
JMI19 160000 200000 700 250, 260 410 - 330 280 800 79,3 × 104 48 66,5813 1267
280 300 320 470 380

     Disque noir en acier Disque noir en acier Gestion thermique Écran d'interférence RF 3



Produits connexes

Disque noir en acier Disque noir en acier Gestion thermique Écran d'interférence RF 4

Disque noir en acier Disque noir en acier Gestion thermique Écran d'interférence RF 5

FAQ

Q1 : Est-vous société commerciale ou le fabricant ?

: Nous sommes usine.





Q2 : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?

: : Oui, nous pourrions offrir l'échantillon mais pas pour libre. En fait nous avons un principe très bon des prix, quand vous faites la commande en gros coûtez alors de l'échantillon serez de retour à vous.



Q3 : De quelle longueur est-il votre délai de livraison ?

: Généralement c'est de 10-15 jours si les marchandises sont en stock. ou c'est de 7-25 jours si les marchandises ne sont pas en stock, il est selon la quantité.



Q4 : De quelle longueur est-elle votre garantie ?

: Notre garantie est de 12 mois.



Q5 : Avez-vous des procédures d'inspection pour l'accouplement ?

: auto-inspection 100% avant l'emballage



Q6. Quel est votre paiement ?

: 1) 100% T/T. 2) 30% à l'avance, d'autres avant expédition. 3) L/C Q7 : Est-ce que je peux avoir une visite à votre usine avant l'ordre ? : Sûr, bienvenu pour visiter notre usine.
