Qualité Gestion thermique Accouplement de diaphragme flexible à grande vitesse Disque unique Usine

Gestion thermique Accouplement de diaphragme flexible à grande vitesse Disque unique

Name: Gestion thermique Accouplement de diaphragme flexible à grande vitesse Disque unique
Brand: Hefei Purple Horn E-Commerce Co., Ltd.
SKU: Disque simple de JMI
Availability: InStock

Lieu d'origine:Chine

Nom de la marque:Purple Horn

Attestation:CE、ISO

Numéro de modèle:Disque simple de JMI

Quantité minimum de commande:1

Capacité d'approvisionnement:2000 ensembles/ensembles par Mois

Détails de produit

Mettre en évidence:

Accouplement simple de disque flexible

,

Accouplement simple en acier de disque

,

Accouplement à grande vitesse de diaphragme

Applicable Industries: Usine, ateliers de réparations de machines

Structure: Disque

Flexible Or Rigid: Flexible

Material: Acier

Product Name: Accouplement en acier de diaphragme flexible à grande vitesse de haute qualité de simple-disque

Shaft Hole: 25-170

Bore Diameter: 170 (millimètre)

Dimensions: 200-710 (millimètre)

Nominal Torque: 125-16000 (N.m)

RPM: 3800-1000 (r/m)

Application: Toutes sortes de machines

Color: Disposition douanière

Surface Treatment: Carburation, noircissant, galvanoplastie, éteignant.

Heat Treatment: Traitement thermique de extinction à haute fréquence

Port: Tianjin

Description de produit

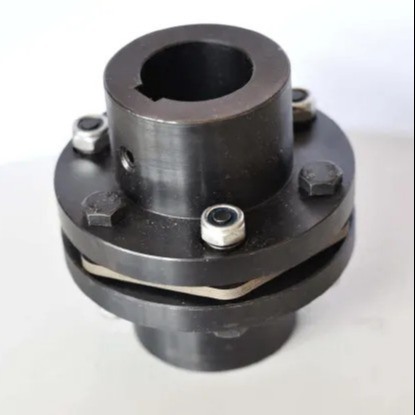

Accouplement flexible d'acier de diaphragme de Simple-disque à grande vitesse de haute qualité

L'accouplement élastique de diaphragme de JMII appartiennent aux accouplements de diaphragme de série de la JM. Ils se composent de plusieurs groupes de diaphragmes (clé mince d'acier inoxydable), et des boulons sont entrelacés avec deux moitiés des accouplements. Chaque diaphragme se compose de plusieurs feuilles. Le diaphragme est divisé en type de bielle et forme entière avec différentes formes. Sa déformation élastique est employée pour compenser le déplacement relatif des deux haches, et c'est un accouplement flexible de haute performance des éléments élastiques en métal. Aucune lubrification, structure compacte, durée de vie de haute résistance et longue, aucun dégagement de rotation, aucune influence sur la température et pollution par les hydrocarbures, il a les caractéristiques de la résistance acide, de la résistance d'alcali et de la résistance à la corrosion.

accouplement d'arbres flexibles ouble de diaphragme pour l'étape Moto d'encodeur d'axe
1. la rigidité élevée de couple, peut exactement commander la rotation de l'axe, peut effectuer le contrôle à haute précision
2. conçu pour servo et le moteur de progression
3. Aucun espace entre l'axe et la connexion de douille, général pour la rotation positive et négative
4. basse inertie, appropriée à l'opération à grande vitesse
5. Le diaphragme est fait d'acier de ressort avec l'excellente résistance de fatigue

Description de produit

Gestion thermique Accouplement de diaphragme flexible à grande vitesse Disque unique 0

Modèle	TorqueTn nominal /N.m	couple maximum Tmax /N.m	nmax r/min	d1, d2	Longueur de trou d'axe		D	D1	t	Rigidité de torsion ×10	poids Kilogramme	moment d'inertie kg.m2
					J1 Y	L
					L
JM1Ⅱ	40	63	10700	14-28	27-62	35	80	39	8±0.2	0,37	0,9	0,0005
JM2Ⅱ	63	100	9300	20-38	38-82	40	92	53		0,45	1,4	0,0011
JM3Ⅱ	100	200	8400	25-45	44-112	45	102	63		0,56	2,1	0,002
JM4Ⅱ	250	400	6700	30-55	60-112	55	128	77	11±0.3	0,81	4,2	0,006
JM5Ⅱ	500	800	5900	35-65	60-142	65	145	91		1,2	6,4	0,012
JM6Ⅱ	800	1250	5100	40-75	84-142	75	168	105	14±0.3	1,42	9,6	0,024
JM7Ⅱ	1000	2000	4750	45-80	84-172	80	180	112	15±0.4	1,9	12,5	0,0365
JM8Ⅱ	1600	3150	4300	50-85	84-172		200	120		2,35	15,5	0,057
JM9Ⅱ	2500	4000	4200	55-85	84-172		205		20±0.4	2,7	16,5	0,065
JM10Ⅱ	3150	5000	4000	55-90	84-172	90	215	128		3,02	19,5	0,083
JM11Ⅱ	4000	6300	3650	60-95	107-172	100	235	132	23±0.5	3,46	25	0,131
JM12Ⅱ	5000	8000	3400	60-100	107-212		250	145		3,67	30	0,174
JM13Ⅱ	6300	10000	3200	63-110	107-212	110	270	155		5,2	36	0,239
JM14Ⅱ	8000	12500	2850	65-110	107-212	115	300	162	27±0.6	7,8	45	0,38
JM15Ⅱ	10000	16000	2700	70-125	107-212	125	320	176		8,43	55	0,5
JM16Ⅱ	12500	20000	2450	75-130	107-252	140	350	186	32±0.7	10,23	75	0,85
JM17Ⅱ	16000	25000	2300	80-140	132-252	145	370	203		10,97	85	1,1
JM18Ⅱ	20000	31500	2150	90-160	132-302	165	400	230		13,07	115	1,65
JM19Ⅱ	25000	40000	1950	100-170	167-302	175	440	245	38±0.9	14,26	150	2,69
JM20Ⅱ	31500	50000	1850	110-180	167-302	185	460	260		22,13	170	3,28
JM21Ⅱ	35500	56000	1800	120-200	167-282	200	480	280		23,7	200	4,28
JM22Ⅱ	40000	63000	1700	130-200	202-352	210	500	295		24,6	230	5,18
JM23Ⅱ	50000	80000	1600	140-220	202-352	220	540	310	44±1	29,71	275	7,7
JM24Ⅱ	63000	100000	1450	150-240	202-410	240	600	335	50±1.2	32,64	380	9,3
JM25Ⅱ	80000	125000	1400	160-250	242-352	255	620	350	50±1.2	37,69	410	15,3
JM26Ⅱ	90000	140000	1300	180-260	242-410	275	660	385		50,43	510	20,9
JM27Ⅱ	112000	180000	1200	190-280	282-470	295	720	410	60±1.4	71,51	620	32,4
JM28Ⅱ	140000	200000	1150	220-300	282-470	300	740	420		93,37	680	36
JM29Ⅱ	160000	224000	1100	240-320	330-470	320	770	450		114,53	780	43,9
JM30Ⅱ	180000	280000	1050	250-340	330-550	350	820	490		130,76	950	60,5

images de produits

Gestion thermique Accouplement de diaphragme flexible à grande vitesse Disque unique 1

Empaquetage et expédition

Gestion thermique Accouplement de diaphragme flexible à grande vitesse Disque unique 2

Au sujet de nous

Gestion thermique Accouplement de diaphragme flexible à grande vitesse Disque unique 3

L'équipement de transmission de Judas du comté de Nanpi fabriquant Cie., Ltd est les entreprises qui se sont spécialisées dans la recherche et l'accouplement de production. Également nous pouvons développer des produits nouveaux et la volume-production. Avec une expérience riche, équipe professionnelle de R&D et divers équipement dans l'accouplement, il a des conditions supérieures à satisfaisant vos différentes conditions.

Les produits principaux de société sont : toutes sortes d'accouplements pour l'industrie de machines partout dans le mot, tel que l'accouplement élastique radial, l'accouplement bandé, l'accouplement universel, l'accouplement de vitesse de tambour, l'accouplement élastique de forme de fleur de prune, l'accouplement d'accouplement rigide Oldham, l'accouplement de chaîne de rouleau, l'accouplement de diaphragme, les accouplements élastiques de accouplement de goupille de douille de colonne, le goujon élastique, l'accouplement élastique de goujon, l'accouplement d'arbres de pompe, etc….

Les concepts de notre société est vivant sur la qualité et se développe sur l'honneur. L'accouplement a l'avantage de haute qualité, petit prix, modèles complets de produit. Notre société sera votre meilleur choix, et nous sommes dans l'attente pour coopérer avec vous.

Gestion thermique Accouplement de diaphragme flexible à grande vitesse Disque unique 4
