Pneumatique sans entretien, accouplement flexible, transmission amorphe en caoutchouc, transmission en caoutchouc UL
Pneu Flex Coupling High Precision de transmission
,Pneu Flex Coupling High Precision
,Pneu adapté aux besoins du client Flex Coupling High Precision

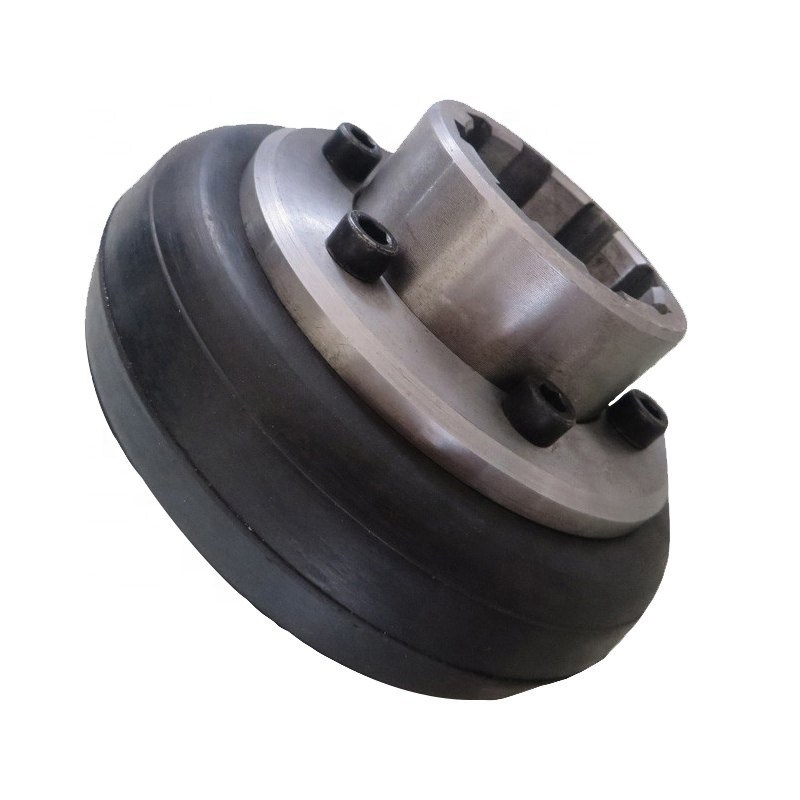

La transmission de haute précision a adapté l'accouplement aux besoins du client flexible en caoutchouc de pneu
Avantage de l'accouplement de pneu de câble
1. Facile à maintenir, aucun du besoin usiné ne peut installer
2. Peut entreprendre le couple élevé
3. Ayez le bon tampon
4. Flexibilité, grande atténuation, grand dosage de compensation
Caractéristique de conception de l'accouplement de pneu de câble
1. Les composants en plastique (pneus) et les plaques de métal ont transformé en totalité par le soufre et le feutrage. Reliant le moitié-accouplement 2 directement par des boulons en installant.
2. Flexibilité, grande atténuation, grand dosage de compensation.
3. Concevoir simple, facile pour se réunir et démonter. Les pneus peuvent être remplacés sans déplacer le moitié-accouplement 2.
4. L'inconvénient, grande puissance axiale sera apporté sur l'extrémité conduite en tant que tournent l'augmentation d'angle.
Données techniques de l'accouplement de pneu de câble
| Type |
boulon-nombre Md*L |
permis axe trou |
Canalisation taille |
Longueur du trou d'axe |
Permis Rotation vitesse |
moment de inertie |
Poids |
Glissière couple |
||
| L | (n | Tn | ||||||||
| d DZ | D | H | D1 | Y J1 Z1 | r/min | kilogramme | kilogramme | N.m | ||
| UL1 | 12-M5*12 | 10 -- 18 | 80 | 20 | 29 | 22-42 | 5000 | 0,0003 | 0,7 | 10 |
| UL2 | 12-M6*14 | 12 -- 22 | 100 | 26 | 36 | 27-52 | 5000 | 0,0008 | 1,2 | 25 |
| UL3 | 12-M8*15 | 18 -- 25 | 120 | 32 | 40 | 30-62 | 4800 | 0,0022 | 1,8 | 63 |
| UL4 | 12-M8*18 | 20 -- 30 | 140 | 38 | 48 | 38-82 | 4500 | 0,0044 | 3 | 100 |
| UL5 | 12-M10*20 | 24 -- 35 | 160 | 45 | 56 | 38-82 | 4000 | 0,0084 | 4,6 | 160 |
| UL6 | 12-M10*22 | 25--40 | 180 | 50 | 65 | 44-112 | 3600 | 0,00164 | 7,1 | 250 |
| UL7 | 12-M10*25 | 32 -- 48 | 200 | 56 | 78 | 60-112 | 3200 | 0,0029 | 10,9 | 315 |
| UL8 | 12-M12*28 | 38 -- 50 | 220 | 63 | 80 | 60-112 | 3000 | 0,0045 | 13 | 400 |
| UL9 | 16-M12*30 | 42 -- 60 | 250 | 71 | 100 | 84-142 | 2800 | 0,0089 | 20 | 630 |
| UL10 | 16-M12*35 | 45 --70 | 280 | 80 | 120 | 84-142 | 2400 | 0,0159 | 30,6 | 800 |
| UL11 | 16-M16*40 | 50 -- 75 | 320 | 90 | 125 | 84-142 | 2100 | 0,0279 | 39 | 1000 |
| UL12 | 12-M16*45 | 55 -- 85 | 360 | 100 | 150 | 84-172 | 2000 | 0,535 | 59 | 1600 |
| UL13 | 16-M16*50 | 63 --95 | 400 | 110 | 170 | 107-172 | 1800 | 0,896 | 81 | 2500 |
| UL14 | 24-M20*60 | 75 -- 110 | 480 | 130 | 210 | 107-212 | 1600 | 2,261 | 145 | 4000 |
| UL15 | 24-M20*68 | 85 --125 | 560 | 150 | 255 | 132-212 | 1200 | 4,645 | 222 | 6300 |
| UL16 | 16-M24*68 | 100 -- 140 | 630 | 180 | 280 | 167-252 | 1000 | 8,092 | 302 | 10000 |
| UL17 | 24-M24*76 | 120 -- 160 | 750 | 210 | 350 | 167-302 | 900 | 20,017 | 561 | 16000 |
| UL18 | 24-M30*86 | 140 --180 |
L'équipement de transmission de Judas du comté de Nanpi fabriquant Cie., Ltd est les entreprises qui se sont spécialisées dans la recherche et l'accouplement de production. Également nous pouvons développer des produits nouveaux et la volume-production. Avec une expérience riche, équipe professionnelle de R&D et divers équipement dans l'accouplement, il a des conditions supérieures à satisfaisant vos différentes conditions.
Les produits principaux de société sont : toutes sortes d'accouplements pour l'industrie de machines partout dans le mot, tel que l'accouplement élastique radial, l'accouplement bandé, l'accouplement universel, l'accouplement de vitesse de tambour, l'accouplement élastique de forme de fleur de prune, l'accouplement d'accouplement rigide Oldham, l'accouplement de chaîne de rouleau, l'accouplement de diaphragme, les accouplements élastiques de accouplement de goupille de douille de colonne, le goujon élastique, l'accouplement élastique de goujon, l'accouplement d'arbres de pompe, etc….
Les concepts de notre société est vivant sur la qualité et se développe sur l'honneur. L'accouplement a l'avantage de haute qualité, petit prix, modèles complets de produit. Notre société sera votre meilleur choix, et nous sommes dans l'attente pour coopérer avec vous.
Q1 : Est-vous société commerciale ou le fabricant ?
: Nous sommes usine.
Q2 : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
: : Oui, nous pourrions offrir l'échantillon mais pas pour libre. En fait nous avons un principe très bon des prix, quand vous faites la commande en gros coûtez alors de l'échantillon serez de retour à vous.
Q3 : De quelle longueur est-il votre délai de livraison ?
: Généralement c'est de 10-15 jours si les marchandises sont en stock. ou c'est de 7-25 jours si les marchandises ne sont pas en stock, il est selon la quantité.
Q4 : De quelle longueur est-elle votre garantie ?
: Notre garantie est de 12 mois.
Q5 : Avez-vous des procédures d'inspection pour l'accouplement ?
: auto-inspection 100% avant l'emballage
Q6. Quel est votre paiement ?
: 1) 100% T/T. 2) 30% à l'avance, d'autres avant expédition. 3) L/C Q7 : Est-ce que je peux avoir une visite à votre usine avant l'ordre ? : Sûr, bienvenu pour visiter notre usine.
