Ruban à plusieurs angles Ruban à plusieurs angles -60°C Configuration simple

Lieu d'origine:Chine

Nom de la marque:Purple Horn

Attestation:CE、ISO

Numéro de modèle:DL

Quantité minimum de commande:1

Capacité d'approvisionnement:2000 ensembles/ensembles par Mois

Détails de produit

Mettre en évidence:

Pneu Flex Coupling Multi Angle

,

Pneu Flex Coupling de machines d'exploitation

,

Accouplement en caoutchouc de Tyreflex

Warranty: 1 an

Applicable Industries: Usine, ateliers de réparations de machines

Structure: accouplement de pneu

Flexible Or Rigid: Flexible

Standard Or Nonstandard: Norme

Material: En caoutchouc et en acier

Product Name: Accouplement en caoutchouc de pneu d'angle multi flexible de DL

Rate Torque: 50-8000N.m

Operating Temperature: -30-60℃

Application: Machines de construction et machines d'exploitation

Color: Disposition douanière

Feature: Simplement construction

Surface Treatment: Carburation, noircissant, galvanoplastie, éteignant.

Heat Treatment: Traitement thermique de extinction à haute fréquence

Body Material: Acier 45#

MOQ: 1 ensemble

Port: Tianjin

Description de produit

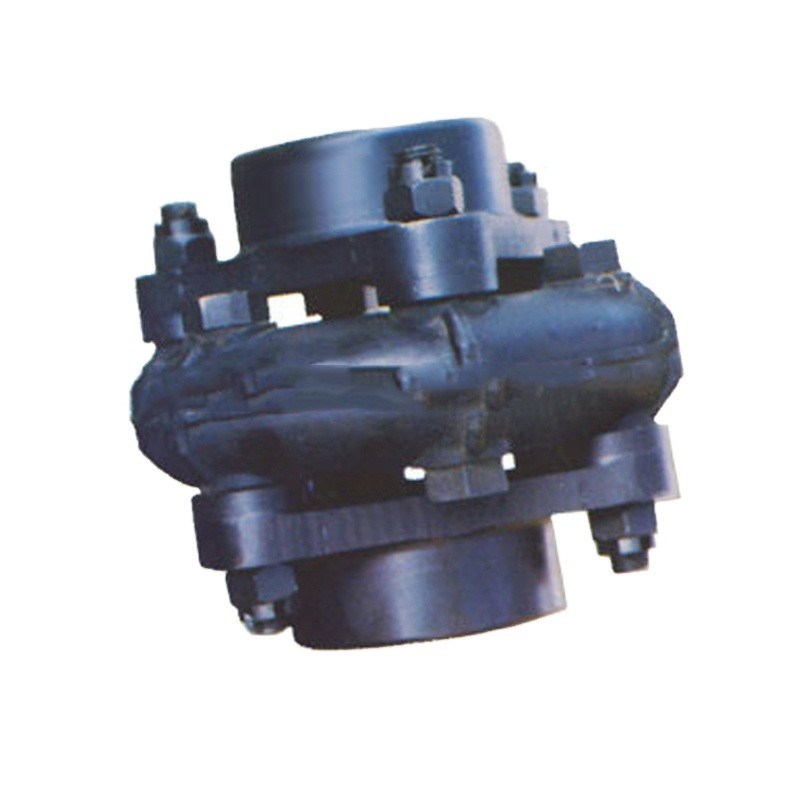

Accouplement en caoutchouc de pneu d'angle multi flexible de DL

Description de produit

Introduction de l'accouplement en caoutchouc de pneu d'angle multi flexible de DL

L'accouplement en caoutchouc de pneu d'angle multi flexible de DL est une section transversale de l'enveloppe formée par morceau élastique circulaire de l'angle 6 (ou de l'angle 8), métallisée ainsi que la vulcanisation en caoutchouc ensuite dans chaque bloc, par enveloppe 6 (ou 8) du boulon, décalé avec la connexion de accouplement principale et conduite de bride de moitié de fin, l'accouplement en caoutchouc polygonal a les avantages de la structure simple, l'installation commode, aucun besoin de la lubrification, avec la relaxation de torsion de charge de vibration et d'impact de l'arbre d'entraînement, arbre d'entraînement et peut empêcher la compensation de représentation de résonance de la compensation relative biaxiale, appropriée au couple moyen 50-8000N. L'industrie légère du m, les machines de construction, les machines d'exploitation et d'autres industries conviennent à l'environnement de travail avec la poussière et l'humidité. La température fonctionnante est -30 -60 C, qui est employé pour la connexion des écrans de vibration. L'effet est remarquable.

Élément d'accouplement d'hexagone de DL
tampon 1.Good
2.Easy à l'installation
la vie 3.Long
4.ISO9001 : Certificat 2008

Avantage d'élément d'accouplement d'hexagone de DL :

1. Il est facile de maintenir, aucun besoin que le toole ne peut installer

2. Peut entreprendre le couple élevé

3. Ayez le bon tampon.

4. Flexibilité, grande atténuation, grand dosage de compensation.

Ruban à plusieurs angles Ruban à plusieurs angles -60°C Configuration simple 0

Modèle non.	Évalué	Maximum	Angulaire	Trou d'axe/diamètre ennuyé	Longueur de trou		D		L2	L3	Moment de	La masse
	couple	vitesse	désalignement	d1, d2, DZ							inertie	m/kg
	Tn/	[] de n/	/(°)		Y	J1, Z1					I
	N·m	r·minute-1			L	L1					kilogramme·m2
DL1	50	5000	5	12,14	32	—	96	42	75	28	0,001	1,9
				16,18,19	42	30
				20,22,24	52	38
				25	62	44
DL2	80	4000		16,18,19	42	30	118	55	85	32	0,0031	3,9
				20,22,24	52	38
				25,28	62	44
				30,32	82	60
DL3	160	3150	4	20,22,24	52	38	142	68	105	46	0,0089	8
				25,28	62	44
				30,32,35,38	82	60
				40	112	84
DL4	280	2500		22,24	52	38	182	92	120	52	0,026	14,2
				25,28	62	44
				30,32,35,38	82	60
				40,42,45,48,50,55	112	84
DL5	560	2000		25,28	62	44	235	122	140	62	0,095	31,4
				30,32,35,38	82	60
				40,42,45,48,50,55,56	112	84
				60,63,65,70,71	142	107
DL6	800	1800		28	62	44	258	128	150	68	0,132	35,6
				30,32,35,38	82	60
				40,42,45,48,50,55,56	112	84
				60,63,65,70,71	142	107
DL7	1250	1600		35,38	82	60	282	148	185	78	0,287	58,4
				40,42,45,48,50,55,56	112	84
				60,63,65,70,71,75	142	107
				80,85	172	132
DL8	2500	1250		40,42,45,48,50,55,56	112	84	372	190	230	100	0,952	117,1
				60,63,65,70,71,75	142	107
				80,85,90,95	172	132
				100 110	212	167
DL9	3550	1120		45,48,50,55,56	112	84	420	220	270	115	1,981	171,8
				60,63,65,70,71,75	142	107
				80,85,90,95	172	132
				100 110,120 125 130	212	167
DL10	5600	1000		50,55,56	112	84	465	242	295	130	3,606	252,9
				60,63,65,70,71,75	142	107
				80,85,90,95	172	132
				100 110,120 125	212	167
				130 140,150	252	202
DL11	8000	900		60,63,65,70,71,75	142	107	520	260	365	150	7,48	386,7
				80,85,90,95	172	132
				100 110,120 125	212	167
				130 140,150	252	202
				160	302	242

Ruban à plusieurs angles Ruban à plusieurs angles -60°C Configuration simple 1

Au sujet de nous

Ruban à plusieurs angles Ruban à plusieurs angles -60°C Configuration simple 2

L'équipement de transmission de Judas du comté de Nanpi fabriquant Cie., Ltd est les entreprises qui se sont spécialisées dans la recherche et l'accouplement de production. Également nous pouvons développer des produits nouveaux et la volume-production. Avec une expérience riche, équipe professionnelle de R&D et divers équipement dans l'accouplement, il a des conditions supérieures à satisfaisant vos différentes conditions.

Les produits principaux de société sont : toutes sortes d'accouplements pour l'industrie de machines partout dans le mot, tel que l'accouplement élastique radial, l'accouplement bandé, l'accouplement universel, l'accouplement de vitesse de tambour, l'accouplement élastique de forme de fleur de prune, l'accouplement d'accouplement rigide Oldham, l'accouplement de chaîne de rouleau, l'accouplement de diaphragme, les accouplements élastiques de accouplement de goupille de douille de colonne, le goujon élastique, l'accouplement élastique de goujon, l'accouplement d'arbres de pompe, etc….

Les concepts de notre société est vivant sur la qualité et se développe sur l'honneur. L'accouplement a l'avantage de haute qualité, petit prix, modèles complets de produit. Notre société sera votre meilleur choix, et nous sommes dans l'attente pour coopérer avec vous.
