Qualité Couplings universels de l'arbre cardan par soudage télescopique Usine

Couplings universels de l'arbre cardan par soudage télescopique

Lieu d'origine:Chine

Nom de la marque:Purple Horn

Attestation:CE、ISO

Numéro de modèle:SWC

Quantité minimum de commande:1

Capacité d'approvisionnement:1000 ensembles/ensembles par Mois

Détails de produit

Mettre en évidence:

Accouplement d'arbres de cardan de soudure

,

Accouplement d'arbres de cardan de SWC-BH

,

Joint d'universel télescopique d'axe de cardan

Warranty: 1 an

Applicable Industries: Usine, ateliers de réparations de machines

Structure: Universel

Flexible Or Rigid: Flexible

Standard Or Nonstandard: Norme

Material: Acier

Product Name: SWC - accouplement de soudure télescopique standard de joint d'universel du BH

Body Material: Acier 45#

Color: Rouge

MOQ: 1 ensemble

Packing: BOÎTE EN BOIS

Type: SWC

Payment Term: T/T

Keyword: Accouplement commun universel

Custom: Oui

Application: Équipement industriel

Port: Tianjin

Description de produit

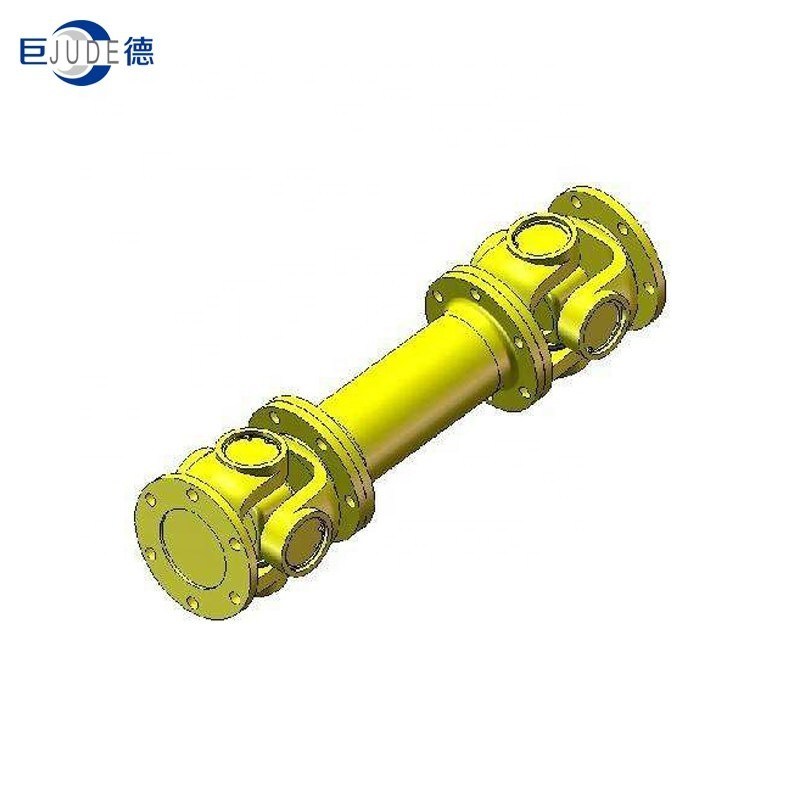

SWC - accouplement de soudure télescopique standard de joint d'universel du BH

Utilisation d'accouplement d'arbres de cardan :
Une partie mécanique employée pour relier deux axes (arbre d'entraînement et arbre d'entraînement) dans différents mécanismes pour tourner ensemble pour transmettre le couple. Dans le transport ultra-rapide et de charge lourde d'énergie, quelques accouplements ont également les fonctions de protéger, d'atténuer et d'améliorer la représentation dynamique de shafting. L'accouplement se compose de deux moitiés, qui sont respectivement reliées à l'arbre d'entraînement et à l'arbre d'entraînement. La plupart des machines de puissance générale sont reliées à la machine fonctionnante au moyen d'accouplements.

La sélection de l'accouplement considère principalement la vitesse de l'axe de transmission exigé, la taille de la charge, l'exactitude d'installation des deux pièces à relier, la stabilité de la rotation, le prix, etc., se rapportant aux caractéristiques de divers types d'accouplements, choisissent approprié. Type de accouplement.

Couplings universels de l'arbre cardan par soudage télescopique 0

Modèle	Diamètre tactique	Couple nominal	Fatique	Rotation d'axe	Bout droit	Lmin	Taille									Inertie rotatoire		Poids
	D	Tn	couple	β	longueur		millimètre									kg.m2		kilogramme
	millimètre	kN·m	Tf	(°)	LS
			kN·m		millimètre		D1	D2	D3	LM	ND	k	t		g	Lmin	Augmentation	Lmin	Augmentation
							js11	H7						b			100mm		100mm
														h9
SWC180BF	180	20	10	≤25	100	810	155	105	114	110	8-17	17	5	24	7	0,267	0,007	80	2,8
SWC200BF	200	32	16	≤15	110	860	170	120	127	135	8-17	19	5	28	8	0,505	0,013	109	3,6
SWC225BF	225	40	20	≤15	140	920	196	135	152	120	8-17	20	5	32	9	0,788	0,0234	138	4,9
SWC250BF	250	63	31,5	≤15	140	1035	218	150	168	140	8-19	25	6	40	12,5	1,445	0,0277	196	5,3
SWC285BF	285	90	45	≤15	140	1190	245	170	194	160	8-21	27	7	40	15	2,873	0,051	295	6,3
SWC315BF	315	125	63	≤15	140	1315	280	185	219	180	10-23	32	8	40	15	5,094	0,795	428	8
SWC350BF	350	180	90	≤15	150	1410	310	210	267	194	10-23	35	8	50	16	9,195	0,2219	932	15
SWC390BF	390	250	125	≤15	170	1590	345	235	267	215	10-25	40	8	70	18	16,62	0,2219	817	15
SWC440BF	440	355	180	≤15	190	1875	390	255	325	260	16-28	42	10	80	20	28,24	0,4744	1290	21,7
SWC490BF	490	500	250	≤15	190	1985	435	275	325	270	16-31	47	12	90	22,5	46,33	0,4744	1631	21,7
SWC550BF	550	710	355	≤15	240	2300	492	320	426	305	16-31	50	12	100	22,5	86,98	1,357	2567	34
SWC620BF	620	1000	500	≤15	240	2500	555	380	426	340	16-38	55	12	100	25	147,5	1,375	3267	34

Couplings universels de l'arbre cardan par soudage télescopique 1
