Qualité Accouplement de cardan plan, soudure de tracteur, joint universel, hélice Usine

Accouplement de cardan plan, soudure de tracteur, joint universel, hélice

Lieu d'origine:Chine

Nom de la marque:Purple Horn

Attestation:CE、ISO

Prix:$40.00 - $2,500.00/Sets

Capacité d'approvisionnement:1000 ensembles/ensembles par Mois

Détails de produit

Mettre en évidence:

Accouplements de soudure d'arbre porte-hélice

,

Accouplements d'arbre porte-hélice de tracteur

,

Accouplement d'arbres commun universel de tracteur

Applicable Industries: Hôtels, magasins de vêtement, magasins de matériau de construction, usine, ateliers de réparations d

Customized Support: OEM

Structure: Universel

Flexible Or Rigid: Flexible

Standard Or Nonstandard: Norme

Material: Acier

Product Name: Sans accouplement commun universel de soudure télescopique de tracteurs

Application: Équipement industriel

Color: Rouge

Body Material: Acier 45#

Feature: Longue durée de fonctionnement

Size: Taille adaptée aux besoins du client

MOQ: 1 ensemble

Packing: BOÎTE EN BOIS

Payment Term: T/T

Custom: Oui

Port: Tianjin

Description de produit

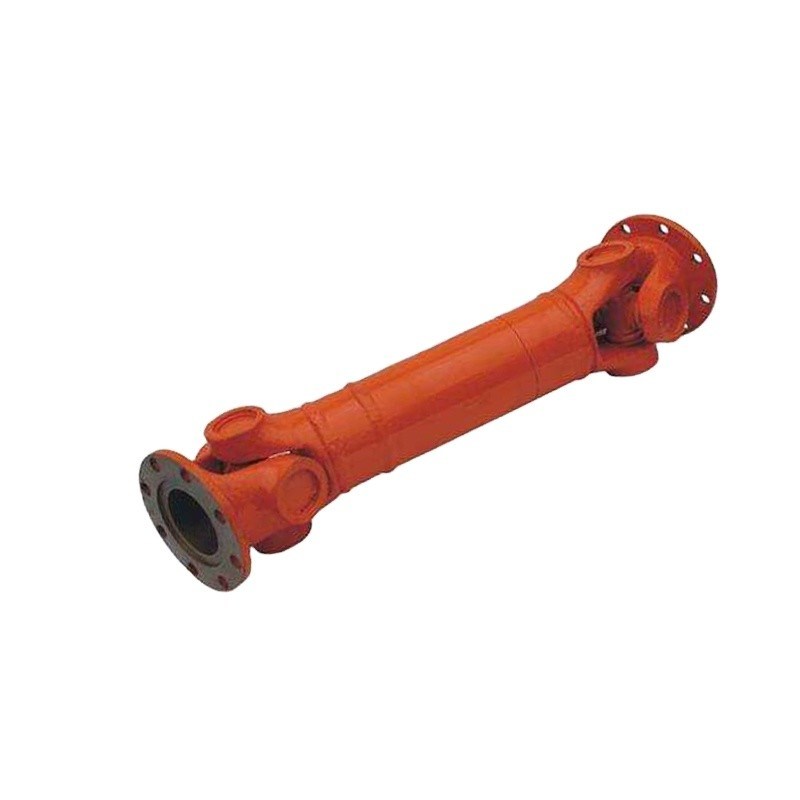

SWC - WH sans accouplement commun universel de soudure télescopique de tracteurs pour l'arbre porte-hélice

L'accouplement d'arbres de cardan utilise les caractéristiques de son mécanisme, de sorte que les deux axes ne soient pas sur le même axe, et les deux axes reliés peuvent être sans interruption tournés dans l'état de l'angle inclus entre les haches, et le couple et le mouvement peuvent être transmis sans à-coup. La plus grande caractéristique de l'accouplement d'arbres de cardan est que sa structure a une grande capacité angulaire de compensation, une structure compacte, et une transmission. Les différents types structurels d'accouplement d'arbres de cardan ont différents angles entre les deux haches, généralement entre 5° et 45°.

L'accouplement d'arbres de cardan ont de divers types structurels, comme : type d'arbre transversal, type de cage de boule, type de fourchette de boule, type convexe en forme de bloc, de boule de goupille, type de charnière de boule, type de plongeur de charnière de boule, type de trois bornes, type de tige de trident, type de goupille de trois-boule, type de charnière, etc. ; le plus utilisé généralement est le type d'arbre transversal, suivi du type de cage de boule. Dans des applications pratiques, selon le couple transmis, il est divisé en lourd, moyen, léger et petit.

Une partie mécanique employée pour relier deux axes (arbre d'entraînement et arbre d'entraînement) dans différents mécanismes pour tourner ensemble pour transmettre le couple. Dans le transport ultra-rapide et de charge lourde d'énergie, quelques accouplements ont également les fonctions de protéger, d'atténuer et d'améliorer la représentation dynamique de shafting. L'accouplement se compose de deux moitiés, qui sont respectivement reliées à l'arbre d'entraînement et à l'arbre d'entraînement. La plupart des machines de puissance générale sont reliées à la machine fonctionnante au moyen d'accouplements.

Modèle	Diamètre tactique	Couple nominal	Fatique	Rotation d'axe	Bout droit	Lmin	Taille									Inertie rotatoire		Poids
	D	Tn	couple	β	longueur		millimètre									kg.m2		kilogramme
	millimètre	kN·m	Tf	(°)	LS
			kN·m		millimètre		D1	D2	D3	LM	ND	k	t		g	Lmin	Augmentation	Lmin	Augmentation
							js11	H7						b			100mm		100mm
														h9
SWC180BF	180	20	10	≤25	100	810	155	105	114	110	8-17	17	5	24	7	0,267	0,007	80	2,8
SWC200BF	200	32	16	≤15	110	860	170	120	127	135	8-17	19	5	28	8	0,505	0,013	109	3,6
SWC225BF	225	40	20	≤15	140	920	196	135	152	120	8-17	20	5	32	9	0,788	0,0234	138	4,9
SWC250BF	250	63	31,5	≤15	140	1035	218	150	168	140	8-19	25	6	40	12,5	1,445	0,0277	196	5,3
SWC285BF	285	90	45	≤15	140	1190	245	170	194	160	8-21	27	7	40	15	2,873	0,051	295	6,3
SWC315BF	315	125	63	≤15	140	1315	280	185	219	180	10-23	32	8	40	15	5,094	0,795	428	8
SWC350BF	350	180	90	≤15	150	1410	310	210	267	194	10-23	35	8	50	16	9,195	0,2219	932	15
SWC390BF	390	250	125	≤15	170	1590	345	235	267	215	10-25	40	8	70	18	16,62	0,2219	817	15
SWC440BF	440	355	180	≤15	190	1875	390	255	325	260	16-28	42	10	80	20	28,24	0,4744	1290	21,7
SWC490BF	490	500	250	≤15	190	1985	435	275	325	270	16-31	47	12	90	22,5	46,33	0,4744	1631	21,7
SWC550BF	550	710	355	≤15	240	2300	492	320	426	305	16-31	50	12	100	22,5	86,98	1,357	2567	34
SWC620BF	620	1000	500	≤15	240	2500	555	380	426	340	16-38	55	12	100	25	147,5	1,375	3267	34

Accouplement de cardan plan, soudure de tracteur, joint universel, hélice 0
