Qualité Coupleur rigide à bride fendue pour arbre en acier de serrage de contrôle PID équipement de communication Usine

Coupleur rigide à bride fendue pour arbre en acier de serrage de contrôle PID équipement de communication

Lieu d'origine:Chine

Nom de la marque:Purple Horn

Attestation:CE、ISO

Capacité d'approvisionnement:80000 ensembles/ensembles par Année

Détails de produit

Mettre en évidence:

Accouplement de fente d'axe de bride

,

Accouplement en acier de fente d'axe

,

La bride a dédoublé l'accouplement rigide

Applicable Industries: Usine, travaux d'ateliers de réparations de machines, de construction, énergie et exploitation

Flexible Or Rigid: Rigide

Standard Or Nonstandard: Norme

Material: Acier

Product Name: Accouplement rigide de fente d'axe de bride de JQ

Shaft Hole: 25-170

Dimensions: 200-710 (millimètre)

Bore Diameter: 170 (millimètre)

Rate Torque: 125-16000

Allowable Speed: 3800-1000 (r/m)

Heat Treatment: Traitement thermique de extinction à haute fréquence

Surface Treatment: Carburation, noircissant, galvanoplastie, éteignant.

Feature: Simplement

Application: Équipement industriel

Port: Tianjin

Description de produit

Accouplement rigide de fente d'axe de bride de JQ

Description de produit

L'accouplement de bride d'acier inoxydable est un accouplement utilisé généralement d'acier inoxydable. Il est employé pour la connexion de deux axes de agitation quand l'axe de agitation du réacteur est trop long et est fabriqué en deux sections. Si l'axe de sortie du réducteur vertical est relié à l'axe de agitation du réacteur, employez l'accouplement de bride devrait être proposé en passant commande, afin d'employer des conditions non standard pour la taille de l'axe de sortie.

Quand l'accouplement de bride d'acier inoxydable est assemblé et démonté, l'axe n'a pas besoin de se déplacer axialement, ainsi il est très commode de se réunir et démonter. L'inconvénient de l'accouplement de bride est que l'exactitude d'alignement d'axe des deux axes est basse, la structure et la forme sont relativement complexe, et l'exactitude de fabrication et d'équilibre est relativement haute. Bas, seulement approprié aux occasions avec la charge à vitesse réduite et stable. Habituellement, la vitesse linéaire du bord externe n'est pas plus que 5m/s. Quand la vitesse linéaire dépasse 5m/s, un contrôle d'équilibre est exigé.

1. Afin d'équilibrer la condition, les boulons devraient être installés en phases positives et inverses. Les accouplements de bague n'ont pas les propriétés axiales, radiales et angulaires de compensation.
2. Les caractéristiques de l'accouplement de bride d'acier inoxydable sont semblables à ceux de l'accouplement de coquille, la structure est simple, l'assemblée et le démontage sont commodes, et il convient aux occasions avec à vitesse réduite (la vitesse _circumferential est 5M/S), aucun impact, et charge stable de vibration. Pour l'accouplement des axes verticaux tels que des agitateurs.
3. L'accouplement de bride emploie deux coquilles axialement divisées, qui sont maintenues avec des boulons pour réaliser la connexion des deux axes. Le couple est transmis par le frottement entre les surfaces des deux accouplements de moitié, et la clé plate est employée en tant qu'auxiliaire. joignez.

Coupleur rigide à bride fendue pour arbre en acier de serrage de contrôle PID équipement de communication 0

Taille	Diamètre de trou	Mmax	D	L	L1	L2	L0	n-d0	d1	d2	a1	b1	l1	l2	R	f	b	t	Poids (kilogrammes)
Taille	Diamètre de trou	Mmax	D	L	(H8/j7)	L2	L0	n-d0	(H11/h11)	(H11)	(H11)	b1	l1	l2	R	f	b	t	Poids (kilogrammes)
JQ-25	25	90	95	110	20	45	58	4-12	32	20	5	4	35	60	0,2	0,4	8	28,3	4,47
JQ-30	30	90	102	130	20	55	64	4-14	38	25	5	4	45	70	0,2	0,4	8	33,3	4,47
JQ-35	35	236	118	162	20	71	80	4-14	43	30	5	4	55	85	0,4	0,6	10	38,3	7,6
JQ-40	40	236	118	162	20	71	80	4-14	48	35	5	6	55	85	0,4	0,6	12	43,3	7,6
JQ-45	45	530	135	190	24	83	94	4-14	57	37	6	5	70	100	0,4	0,6	14	48,8	10,85
JQ-50	50	530	135	190	24	83	94	4-14	62	42	6	5	70	100	0,4	0,6	14	53,8	10,85
JQ-55	55	530	135	190	24	83	94	4-14	67	47	6	5	70	100	0,6	1	16	59,3	10,85
JQ-60	60	1400	172	250	30	110	124	6-18	73	50	8	6	100	130	0,6	1	18	64,4	25,06
JQ-65	65	1400	172	250	30	110	124	6-18	78	55	8	6	100	130	0,6	1	18	69,4	25,06
JQ-70	70	1400	172	250	30	110	124	6-18	83	60	8	6	100	130	0,6	1	20	74,9	25,06
JQ-80	80	2650	185	280	38	131	138	6-18	94	7	10	8	110	145	0,6	1	22	85,4	30,16
JQ-85	85	2650	185	280	38	121	138	6-18	99	75	10	8	110	145	0,6	1	22	90,4	30,16
JQ-90	90	5200	230	330	38	146	164	6-23	105	80	10	8	140	170	0,6	1	25	95,4	56,38
JQ-95	95	5200	230	330	38	146	164	6-23	110	85	10	8	140	170	0,6	1	25	100,4	56,38
JQ-100	100	5200	230	330	38	146	164	6-23	115	90	10	8	140	170	0,6	1	28	106,4	56,38
JQ-105	105	5200	230	330	38	146	164	6-23	120	95	10	8	140	170	0,6	1	28	111,4	56,38
JQ-110	110	9000	260	390	46	172	190	6-23	125	100	12	10	160	200	0,6	1	28	116,4	90
JQ-115	115	9000	260	390	46	172	190	6-23	130	105	12	10	160	200	0,6	1	32	122,4	90
JQ-120	120	9000	260	390	46	172	190	6-23	135	110	12	10	160	200	0,6	1	32	127,4	90
JQ-125	125	15000	280	440	54	193	210	8-23	140	115	14	12	180	225	0,6	1	32	132,4	125
JQ-130	130	15000	280	440	54	193	210	8-23	146	118	14	12	180	225	0,6	1	32	137,4	125
JQ-140	140	15000	300	440	54	193	230	8-23	158	128	14	12	180	225	0,6	1	36	148,4	125
JQ-150	150	28000	340	500	64	218	260	8-33	170	134	16	14	200	255	0,6	1	36	158,4	215
JQ-160	160	28000	340	500	64	218	260	8-33	180	144	16	14	200	255	0,6	1	40	169,4	215
JQ-180	180	31000	380	560	72	244	300	8-33	200	162	18	16	240	285	1	1,5	45	190,4	350
JQ-200	200	33750	420	640	80	280	340	8-33	220	182	20	18	270	325	1	1,5	45	210,4	516

Images de produit

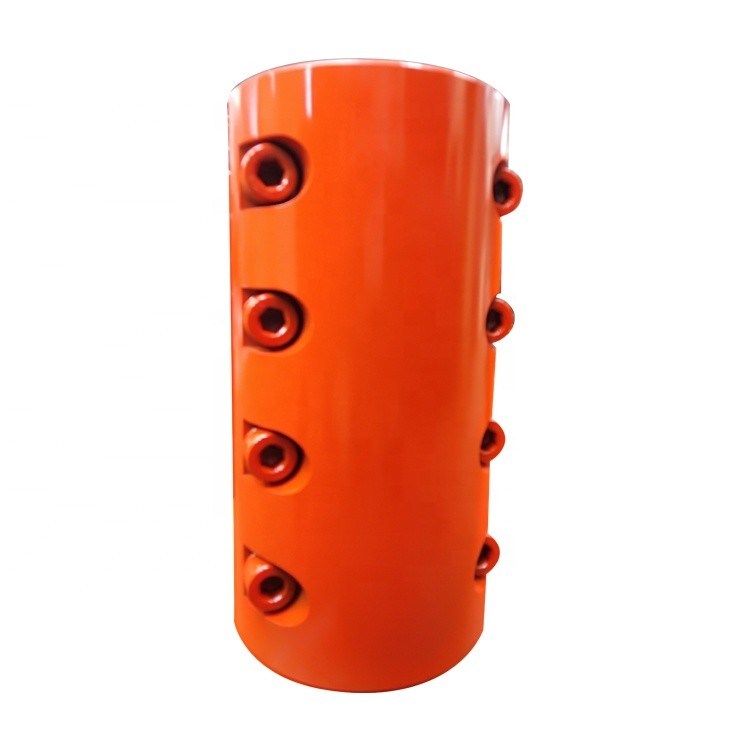

Coupleur rigide à bride fendue pour arbre en acier de serrage de contrôle PID équipement de communication 1

Empaquetage et expédition

Coupleur rigide à bride fendue pour arbre en acier de serrage de contrôle PID équipement de communication 8

Au sujet de nous

Coupleur rigide à bride fendue pour arbre en acier de serrage de contrôle PID équipement de communication 9

L'équipement de transmission de Judas du comté de Nanpi fabriquant Cie., Ltd est les entreprises qui se sont spécialisées dans la recherche et l'accouplement de production. Également nous pouvons développer des produits nouveaux et la volume-production. Avec une expérience riche, équipe professionnelle de R&D et divers équipement dans l'accouplement, il a des conditions supérieures à satisfaisant vos différentes conditions.

Les produits principaux de société sont : toutes sortes d'accouplements pour l'industrie de machines partout dans le mot, tel que l'accouplement élastique radial, l'accouplement bandé, l'accouplement universel, l'accouplement de vitesse de tambour, l'accouplement élastique de forme de fleur de prune, l'accouplement d'accouplement rigide Oldham, l'accouplement de chaîne de rouleau, l'accouplement de diaphragme, les accouplements élastiques de accouplement de goupille de douille de colonne, le goujon élastique, l'accouplement élastique de goujon, l'accouplement d'arbres de pompe, etc….

Les concepts de notre société est vivant sur la qualité et se développe sur l'honneur. L'accouplement a l'avantage de haute qualité, petit prix, modèles complets de produit. Notre société sera votre meilleur choix, et nous sommes dans l'attente pour coopérer avec vous.

Coupleur rigide à bride fendue pour arbre en acier de serrage de contrôle PID équipement de communication 10

FAQ

Q1 : Est-vous société commerciale ou le fabricant ?

: Nous sommes usine.

Q2 : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?

: : Oui, nous pourrions offrir l'échantillon mais pas pour libre. En fait nous avons un principe très bon des prix, quand vous faites la commande en gros coûtez alors de l'échantillon serez de retour à vous.

Q3 : De quelle longueur est-il votre délai de livraison ?

: Généralement c'est de 10-15 jours si les marchandises sont en stock. ou c'est de 7-25 jours si les marchandises ne sont pas en stock, il est selon la quantité.

Q4 : De quelle longueur est-elle votre garantie ?

: Notre garantie est de 12 mois.

Q5 : Avez-vous des procédures d'inspection pour l'accouplement ?

: auto-inspection 100% avant l'emballage

Q6. Quel est votre paiement ?

: 1) 100% T/T. 2) 30% à l'avance, d'autres avant expédition. 3) L/C Q7 : Est-ce que je peux avoir une visite à votre usine avant l'ordre ? : Sûr, bienvenu pour visiter notre usine.
