JMIIJ modèle sans entretien Disque d'échafaudage à diaphragme flexible

Coupleur à diaphragme flexible à double disque de structure à arbre flexible JMIIJ pour turbine

Sélection préliminaire des modèles de coupleurs à diaphragme flexibles

Selon le couple calculé Tc, le couple nominal similaire Tn peut être sélectionné dans la série standard, et la sélection doit satisfaire Tn≥Tc. Le modèle (spécification) du coupleur à diaphragme élastique est sélectionné préliminairement, et la vitesse de rotation admissible [n], la grande dimension radiale D et la dimension axiale L0 du coupleur à diaphragme élastique peuvent être trouvées dans la norme, ce qui peut satisfaire la vitesse du coupleur à diaphragme élastique n≤[n].

Méthode de calcul du couple du coupleur à diaphragme flexible

La puissance de la machine motrice dans le système de transmission doit être supérieure à la puissance requise par la machine de la pièce. Selon la puissance et la vitesse de la machine motrice, le moment théorique court T de l'extrémité à grande vitesse connectée à la machine motrice peut être calculé ; selon le coefficient de condition I K et d'autres coefficients connexes, le couple calculé Tc du coupleur à diaphragme élastique peut être calculé. Le coupleur à diaphragme élastique T est inversement proportionnel à n, donc l'extrémité à basse vitesse T est supérieure à l'extrémité à grande vitesse T...

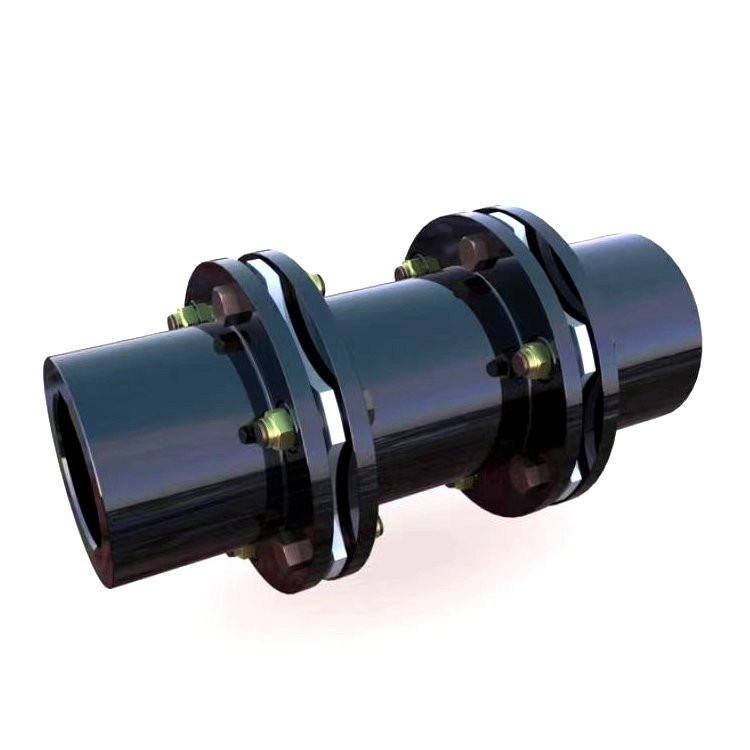

Description du produit

Le coupleur à diaphragme flexible à double disque JMIIJ de haute qualité compense le désalignement de deux arbres, un fort déplacement radial, une faible flexibilité et un grand déplacement axial, permettant un déplacement axial, radial et angulaire. Les coupleurs à diaphragme flexible à double disque JMIIJ de haute qualité sont différents des coupleurs à diaphragme courants. Ils ne connectent pas seulement l'arbre intermédiaire, étendent la distance de transmission, mais ont également deux diaphragmes pour augmenter la quantité de compensation de flexibilité, ils sont donc également appelés coupleurs à double diaphragme.
Le coupleur à diaphragme flexible à double disque JMIIJ de haute qualité peut transférer avec précision la vitesse, fonctionner sans différence de rotation, et peut être utilisé pour la transmission mécanique de précision. L'efficacité de transmission est jusqu'à 99,86% dans la transmission, en particulier pour la transmission de puissance moyenne et élevée à grande vitesse. Il est simple en structure, léger, de petit volume et pratique à assembler et à démonter. Il n'est pas nécessaire de déplacer la machine pour l'installer, sans lubrification. Il s'adapte aux hautes températures (-80+300) et aux environnements de travail difficiles, et peut fonctionner en toute sécurité dans des conditions de chocs et de vibrations. Il a une absorption des chocs évidente, pas de bruit, pas d'usure.



images des produits

Emballage et expédition

À propos de nous

Nanpi county Jude transmission equipment manufacturing co., LTD. est une entreprise spécialisée dans la recherche et la production de coupleurs. Nous pouvons également développer de nouveaux produits et produire en masse. Avec une riche expérience, une équipe de R&D professionnelle et divers équipements dans le domaine des coupleurs, elle dispose de conditions supérieures pour satisfaire vos différentes exigences.
Les principaux produits de l'entreprise sont : toutes sortes de coupleurs pour l'industrie mécanique du monde entier, tels que les coupleurs élastiques radiaux, les coupleurs à bandage, les coupleurs universels, les coupleurs à engrenages à tambour, les coupleurs élastiques en forme de fleur de prunier, les coupleurs rigides, les coupleurs Oldham, les coupleurs à chaîne à rouleaux, les coupleurs à diaphragme, les coupleurs à manchon élastique à broches, les broches élastiques, les coupleurs à broches élastiques, les coupleurs d'arbre de pompe, etc..
Les concepts de notre entreprise sont de vivre de la qualité et de se développer par l'honneur. Le coupleur présente les avantages d'une haute qualité, d'un prix bas, de modèles de produits complets. Notre entreprise sera votre meilleur choix, et nous sommes impatients de coopérer avec vous.
