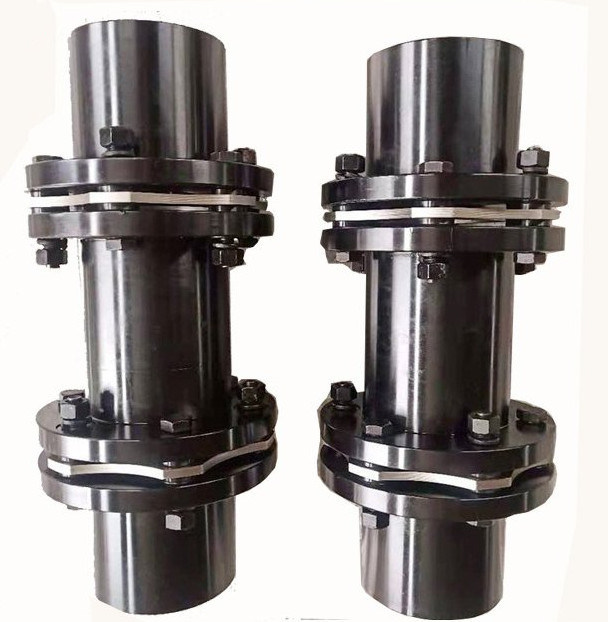

Acier de haute précision, haute efficacité, arbre à disque flexible en acier de haute précision

Lieu d'origine:La Chine

Nom de la marque:Purple Horn

Capacité d'approvisionnement:1000 ensembles/ensembles par Mois

Détails de produit

Mettre en évidence:

Capacité de couple élevé de 13350 Nm

,

Vitesse maximale de 25500 tours par minute

,

Conception de la membrane en acier inoxydable

Applicable Industries: Hôtels, magasins de vêtements, magasins de matériaux de construction, usines de fabrication, atelier

Structure: Disque

Flexible Or Rigid: Flexible

Standard Or Nonstandard: Standard

Material: Acier

Name: Accouplement d'arbre à disque flexible en acier de haute précision pour pompe

Color: Noir bouilli

Transmission Efficiency: 99,86%

Applicable Temperature: -80+300℃

Body Material: 45 # Steel

Heat Treatment: Traitement thermique de trempe à haute fréquence

Surface Treatment: Cémentation, noircissement, galvanoplastie

MOQ: 1 ensemble

Custom: Oui

Packing: CAISSE EN BOIS

Port: TianJin

Description de produit

Spécifications	Plage de valeurs
Type	Accouplement à disque
Application du produit	Turbine, Moteur électrique
Système de montage	Bride
Couple	Minimum : 0 Nm (0 ft.lb) Maximum : 13 350 Nm (9 846,4547 ft.lb)
Vitesse	Minimum : 0 tr/min (0 rad.min⁻¹) Maximum : 25 500 tr/min (160 221,23 rad.min⁻¹)
Autres caractéristiques	Transmission de couple

Description

Les accouplements à membrane métallique de la série T intègrent des membranes flexibles ondulées en acier inoxydable. Cette conception offre la solution la plus flexible pour les conditions de couple élevé et de désalignement. Avec un excellent rapport puissance/poids et une fiabilité "installer et oublier", l'accouplement TSK/TSC est idéalement adapté pour répondre à la transmission de puissance des entraînements de pompes, de moteurs et de turbines dans les industries pétrolière et gazière, pétrochimique, de production d'énergie et autres industries de procédés critiques.

Caractéristiques

Caractéristiques des accouplements à membrane métallique de la série T

Caractéristiques clés

Caractéristiques de performance

Facile à installer

L'équilibrage intrinsèque répond à la classe 9 AGMA

Idéalement adapté aux applications de pompes

Capacité de désalignement élevée

Faibles forces imposées aux machines, entraînant une réduction des vibrations des machines et une durée de vie maximale des roulements

Membranes flexibles en acier inoxydable pour une durée de vie maximale

L'unité de transmission à cartouche facilite l'assemblage et assure un équilibrage répétable

Des colliers de surcharge sont montés pour protéger la membrane flexible en cas de surcharge de torsion sévère

Caractéristiques de sécurité et d'installation

Rétention anti-éjection de l'entretoise en cas improbable de défaillance de la membrane

Trous de tirette incorporés dans les moyeux en standard

Fonction de verrouillage automatique pour la sécurité permet d'utiliser les boulons de manière répétée sans compromettre leur intégrité

Caractéristiques de compression et de vérin pour une installation et un retrait faciles de l'ensemble d'entretoise en standard
