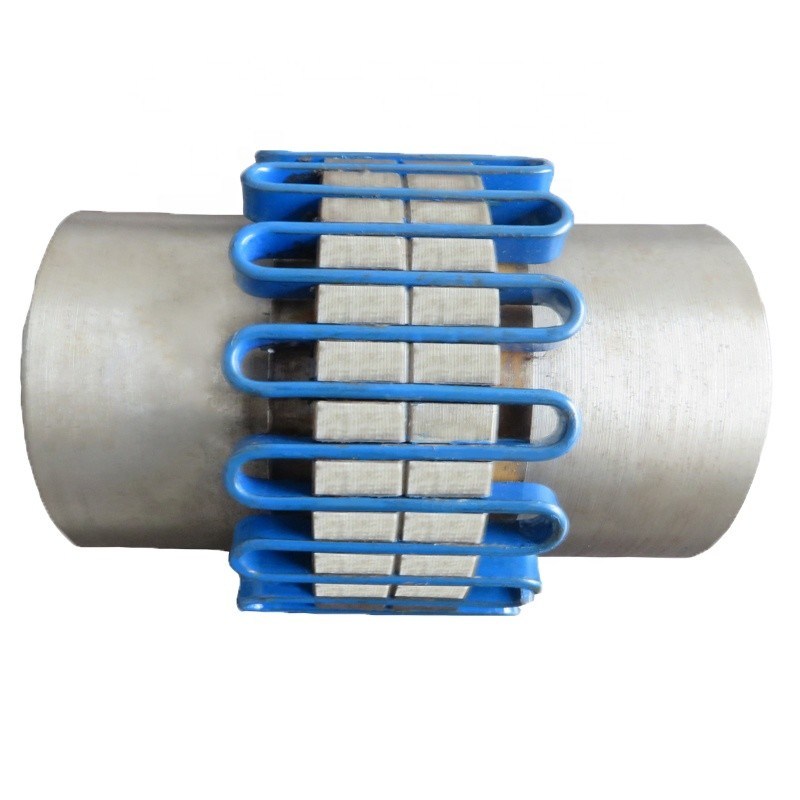

Couplings à grille conique à atténuation à haute fréquence en métal à ressort flexible

Lieu d'origine:Chine
Nom de la marque:Purple Horn
Attestation:CE、ISO
Numéro de modèle:JS
Quantité minimum de commande:1
Capacité d'approvisionnement:1000 ensembles/ensembles par Mois
Détails de produit
Mettre en évidence:

Flex Taper Grid Coupling

,

Accouplement de grille de chandelle de ressort

,

Flex Metal Bellows Coupling
Applicable Industries: Usine, ateliers de réparations de machines
Structure: Soufflets en métal
Flexible Or Rigid: Flexible
Standard Or Nonstandard: Norme
Material: Acier
Body Material: Acier
Rate Torque: 71-900000
Feature: Bon amortissement
Hole Size: 30-600
Weight: 5.5-13830
Product Name: accouplement d'arbres conique par js flexibles de haute qualité de ressort
Port: Tianjin
Description de produit

JS flexible de haute qualité a effilé l'accouplement d'arbres de ressort

Description de produit

Caractéristiques de l'accouplement serpentin de ressort :
1. Bonne vibration atténuant, longue durée de vie.
2. Gamme étendue des charges variables, commencer de coffre-fort.
3. Efficacité élevée de transmission et opération fiable.
4. Lubrification à faible bruit et bonne.
5. Structure simple et installation et démontage commodes.
6. Moins des pièces, la petite taille et le poids léger.
7. On permet la déviation de grande installation.

Couplings à grille conique à atténuation à haute fréquence en métal à ressort flexible 0

Taille Serrez à la clé dynamométrique Tn KN.m Vitesse (n) r/min Trou d Longueur L Longueur totale L0 L2 D D1 t Poids kilogramme Injection kilogramme d'huile Déplacement permis
Y radial X axial A angulaire
JS1 0,045 4500 18-22 47 97 66 95 - 3 1,91 0,027 0,15 ±0.3 0,076
JS2 0,14 4500 22-35 47 97 68 105 - 3 2,59 0,041 0,15 ±0.3 0,076
JS3 0,224 4500 25-42 50 103 70 115 - 3 3,36 0,054 0,15 ±0.3 0,076
JS4 0,4 4500 32-60 60 123 80 130 - 3 5,45 0,068 0,2 ±0.3 0,1
JS5 0,63 4350 40-56 63 129 92 150 - 3 7,26 0,086 0,2 ±0.3 0,127
JS6 0,9 4125 48-65 76 155 95 160 - 3 10,4 0,113 0,2 ±0.3 0,127
JS7 1,8 3600 55-80 89 181 116 190 - 3 17,7 0,172 0,2 ±0.3 0,15
JS8 3,15 3600 65-95 98 199 122 210 - 3 25,4 0,254 0,2 ±0.3 0,18
JS9 5,6 2440 75-110 120 245 155 250 - 5 42,2 0,426 0,25 ±0.5 0,2
JS10 8 2250 85-120 127 259 162 270 - 5 54,5 0,508 0,25 ±0.5 0,23
JS11 12,5 2025 90-140 149 304 192 310 - 6 81,3 0,735 0,28 ±0.6 0,25
JS12 18 1800 110-170 162 330 195 346 - 6 121 0,908 0,28 ±0.6 0,3
JS13 25 1650 120-200 184 374 201 384 - 6 178 1,135 0,28 ±0.6 0,33
JS14 35,5 1500 140-200 183 372 271 450 391 6 234 1,952 0,3 ±0.6 0,4
JS15 50 1350 160-240 198 402 279 500 431 6 317 2,815 0,3 ±0.6 0,45
JS16 63 1225 180-280 216 438 304 566 487 6 448 3,496 0,3 ±0.6 0,5
JS17 90 1100 200-300 239 484 322 630 555 6 620 3,76 0,38 ±0.6 0,56
JS18 125 1050 240-320 260 526 356 675 608 6 776 4,4 0,38 ±0.6 0,6
JS19 160 900 280-360 280 566 355 756 660 6 1058 5,63 0,38 ±1.3 0,68
JS20 224 820 300-380 305 623 432 845 751 13 1426 10,5 0,46 ±1.3 0,74
JS21 315 730 320-420 325 663 490 920 822 13 1787 16,1 0,46 ±1.3 0,8
JS22 400 680 340-450 345 703 546 1000 905 13 2269 24,1 0,48 ±1.3 0,89
JS23 500 630 360-480 368 749 648 1087 - 13 2951 33,8 0,48 ±1.3 0,96
JS24 630 580 400-460 401 815 698 1180 - 13 3836 50,2 0,5 ±1.3 1,07
JS25 800 540 420-500 432 877 762 1260 - 13 4686 67,2 0,5 ±1.3 1,77
images de produits

Couplings à grille conique à atténuation à haute fréquence en métal à ressort flexible 1

Produits connexes

Couplings à grille conique à atténuation à haute fréquence en métal à ressort flexible 2

Empaquetage et expédition

Couplings à grille conique à atténuation à haute fréquence en métal à ressort flexible 3

Au sujet de nous

Couplings à grille conique à atténuation à haute fréquence en métal à ressort flexible 4
L'équipement de transmission de Judas du comté de Nanpi fabriquant Cie., Ltd est les entreprises qui se sont spécialisées dans la recherche et l'accouplement de production. Également nous pouvons développer des produits nouveaux et la volume-production. Avec une expérience riche, équipe professionnelle de R&D et divers équipement dans l'accouplement, il a des conditions supérieures à satisfaisant vos différentes conditions.
Les produits principaux de société sont : toutes sortes d'accouplements pour l'industrie de machines partout dans le mot, tel que l'accouplement élastique radial, l'accouplement bandé, l'accouplement universel, l'accouplement de vitesse de tambour, l'accouplement élastique de forme de fleur de prune, l'accouplement d'accouplement rigide Oldham, l'accouplement de chaîne de rouleau, l'accouplement de diaphragme, les accouplements élastiques de accouplement de goupille de douille de colonne, le goujon élastique, l'accouplement élastique de goujon, l'accouplement d'arbres de pompe, etc….
Les concepts de notre société est vivant sur la qualité et se développe sur l'honneur. L'accouplement a l'avantage de haute qualité, petit prix, modèles complets de produit. Notre société sera votre meilleur choix, et nous sommes dans l'attente pour coopérer avec vous.
