Ressort Flexible Double Ressort Serpent Grille Champ Magnétique Détection
Accouplement de grille de ressort de serpent
,Accouplement flexible de grille de ressort
,Double accouplement adapté aux besoins du client de bride

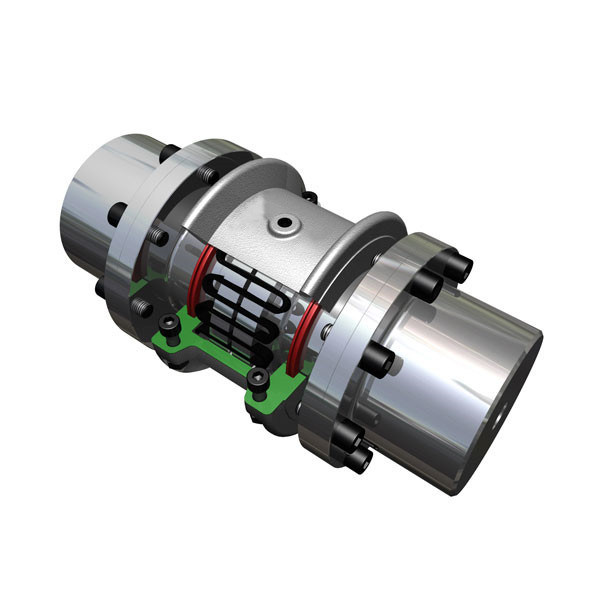

Accouplement de grille de ressort de serpent de bride de double de JSS
L'accouplement de grille de ressort de serpent de bride de double de JSS entre la machine de puissance et la machine fonctionnante relie les extrémités principales et conduites par un ou plusieurs différents genres ou différents types d'accouplement, formant le système de transmission shafting. La structure principale de l'accouplement de grille de ressort de serpent de bride de double de JSS se compose de 2,5 accouplements, de 2,5 couvertures, de deux anneaux de joint et de ressort de serpents. Elle est conçue pour transmettre le couple à l'aide d'un ressort de serpent inclus dans l'alvéole de deux accouplements de moitié. L'accouplement est inséré dans la fente de 2,5 couplant par les ressorts serpentins, afin de réaliser le lien entre l'arbre d'entraînement et l'arbre d'entraînement. Si courant, est sur le serpent actif de force axiale de visage de dent d'extrémité que le ressort conduit l'extrémité conduite pour transférer le couple, ainsi a en grande partie évité le phénomène de résonance, les variables élastiques et le roseau dans le couple de transmission produit par le système mécanique peut obtenir le bon effet d'atténuation, le taux moyen de réduction a atteint plus de 36%.
|
JSS1-JSS13 JSS14-JSS19
la température fonctionnante : - 30℃-150℃
1 et 9 : Bride se reliante 2 et 8 : Boulon 3 et
| Modèle | Couple normal Tn KN.m | Max Speed (n) r/min | Diamètre d d'ouverture | Longness L d'ouverture | L2 | D | D1 | t | Poids kilogramme | Lubrifiant kilogramme | Déplacement maximum | |||
| minute | maximum | y | x | a | ||||||||||
| JSS1 | 0,045 | 3600 | 18-35 | 35 | 89 | 203 | 97 | 86 | 5 | 3,86 | 0,027 | 0,15 | ±0.5 | 0,076 |
| JSS2 | 0,14 | 3600 | 22-42 | 42 | 89 | 216 | 106 | 94 | 5 | 5,27 | 0,041 | 0,15 | ±0.5 | 0,076 |
| JSS3 | 0,224 | 3600 | 25-56 | 54 | 89 | 216 | 114 | 112 | 5 | 8,44 | 0,054 | 0,15 | ±0.5 | 0,076 |
| JSS4 | 0,4 | 3600 | 32-65 | 60 | 111 | 216 | 135 | 125 | 5 | 12,5 | 0,068 | 0,2 | ±0.5 | 0,12 |
| JSS5 | 0,63 | 3600 | 40-80 | 73 | 127 | 300 | 148 | 144 | 5 | 19,6 | 0,068 | 0,2 | ±0.5 | 0,127 |
| JSS6 | 0,9 | 3600 | 48-85 | 80 | 127 | 300 | 159 | 152 | 5 | 24,7 | 0,114 | 0,2 | ±0.5 | 0,127 |
| JSS7 | 1,8 | 3600 | 55-95 | 89 | 184 | 406 | 190 | 178 | 5 | 39,4 | 0,173 | 0,2 | ±0.5 | 0,15 |
| JSS8 | 3,15 | 3600 | 65-110 | 102 | 184 | 406 | 211 | 209 | 5 | 60,4 | 0,254 | 0,2 | ±0.5 | 0,18 |
| JSS9 | 5,6 | 2400 | 75-130 | 90 | 203 | 406 | 251 | 250 | 6 | 98,8 | 0,427 | 0,25 | ±0.6 | 0,2 |
| JSS10 | 8 | 2250 | 80-150 | 104 | 210 | 406 | 270 | 276 | 6 | 138 | 0,508 | 0,25 | ±0.6 | 0,23 |
| JSS11 | 12,5 | 2025 | 90-170 | 120 | 246 | 406 | 308 | 319 | 10 | 197 | 0,735 | 0,28 | ±1 | 0,25 |
| JSS12 | 18 | 1800 | 110-190 | 135 | 257 | 406 | 346 | 346 | 10 | 260 | 0,908 | 0,28 | ±1 | 0,3 |
| JSS13 | 25 | 1650 | 120-200 | 152 | 267 | 406 | 384 | 386 | 10 | 341 | 1,135 | 0,28 | ±1 | 0,33 |
| JSS14 | 35,5 | 1500 | 100-250 | 173 | 345 | 371 | 453 | 426 | 10 | 443 | 1,95 | 0,3 | ±1 | 0,4 |
| JSS15 | 50 | 1350 | 110-280 | 186 | 356 | 406 | 501 | 457 | 10 | 552 | 2,81 | 0,3 | ±1 | 0,45 |
| JSS16 | 63 | 1220 | 125-320 | 220 | 384 | 444 | 566 | 527 | 10 | 836 | 3,49 | 0,3 | ±1 | 0,5 |
| JSS17 | 90 | 1100 | 100-320 | 249 | 400 | 491 | 630 | 591 | 10 | 1100 | 3,77 | 0,38 | ±1 | 0,56 |
| JSS18 | 125 | 1050 | 110-360 | 276 | 411 | 508 | 676 | 660 | 10 | 1480 | 4,4 | 0,38 | ±1 | 0,6 |
| JSS19 | 160 | 900 | 110-380 | 305 | 444 | 576 | 757 | 711 | 10 | 1857 | 5,6 | 0,38 | ±1 | 0,68 |
: Accouplement 4 : Ressort 5 de serpent : Lubrification du trou 6 : Couverture
L'équipement de transmission de Judas du comté de Nanpi fabriquant Cie., Ltd est les entreprises qui se sont spécialisées dans la recherche et l'accouplement de production. Également nous pouvons développer des produits nouveaux et la volume-production. Avec une expérience riche, équipe professionnelle de R&D et divers équipement dans l'accouplement, il a des conditions supérieures à satisfaisant vos différentes conditions.
Les produits principaux de société sont : toutes sortes d'accouplements pour l'industrie de machines partout dans le mot, tel que l'accouplement élastique radial, l'accouplement bandé, l'accouplement universel, l'accouplement de vitesse de tambour, l'accouplement élastique de forme de fleur de prune, l'accouplement d'accouplement rigide Oldham, l'accouplement de chaîne de rouleau, l'accouplement de diaphragme, les accouplements élastiques de accouplement de goupille de douille de colonne, le goujon élastique, l'accouplement élastique de goujon, l'accouplement d'arbres de pompe, etc….
Les concepts de notre société est vivant sur la qualité et se développe sur l'honneur. L'accouplement a l'avantage de haute qualité, petit prix, modèles complets de produit. Notre société sera votre meilleur choix, et nous sommes dans l'attente pour coopérer avec vous.
Si vous êtes intéressé par nos produits, et voulez connaître plus de détails,
vous pouvez cliquer sur ci-dessous ou cliquez sur ici pour nous envoyer votre enquête.
nous répondrons immédiatement.
