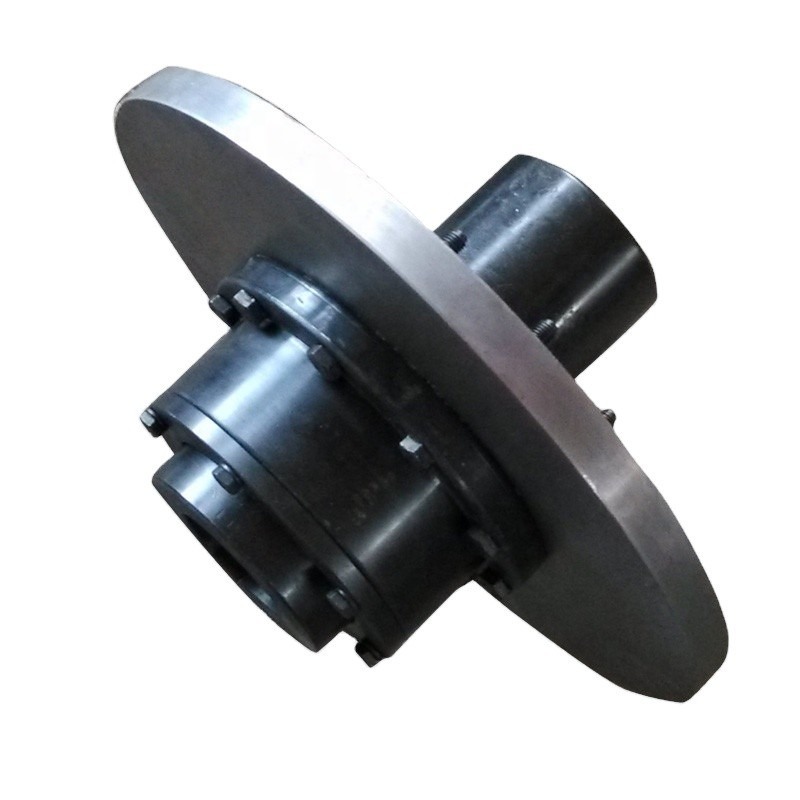

Accouplement d'engrenage flexible WGP 315mm à tambour, blindage contre les interférences RF
Accouplement flexible de vitesse de tambour de WGP avec le disque de frein pour l'équipement industriel lourd
Introduction de l'accouplement à tambour WGP avec disque de frein
L'accouplement à engrenages à tambour WGP avec disque de frein a un disque de frein, le disque de frein peut tourner la vitesse en contrôlant la vitesse pour ajuster la machine.Comme le montre la figure WGP avec accouplement à engrenages de type jeu de tambour de frein est divisé en type I et type II deux formes, la seule différence est que le disque de frein est différent.
Accouplement à tambour WGP avec freinDisqueest un type amélioré d'accouplement à engrenages, composé d'un engrenage intérieur et du même nombre de dents que les pièces d'accouplement à demi-bande de bride, etc.
Accouplement à tambour WGP avec freinDisqueau travail, deux ont le déplacement angulaire relatif, la surface des dents d'engrenage interne et externe à glissement axial relatif périodique, conduiront inévitablement à l'usure des dents et à la consommation d'énergie, par conséquent, l'accouplement à engrenages doit fonctionner en bon état et sceller.L'accouplement denté a une petite taille radiale et une grande capacité de charge.Il est généralement utilisé pour la transmission par arbre dans des conditions de faible vitesse et de charges lourdes.L'accouplement à engrenages d'équilibrage dynamique et de haute précision peut être utilisé pour une transmission à grande vitesse.
La structure et le paramètre de couplage
| Taille | Couple | La rapidité | Diamètre d'alésage | Longueur | ré | D2 | D4 | D0 | B | N | R | F | C | C1 | C2 | |
| Tn | [n] | |||||||||||||||
| Nm | tr/min | d1,d2,dz | Oui | J1,Z1 | ||||||||||||
| WGP1 | 710 | 7500 | 12.14 | 32 | -- | 122 | 98 | 60 | 315 | 58 | 38 | 2 | 30 | 30 | -- | -- |
| 16.18.19 | 42 | -- | 20 | -- | -- | |||||||||||
| 20.22.24 | 52 | - | dix | -- | -- | |||||||||||
| 25.28 | 62 | 44 | 3 | 19 | 18 | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 12 | |||||||||||
| 40.42 | 112 | 84 | 3 | 29 | 12 | |||||||||||
| WGP2 | 1250 | 6700 | 22.24 | 52 | -- | 150 | 118 | 77 | 315 | 68 | 38 | 2.5 | 30 | 20 | -- | -- |
| 25.28 | 62 | -- | dix | -- | -- | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 16 | |||||||||||
| 40.42.45.48.50.55.56 | 112 | 84 | 3 | 29 | 16 | |||||||||||
| WGP3 | 2500 | 6300 | 22.24 | 52 | -- | 170 | 140 | 90 | 355 | 80 | 49 | 2 | 30 | 33 | -- | -- |
| 25.28 | 62 | -- | 23 | -- | -- | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 16 | |||||||||||
| 40.42.45.48.50.55.56 | 112 | 84 | 3 | 29 | 16 | |||||||||||
| 60,63 | 142 | 107 | 3 | 36 | 16 | |||||||||||
| WGP4 | 4500 | 5600 | 30.32.35.38 | 82 | -- | 200 | 160 | 112 | 90 | 45 | 3 | 30 | 13 | -- | -- | |
| 40.42.45.48.50.55.56 | 112 | 84 | 400 | 3 | 29 | 17 | ||||||||||
| 60.63.65.70.71.75 | 142 | 107 | 450 | 3 | 36 | 17 | ||||||||||
| 80 | 172 | 132 | 500 | 3 | 41 | 17 | ||||||||||
| WGP5 | 7100 | 5300 | 30.32.35.38 | 82 | -- | 225 | 180 | 128 | 100 | 45 | 4 | 30 | 23 | -- | -- | |
| 40.42.45.48.50.55.56 | 112 | 84 | 400 | 3 | 29 | 19 | ||||||||||
| 60.63.65.70.71.75 | 142 | 107 | 450 | 3 | 36 | 19 | ||||||||||
| 80.85.90 | 172 | 132 | 500 | 3 | 41 | 19 | ||||||||||
| WGP6 | 10000 | 5000 | 32.35.38 | 82 | -- | 245 | 200 | 145 | 112 | 44 | 4 | 30 | 35 | -- | -- | |
| 40.42.45.48.50.55.56 | 112 | -- | 450 | 5 | -- | -- | ||||||||||
| 60.63.65.70.71.75 | 142 | 107 | 500 | 5 | 38 | 20 | ||||||||||
| 80.85.90.95 | 172 | 132 | 560 | 5 | 43 | 20 | ||||||||||
| 100 | 212 | 167 | 630 | 5 | 48 | 20 | ||||||||||
| WGP7 | 14000 | 4500 | 32.35.38 | 82 | -- | 272 | 230 | 160 | 122 | 44 | 4 | 30 | 45 | -- | -- | |
| 40.42.45.48.50.55.56 | 112 | -- | 450 | 15 | -- | -- | ||||||||||
| 60.63.65.70.71.75 | 142 | 107 | 500 | 5 | 38 | 20 | ||||||||||
| 80.85.90.95 | 172 | 132 | 560 | 5 | 43 | 20 | ||||||||||
| 100.110 | 212 | 167 | 710 | 5 | 48 | 20 | ||||||||||
| WGP8 | 20000 | 4250 | 55,56 | 112 | -- | 290 | 245 | 176 | 500 | 136 | 44 | 5 | 30 | 29 | -- | -- |
| 60.63.65.70.71.75 | 142 | 107 | 560 | 5 | 38 | 34 | ||||||||||
| 80.85.90.96 | 172 | 132 | 630 | 5 | 43 | 20 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 38 | ||||||||||
| WGP9 | 25000 | 4000 | 65.70.71.75 | 142 | 107 | 315 | 265 | 190 | 500 | 140 | 58 | 5 | 30 | 5 | 38 | 28 |
| 80.85.90.95 | 172 | 132 | 630 | 5 | 43 | 28 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 28 | ||||||||||
| 130.140 | 252 | 202 | 800 | 5 | 53 | 28 | ||||||||||
| WGP10 | 40000 | 3550 | 75 | 142 | -- | 355 | 300 | 225 | 165 | 58 | 6 | 30 | 28 | -- | -- | |
| 80.85.90.95 | 172 | 132 | 630 | 5 | 43 | 38 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 28 | ||||||||||
| 130.140.150 | 252 | 202 | 800 | 5 | 53 | 28 | ||||||||||
| 160 | 302 | 242 | 5 | 63 | 28 | |||||||||||
| WGP11 | 56000 | 3000 | 85.90.95 | 172 | -- | 412 | 345 | 256 | 180 | 58 | 6 | 40 | 15 | -- | -- | |
| 100.110.120.125 | 212 | 167 | 710 | 8 | 51 | 32 | ||||||||||
| 130.140.150 | 252 | 202 | 800 | 8 | 56 | 32 | ||||||||||
| 160.170.180 | 302 | 242 | 900 | 8 | 56 | 32 | ||||||||||
| WGP12 | 80000 | 2800 | 120.125 | 212 | 167 | 440 | 375 | 288 | 210 | 58 | sept | 40 | 8 | 51 | 45 | |
| 130.140.150 | 252 | 202 | 710 | 8 | 56 | 32 | ||||||||||
| 160.170.180 | 302 | 242 | 800 | 8 | 66 | 32 | ||||||||||
| 190.200 | 352 | 282 | 900 | 8 | 76 | 32 | ||||||||||
| WGP13 | 112000 | 2500 | 145.150 | 252 | 202 | 490 | 425 | 320 | 235 | 58 | 8 | 50 | 8 | 56 | 38 | |
| 160.170.180 | 302 | 242 | 800 | 8 | 66 | 32 | ||||||||||
| 190.200.220 | 352 | 282 | 900 | 8 | 76 | 32 | ||||||||||
| WGP14 | 160000 | 2300 | 160.170.180 | 302 | 242 | 545 | 462 | 362 | 265 | 65 | 9 | 50 | dix | 68 | 32 | |
| 190.200.220 | 352 | 282 | 800 | dix | 78 | 32 | ||||||||||
| 240.250.260 | 410 | 330 | 900 | dix | -- | dix | ||||||||||
Les spécifications du disque de frein
| Unité de taille de disque de frein WGP : mm | |||||||||
| Dia | Épaisseur | Hauteur | D5 max | Poids (kg | Inertie kg.m² | ||||
| D0 | J | k | S | Ⅰ | Ⅱ | Ⅰ | Ⅱ | Ⅰ | Ⅱ |
| 315 | 15 | dix | 42 | 180 | 155 | 8.5 | 6.7 | 0,116 | 0,11 |
| 355 | 15 | dix | 54 | 200 | 175 | 11.4 | 9.9 | 0,192 | 0,178 |
| 400 | 15 | 14 | 54 | 255 | 230 | 15.2 | 12.4 | 0,32 | 0,287 |
| 450 | 15 | 16 | 54 | 305 | 280 | 19.7 | 15.6 | 0,55 | 0,462 |
| 500 | 15 | 18 | 54 | 325 | 295 | 25 | 20 | 0,83 | 0,712 |
| 560 | 15 | 18 | 54 | 350 | 320 | 30,7 | 25.6 | 1.28 | 1.127 |
| 630 | 15 | 20 | 54 | 400 | 360 | 38,8 | 33 | 2.06 | 1.826 |
| 710 | 15 | 20 | 54 | 480 | 450 | 46,5 | 39.4 | 3.32 | 2.912 |
| 800 | 15 | 24 | 70 | 540 | 500 | 67,8 | 52,7 | 5,87 | 4.81 |
| 900 | 15 | 24 | 70 | 600 | 560 | 86,6 | 70.3 | 9.3 | 7.852 |
| 1000 | 15 | 30 | 80 | 620 | 560 | 128,8 | 115.1 | 17.4 | 15.65 |
Comté de Nanpi Fabrication d'équipements de transmission Jude Co., LTD.est une entreprise spécialisée dans le couplage recherche et production.Nous pouvons également développer de nouveaux produits et une production en vrac.Avec une riche expérience, une équipe de R&D professionnelle et divers équipements de couplage, il dispose de conditions supérieures pour satisfaire vos différentes exigences.
Les principaux produits de la société sont : toutes sortes d'accouplements pour l'industrie des machines dans le monde entier, tels que l'accouplement élastique radial, l'accouplement à pneus, l'accouplement universel, l'accouplement à tambour, l'accouplement élastique en forme de fleur de prunier, l'accouplement rigide Oldham, l'accouplement à chaîne à rouleaux, l'accouplement à membrane , accouplements à douille élastique de colonne d'accouplement, goupille élastique, accouplement à goupille élastique, accouplement d'arbre de pompe, etc.
Les concepts de notre entreprise vivent sur la qualité et se développent sur l'honneur.L'accouplement présente l'avantage de modèles de produits complets de haute qualité, à bas prix. Notre société sera votre meilleur choix et nous sommes impatients de coopérer avec vous.
