Compensation de température souple planétaire

Lieu d'origine:Chine
Nom de la marque:Purple Horn
Attestation:CE、ISO
Numéro de modèle:TGL2/M19
Quantité minimum de commande:10
Capacité d'approvisionnement:10000 ensembles/ensembles par Mois
Détails de produit
Mettre en évidence:

Accouplement flexible de vitesse d'unité centrale

,

Accouplement flexible à flasque de vitesse

,

Accouplement incurvé d'engrenage planétaire de dent
Applicable Industries: Usine, travaux d'ateliers de réparations de machines, de construction, énergie et exploitation
Structure: Vitesse
Flexible Or Rigid: Flexible
Standard Or Nonstandard: Norme
Material: En acier et en nylon
Product Name: accouplement en nylon planétaire incurvé de vitesse d'unité centrale de douille de dent à flasque pa
Shaft Hole: 8-19mm
Dimensions: 48nn
Nominal Torque: 16N.m
Heat Treatment: Traitement thermique de extinction à haute fréquence
Surface Treatment: Carburation, noircissant, galvanoplastie, éteignant.
Sleeve Material: Douille en nylon
Body Material: Acier 45#
Port: Tianjin ou adapté aux besoins du client
Description de produit

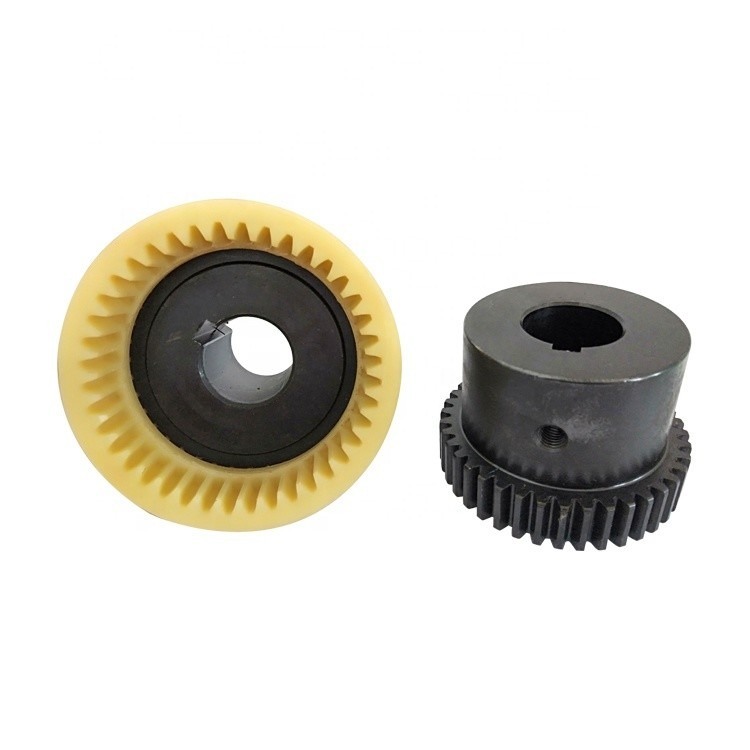

TGL2 M19 a bridé accouplement en nylon planétaire incurvé de vitesse d'unité centrale de douille de dent

L'accouplement flexible de vitesse en nylon applique à l'arbre d'entraînement flexible, permettant un plus grand déplacement radial axial et l'écart angulaire.



Structure simple

Entretien facile

Démontage facile

À faible bruit

Petite perte de puissance de transmission

Longue vie active

La température fonctionnante est -20~+70℃.





Description de produit

Compensation de température souple planétaire 0





Compensation de température souple planétaire 1



Taille Couple évalué Tn N • m Max Speed r/min Taille principale Diamètre d de trou Longueur L Inertie de rotation kg.m2 Poids kilogramme
D D1 B S
Je type Type II Je type Type II
TGL1 M14 10 10000 40 — 25 38 — 4 6-14 16-27 0,264 0,2
TGL2 M19 16 9000 48 — 32 38 — 4 8-19 20-30 0,64 0,278
TGL3 M24 31,5 8500 56 58 36 42 52 4 10-24 22-38 1,541 0,533
TGL4 M28 45 8000 66 70 45 46 56 4 12-28 27-44 3,98 0,869
TGL6 M32 63 7500 75 85 50 48 58 4 14-32 27-60 8,8 1,52
TGL6 M38 80 6700 82 90 58 48 58 4 16-38 30-60 14,64 2,15
TGL7 M42 100 6000 92 100 65 50 60 4 20-42 38-84 27,24 3,14
TGL8 M48 140 5600 100 100 72 50 60 4 22-48 38-84 38,64 4,18
TGL9 M65 355 4000 140 140 96 72 85 4 25-70 44-107 165,5 8,51
TGL10 M80 710 3150 175 175 128 95 95 6 30-85 60-132 534,6 17,1
TGL11 M100 1250 3000 210 210 165 102 102 8 40-110 84-167 1660 34,56
TGL12 M125 2500 2120 270 270 192 135 135 10 50-125 84-167 4731 66,86
