Accouplement d'engrenage flexible programmable M24 dents bombées configuration simple

Lieu d'origine:Chine
Nom de la marque:Purple Horn
Attestation:CE、ISO
Numéro de modèle:M24
Quantité minimum de commande:10
Capacité d'approvisionnement:10000 ensembles/ensembles par Mois
Détails de produit
Mettre en évidence:

Accouplement flexible couronné de vitesse de dents

,

Accouplement flexible de vitesse d'OIN 9001

,

Accouplements d'arbres de vitesse en nylon de douille
Applicable Industries: Hôtels, magasins de vêtement, magasins de matériau de construction, usine, ateliers de réparations d
Structure: Vitesse
Flexible Or Rigid: Flexible
Standard Or Nonstandard: Norme
Material: En acier et en nylon
Product Name: TGL a couronné l'accouplement flexible d'axe de vitesse de dents
Application: Machines
Color: Noir
Surface Treatment: Noircissement
Size: Taille standard
Packing: BOÎTE EN BOIS
MOQ: 1 ensemble
Body Material: Le caoutchouc en acier
Custom: Oui
Port: Tianjin ou adapté aux besoins du client
Description de produit

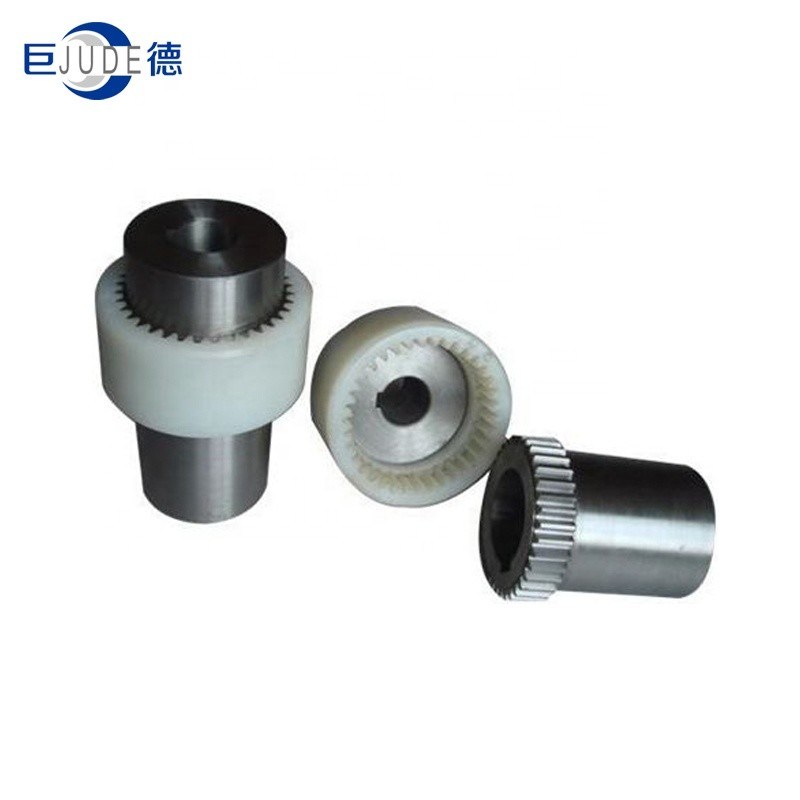

Accouplement flexible couronné en acier d'axe de vitesse des dents M24 de TGL 3 avec l'accouplement en nylon de vitesse de douille

Les dents incurvées par douille en nylon embrayent l'accouplement :

1. accouplement de courber-dent de Double-section

2. Très utilisé dans divers champs mécaniques et hydrauliques

3. Nylon-acier combiné, exempt d'entretien

4. Compensez les désalignements axiaux, radiaux et angulaires.

5. Assemblée de branchement axiale commode

6. La tolérance ennuyée du produit fini se conforme à OIN H7, tolérance de largeur de rainure de clavette

se conforme à DIN6885/1 JS9.

7. Pour des dimensions d'installation, référez-vous svp à la table suivante.

8. A pu être alternatif pour le type l'accouplement M. de KTR Bowex.





Description de produit

Accouplement d'engrenage flexible programmable M24 dents bombées configuration simple 0Accouplement d'engrenage flexible programmable M24 dents bombées configuration simple 1



Accouplement d'engrenage flexible programmable M24 dents bombées configuration simple 2

Taille Couple évalué Tn N • m Max Speed r/min Taille principale Diamètre d de trou Longueur L Inertie de rotation kg.m2 Poids kilogramme
D D1 B S
Je type Type II Je type Type II
TGL1 M14 10 10000 40 — 25 38 — 4 6-14 16-27 0,264 0,2
TGL2 M19 16 9000 48 — 32 38 — 4 8-19 20-30 0,64 0,278
TGL3 M24 31,5 8500 56 58 36 42 52 4 10-24 22-38 1,541 0,533
TGL4 M28 45 8000 66 70 45 46 56 4 12-28 27-44 3,98 0,869
TGL6 M32 63 7500 75 85 50 48 58 4 14-32 27-60 8,8 1,52
TGL6 M38 80 6700 82 90 58 48 58 4 16-38 30-60 14,64 2,15
TGL7 M42 100 6000 92 100 65 50 60 4 20-42 38-84 27,24 3,14
TGL8 M48 140 5600 100 100 72 50 60 4 22-48 38-84 38,64 4,18
TGL9 M65 355 4000 140 140 96 72 85 4 25-70 44-107 165,5 8,51
TGL10 M80 710 3150 175 175 128 95 95 6 30-85 60-132 534,6 17,1
TGL11 M100 1250 3000 210 210 165 102 102 8 40-110 84-167 1660 34,56
TGL12 M125 2500 2120 270 270 192 135 135 10 50-125 84-167 4731 66,86
