HL LX Couplings à broche souple à broche amorphe Rohs Conforme à la réglementation REACH Conforme

Lieu d'origine:Chine

Nom de la marque:Purple Horn

Attestation:CE、ISO

Numéro de modèle:HL

Capacité d'approvisionnement:1000 ensembles/ensembles par Mois

Détails de produit

Mettre en évidence:

LX Pin Bush Coupling

,

Custermized Pin Bush Coupling

,

HL de Pin Coupling élastique

Applicable Industries: Usine, ateliers de réparations de machines

Structure: Vitesse

Flexible Or Rigid: Flexible

Standard Or Nonstandard: Norme

Material: Acier

Color: Noir

Type: Pin Flexible élastique

Processing Temperature: -20℃-80℃

Product Name: Élastique flexible de haute qualité Pin Coupling de HL/LX

MOQ: 1 ensemble

CUSTOM: Oui

Packing: BOÎTE EN BOIS

Body Material: 45# a moulé en acier

Size: Taille adaptée aux besoins du client

Shaft Size: Custermized

Port: Tianjin

Description de produit

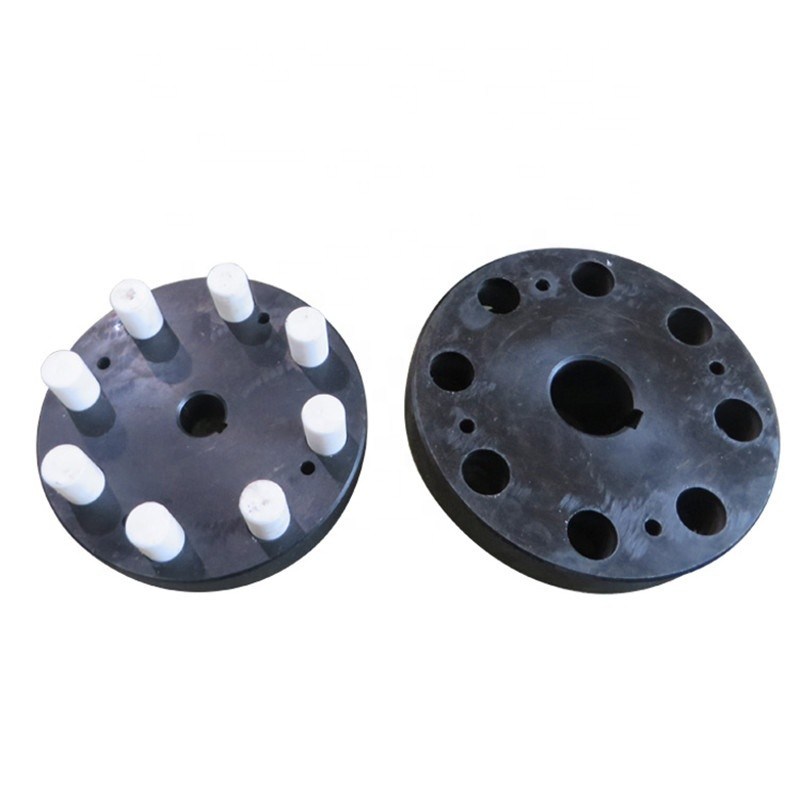

Élastique flexible de haute qualité Pin Coupling de HL/LX

Description de produit

Présentez de l'accouplement flexible de goupille de HL/LX

L'accouplement flexible de goupille de HL/LX a de plus grands côtés de structure, simples, raisonnables, commodes d'entretien, symétriques et interchangeables deux, longue durée, et permet un plus grand mouvement axial. Il a l'amortissement, atténuant, résistance à l'usure et d'autres propriétés. Le type de trou d'axe de HL de type accouplements élastiques de goupille sont (y) cylindrique, (z) conique et cylindre court (j).

L'accouplement flexible de goupille de HL/LX est également transformé en accouplements en nylon de goupille de colonne. Le principal organisme est fait d'acier 45# moulé par le bâti de précision. Le trou et la rainure de clavette d'axe sont élaborés, et la goupille élastique est faite en nylon. Il y a de compensation de trace pour les compensations biaxiales, des pièces élastiques sont coupées au travail, et la fiabilité fonctionnante est faible. Elles conviennent aux arbres d'entraînement à vitesse réduite de vitesse moyenne, et ne sont pas appropriées aux conditions de travail avec la fiabilité élevée.

Modèle	Tn (N.m)	[n] r/min		d 1 d 2 d z					D	S	Kg.m 2	Kilogramme
						Y	Z, J 1, Z
						L	L 1	L
		Acier	Fer	Acier	Fer
HL1	160	7100		12 14	12 14	32	27	32	90	2,5	0,0064	2
				16 18	16 18	42	30	42
				19	19
				20 22	20 22	52	38	52
				24
HL2	315	5600		20 22	20 22	52	38	52	120	2,5	0,253	5
				24	24
				25 28	25 28	62	44	62
				30 32	30 32	82	60	82
				35
HL3	630	5000		30 32	30 32	82	60	82	160	2,5	0,6	8
				35 38	35 38
				40 42	40 42	112	84	112
				45 48
HL4	1250	4000	2800	40 42	40 42	112	84	112	195	3	3,4	22
				45 48	45 48
				50 55	50 55
				56	56
				60 63		142	107	142
HL5	2000	3550	2500	50 55	50 55	112	84	112	220	3	5,4	30
				56	56
				60 63	60 63	142	107	142
				65 67	65 67
				71 75
HL6	3150	2800	2100	60 63	60 63	142	107	142	280	4	15,6	53
				65 70	65 70
				71 75	71 75
				80	80
				85		172	132	172
HL7	6300	2240	1700	70 71	70 71	142	107	142	320	4	41,1	98
				75	75
				80 85	80 85	172	132	172
				90 95	90 95
				100 110	100	212	167	212
HL8	10000	2120	1600	80 85	80 85	172	132	172	360	5	56,5	119
				90 95	90 95
				100 110	100 110	212	167	212
				120 125
HL9	16000	1800	1250	100 110	100 110	212	167	212	410	5	133,3	197
				120 125	120 125
				130 140	130	252	202	252
HL10	25000	1560	1120	110 120	110 120	212	167	212	480	6	273,2	322
				125	125
				130 140	130 140	252	202	252
				150	150
				160 170	160	302	242	302
				180
HL11	31500	1320	1000	130 140	130 140	252	202	252	540	6	555,7	520
				150	150
				160 170	160 170	302	242	302
				180	180
				190 200	190	352	282	352
				220
HL12	63000	1250	950	160 170	160 170	302	242	302	630	7	902	714
				180	180
				190 200	190 200	352	282	352
				220	220
				240 250		410	330	-
				260
HL13	100000	1120	850	190 200	190 200	352	282	352	710	8	1700	1057
				220	220
				240 250	240 250	410	330	-
				260	260
				280 300		470	380	-
HL14	160000	850	630	240 250	240 250	410	330	-	800	8	4318	1956

HL LX Couplings à broche souple à broche amorphe Rohs Conforme à la réglementation REACH Conforme 0

Empaquetage et expédition

HL LX Couplings à broche souple à broche amorphe Rohs Conforme à la réglementation REACH Conforme 1

Au sujet de nous

HL LX Couplings à broche souple à broche amorphe Rohs Conforme à la réglementation REACH Conforme 2

L'équipement de transmission de Judas du comté de Nanpi fabriquant Cie., Ltd est les entreprises qui se sont spécialisées dans la recherche et l'accouplement de production. Également nous pouvons développer des produits nouveaux et la volume-production. Avec une expérience riche, équipe professionnelle de R&D et divers équipement dans l'accouplement, il a des conditions supérieures à satisfaisant vos différentes conditions.

Les produits principaux de société sont : toutes sortes d'accouplements pour l'industrie de machines partout dans le mot, tel que l'accouplement élastique radial, l'accouplement bandé, l'accouplement universel, l'accouplement de vitesse de tambour, l'accouplement élastique de forme de fleur de prune, l'accouplement d'accouplement rigide Oldham, l'accouplement de chaîne de rouleau, l'accouplement de diaphragme, les accouplements élastiques de accouplement de goupille de douille de colonne, le goujon élastique, l'accouplement élastique de goujon, l'accouplement d'arbres de pompe, etc….

Les concepts de notre société est vivant sur la qualité et se développe sur l'honneur. L'accouplement a l'avantage de haute qualité, petit prix, modèles complets de produit. Notre société sera votre meilleur choix, et nous sommes dans l'attente pour coopérer avec vous.

HL LX Couplings à broche souple à broche amorphe Rohs Conforme à la réglementation REACH Conforme 3
