Flexible épingle à bosse d'atténuation à haute fréquence Flexible fonte

Lieu d'origine:Chine
Nom de la marque:Purple Horn
Attestation:CE、ISO
Numéro de modèle:FCL
Capacité d'approvisionnement:1000 ensembles/ensembles par Mois
Détails de produit
Mettre en évidence:

Pin Bush Coupling flexible

,

Fonte Pin Bush Coupling

,

Accouplements flexibles de transport d'énergie
Applicable Industries: Hôtels, magasins de vêtement, magasins de matériau de construction, usine, ateliers de réparations d
Structure: Pin Bush
Flexible Or Rigid: Flexible
Standard Or Nonstandard: Norme
Material: Acier
Product Name: Accouplement flexible de FCL
Type: Douille élastique
Body Material: Fonte
Surface Treatment: Carburation, noircissant, galvanoplastie, éteignant.
Heat Treatment: Traitement thermique de extinction à haute fréquence
The Radial Displacement: 0.2~0.6mm
Application: Pompes
MAX Torque: 4-15680
Speed: 1000-4000
MOQ: 1 ensemble
Port: Tianjin
Description de produit

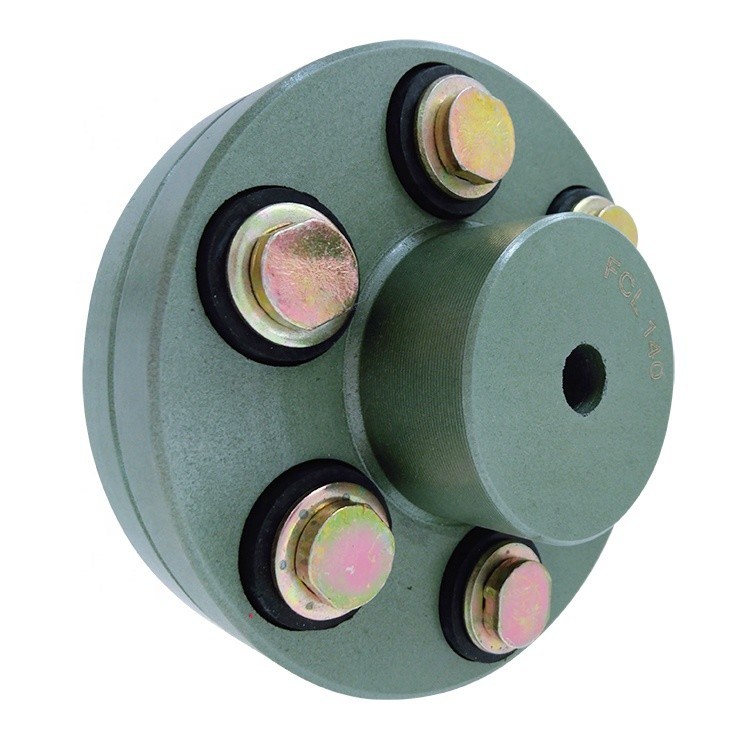

Accouplement flexible de buisson de goupille de la transmission FCL de Pin Bush Couplings For Power



images de produits

La fonction d'un accouplement flexible est de transmettre le couple d'un axe à l'autre et est en particulier utilisation complètement au cas où où limité le désalignement pourrait se produire et également absorber des charges de choc.



Le type accouplement flexible de FCL Bush du type amorti d'entraînement. Transmet le couple par des boulons d'acier à haute limite élastique à l'entrée de machine chient. Les composés en caoutchouc fortement développés sont des buissons pour absorber des charges. Vibrations de torsion et deviations légères.



Simple et compact dans la construction l'accouplement est capable de transmettre des couples élevés aux vitesses maximales. Les brides sont fabriquées avec de la fonte, ce type de commande de accouplement d'autorisations dans l'un ou l'autre de direction et n'exiger ni l'une ni l'autre de lubrification ni d'ajustement après montage. Les affaires flexibles demeurent l'eau inchangée, la poussière et des conditions atmosphériques. Des machines qui doivent être couplées par les accouplements flexibles devraient d'abord être alignées avec toute l'exactitude possible. La capacité de l'accouplement traitera alors les désalignements qui se produisent en raison des variations de la température ou du chargement lourd d'axe. L'établissement des bases de machine de soutenir l'usage causera également le chargement supplémentaire d'être imposé à l'accouplement. Tout ou une partie de ces conditions peut se produire une fois les machines ont été couplés. Des brides sont ennuyées pour satisfaire à des exigences et sont mayweed selon des spécifications standard britanniques, sauf indication contraire. Elles peuvent également être fournies avec le trou minimum énuméré pour laisser usiner sur le site.





Flexible épingle à bosse d'atténuation à haute fréquence Flexible fonte 0

Type Couple maximum Vitesse maximum D D1 d1 L C nanomètre Poids
N.m r/min kilogramme
FCL90 4 4000 90 35,5 11 28 3 4-M8×50 1,7
FCL100 10 4000 100 40 11 35,5 3 4-M10×56 2,3
FCL112 16 4000 112 45 13 40 3 4-M10×56 2,8
FCL125 25 4000 125 50 13 45 3 4-M12×64 4
FCL140 50 4000 140 63 13 50 3 6-M12×64 5,4
FCL160 110 4000 160 80 15 56 3 8-M12×64 8
FCL180 157 3500 180 90 15 63 3 8-M12×64 10,5
FCL200 245 3200 200 100 21 71 4 8-M20×85 16,2
FCL224 392 2850 224 112 21 80 4 8-M20×85 21,3
FCL220 618 2550 250 125 25 90 4 8-M24×110 31,6
FCL280 980 2300 280 140 34 100 4 8-M24×116 44
FCL315 1568 2050 315 160 41 112 4 10-M24×116 57,7
FCL355 2450 1800 355 180 60 125 5 8-M30×50 89,5
FCL400 3920 1600 400 200 60 125 5 10-M30×150 113
FCL450 6174 1400 450 224 65 140 5 12-M30×150 145
FCL560 9800 1150 560 250 85 160 5 14-M30×150 229
FCL630 15680 1000 630 280 95 180 5 18-M30×150 296



Flexible épingle à bosse d'atténuation à haute fréquence Flexible fonte 1Flexible épingle à bosse d'atténuation à haute fréquence Flexible fonte 2Flexible épingle à bosse d'atténuation à haute fréquence Flexible fonte 3
