Accouplement flexible de vitesse
>
|
|
| Lieu d'origine | porcelaine de、 de Cangzhou |
| Nom de marque | jude |
| Certification | CE、ISO |
| Numéro de modèle | Accouplement de vitesse de CL |

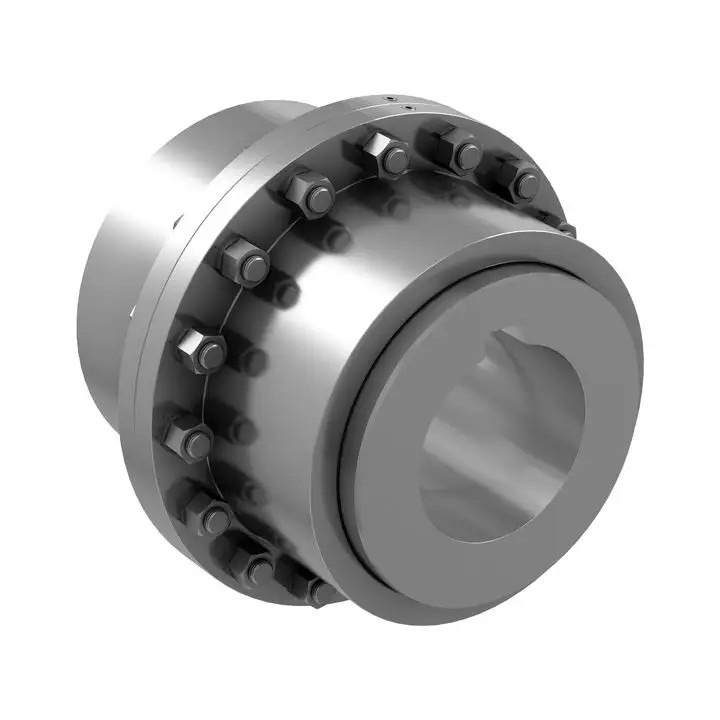

Accouplement de vitesse de CL (JB/ZQ4218-86)
Le type accouplement de CL de vitesse convient à relier la transmission horizontale de deux haches shafting. Il a la capacité de compenser la déviation relative de deux haches et appartient à l'accouplement rigide mobile. Deux coquilles avec les dents intérieures et deux douilles avec les dents externes se composent. Les douilles et les axes sont reliés par des clés. Les deux coquilles sont reliées par des boulons. Une bague d'étoupage est arrangée entre la coquille et la douille.
* vitesse de CL couplant la dimension et le paramètre principaux (JB/ZQ4218-86)
| Modèle | Couple nominal KN·m |
Vitesse T/MN |
Trou d1, d2, DZ |
Longueur de trou | B | D | D1 | D2 | C | C1 | C2 | e | Inertie rotatoire kilogramme·m |
La masse kilogramme |
||
| Y | J1 Z2 |
|||||||||||||||
| L | ||||||||||||||||
| millimètre | ||||||||||||||||
| CL1 | 710 | 3780 | 18,19 | 42 | 30 | 49 | 106 | 170 | 110 | 55 | 16 | - | - | 12 | 0,03 | 7,8 |
| 20,22,24 | 52 | 38 | 6 | 18,5 | 18,5 | |||||||||||
| 25,28 | 62 | 44 | 2,5 | 14 | 18,5 | |||||||||||
| 30,32,35,38 | 82 | 60 | 11 | - | ||||||||||||
| 40 | 112 | 84 | ||||||||||||||
| CL2 | 1400 | 3000 | 30,32,35,38 | 82 | 60 | 75 | 134 | 185 | 125 | 70 | 2,5 | 13 | 22 | 12 | 0,05 | 12,5 |
| 40,42,45 | 112 | 84 | 28 | |||||||||||||
| 48,50 | ||||||||||||||||
| CL3 | 3150 | 2400 | 40,42,45 | 112 | 84 | 92 | 170 | 220 | 150 | 90 | 2,5 | 15 | 28 | 18 | 0,13 | 26,9 |
| 48,50,55,56 | ||||||||||||||||
| 60 | 142 | 107 | 36 | |||||||||||||
| CL5 | 8000 | 1680 | 50,55,56 | 112 | 84 | 145 | 220 | 290 | 200 | 130 | 5 | 30 | 40 | 25 | 0,45 | 55,8 |
| 60,63,65,70 | 142 | 107 | ||||||||||||||
| 71,75 | ||||||||||||||||
| 80,85,90 | 172 | 132 | ||||||||||||||
| CL6 | 11200 | 1500 | 60,63,65 | 142 | 107 | 160 | 246 | 320 | 230 | 140 | 5 | 25 | - | 25 | 0,70 | 79,9 |
| 70,71,75 | ||||||||||||||||
| 80,85,90,95 | 172 | 132 | ||||||||||||||
| 100 110 | 212 | 167 | ||||||||||||||
| CL7 | 18000 | 1270 | 65,70,71,75 | 142 | 107 | 185 | 286 | 350 | 260 | 170 | 5 | 40 | 40 | 30 | 1,15 | 109,5 |
| 80,85,90,95 | 172 | 132 | 25 | 45 | ||||||||||||
| 100 110 120 | 212 | 167 | ||||||||||||||
| CL8 | 22400 | 1140 | 80,85,90,95 | 172 | 132 | 210 | 325 | 380 | 315 | 190 | 5 | 35 | 45 | 30 | 2,38 | 133,8 |
| 100 110 120 | 212 | 167 | ||||||||||||||
| 130 140 | 252 | 202 | 30 | |||||||||||||
| CL9 | 28000 | 1000 | 90,95 | 172 | 132 | 220 | 335 | 430 | 365 | 210 | 5 | 40 | - | 30 | 3,55 | 171 |
| 100 110 120 125 | 212 | 167 | 30 | |||||||||||||
| 130 140 150 | 252 | 202 | ||||||||||||||
| 160 | 302 | 242 | ||||||||||||||
| CL10 | 50000 | 850 | 110 120 125 | 212 | 167 | 245 | 365 | 490 | 420 | 260 | 5 | 30 | - | 30 | 7,00 | 275,8 |
| 130 140 150 | 252 | 202 | ||||||||||||||
| 160 170 180 | 302 | 242 | ||||||||||||||
| CL11 | 71000 | 750 | 120 125 | 212 | 167 | 280 | 405 | 545 | 470 | 330 | 5 | 40 | - | 35 | 13,75 | 385 |
| 130 140 150 | 252 | 202 | ||||||||||||||
| 160 170 180 | 302 | 242 | 35 | |||||||||||||
| 190 200 220 | 352 | 282 | ||||||||||||||
| CL12 | 100000 | 660 | 140 150 | 252 | 202 | 350 | 485 | 590 | 520 | 340 | 5 | 45 | - | 35 | 21,5 | 540 |
| 160 170 180 | 302 | 242 | 38 | |||||||||||||
| 190 200 220 | 352 | 282 | ||||||||||||||
| 240 250 | 410 | 330 | ||||||||||||||
| CL13 | 140000 | 600 | 160 170 180 | 302 | 242 | 375 | 524 | 680 | 590 | 380 | 7,5 | 45 | - | 40 | 40,00 | 798,3 |
| 190 200 220 | 352 | 282 | ||||||||||||||
| 240 250 260 | 410 | 330 | ||||||||||||||
| 280 | 470 | 380 | ||||||||||||||
| CL14 | 200000 | 540 | 180 | 302 | 242 | 405 | 565 | 730 | 650 | 450 | 7,5 | 50 | - | 40 | 53,75 | 976,6 |
| 190 200 220 | 352 | 282 | ||||||||||||||
| 240 250 260 | 410 | 330 | ||||||||||||||
| 280 300 320 | 470 | 380 | ||||||||||||||
| CL15 | 250000 | 480 | 200 220 | 352 | 282 | 480 | 644 | 780 | 700 | 480 | 7,5 | 50 | - | 40 | 81,25 | 1182,5 |
| 240 250 260 | 410 | 300 | ||||||||||||||
| 280 300 320 | 470 | 380 | ||||||||||||||
| 340 360 | 550 | 450 | ||||||||||||||
| CL16 | 355000 | 425 | 240 250 260 | 410 | 330 | 535 | 720 | 900 | 785 | 530 | 10 | - | - | 50 | 150 | 1936 |
| 280 300 320 | 470 | 380 | ||||||||||||||
| 340 360 380 | 550 | 450 | ||||||||||||||
| 400 | 650 | 540 | ||||||||||||||
| CL17 | 560000 | 380 | 260 | 410 | 330 | 625 | 800 | 1000 | 885 | 630 | 10 | - | - | 50 | 285 | 2700 |
| 280 300 320 | 470 | 380 | ||||||||||||||
| 340 360 380 | 550 | 450 | ||||||||||||||
| 400 420 440 450 | 650 | 540 | ||||||||||||||
| CL18 | 710000 | 330 | 300 320 | 470 | 380 | 71 | 900 | 1100 | 990 | 710 | 10 | - | - | 50 | 400 | 3669 |
| 340 360 380 | 550 | 450 | ||||||||||||||
| 400 420 440 450 | 650 | 540 | ||||||||||||||
| 460 480 500 | ||||||||||||||||
| CL19 | 1000000 | 300 | 360 380 | 550 | 450 | 730 | 910 | 1250 | 1090 | 800 | 15 | - | - | 60 | 675 | 5138 |
| 400 420 440 450 | 650 | 540 | ||||||||||||||
| 460 480 500 | 800 | 680 | ||||||||||||||
| 530 560 | ||||||||||||||||
Note :
1. L'accouplement de l'inertie de masse et rotatoire sont approximation calculée par le diamètre minimum et la longueur maximale du trou.
2. le trou de la DZ 3. <140mm>
J1-type de diamètre ennuyé n'a pas besoin de la cloison d'extrémité d'axe au besoin.
4. Cette norme s'applique seulement à de vieux produits.
L'équipement de transmission de Judas du comté de Nanpi fabriquant Cie., Ltd est les entreprises qui se sont spécialisées dans la recherche et l'accouplement de production. Également nous pouvons développer des produits nouveaux et la volume-production. Avec une expérience riche, équipe professionnelle de R&D et divers équipement dans l'accouplement, il a des conditions supérieures à satisfaisant vos différentes conditions.
Les produits principaux de société sont : toutes sortes d'accouplements pour l'industrie de machines partout dans le mot, tel que l'accouplement élastique radial, l'accouplement bandé, l'accouplement universel, l'accouplement de vitesse de tambour, l'accouplement élastique de forme de fleur de prune, l'accouplement d'accouplement rigide Oldham, l'accouplement de chaîne de rouleau, l'accouplement de diaphragme, les accouplements élastiques de accouplement de goupille de douille de colonne, le goujon élastique, l'accouplement élastique de goujon, l'accouplement d'arbres de pompe, etc….
Les concepts de notre société est vivant sur la qualité et se développe sur l'honneur. L'accouplement a l'avantage de haute qualité, petit prix, modèles complets de produit. Notre société sera votre meilleur choix, et nous sommes dans l'attente pour coopérer avec vous.
