Qualité LTZ TLL Flexible LTZ TLL Disque flexible électronique automobile Usine

LTZ TLL Flexible LTZ TLL Disque flexible électronique automobile

Lieu d'origine:Chine

Nom de la marque:Purple Horn

Attestation:CE、ISO

Capacité d'approvisionnement:1000 ensembles/ensembles par Mois

Détails de produit

Mettre en évidence:

LTZ Pin Bush Coupling

,

Disque Pin Bush Coupling

,

LTZ Bush flexible Pin Coupling

Applicable Industries: Usine, ateliers de réparations de machines

Structure: Disque

Flexible Or Rigid: Flexible

Standard Or Nonstandard: Norme

Material: Acier

Color: Noir bouilli

Product Name: Accouplement élastique de goupille de douille de LTZ TLL avec la goupille de douille de ressort de r

Moq: 1 ensemble

Custom: Oui

Working Temperature: -20~70 ℃

Torque: 6.3~16000N.m

The Bolt Hole Inclination: 1h10

Type: trou Y, trou J, trou J1, trou Z

Size: Taille adaptée aux besoins du client

Packing: BOÎTE EN BOIS

Port: Tianjin

Description de produit

Pin élastique de douille de ressort de Pin Coupling With Brake Wheel de douille de LTZ TLL

Description de produit

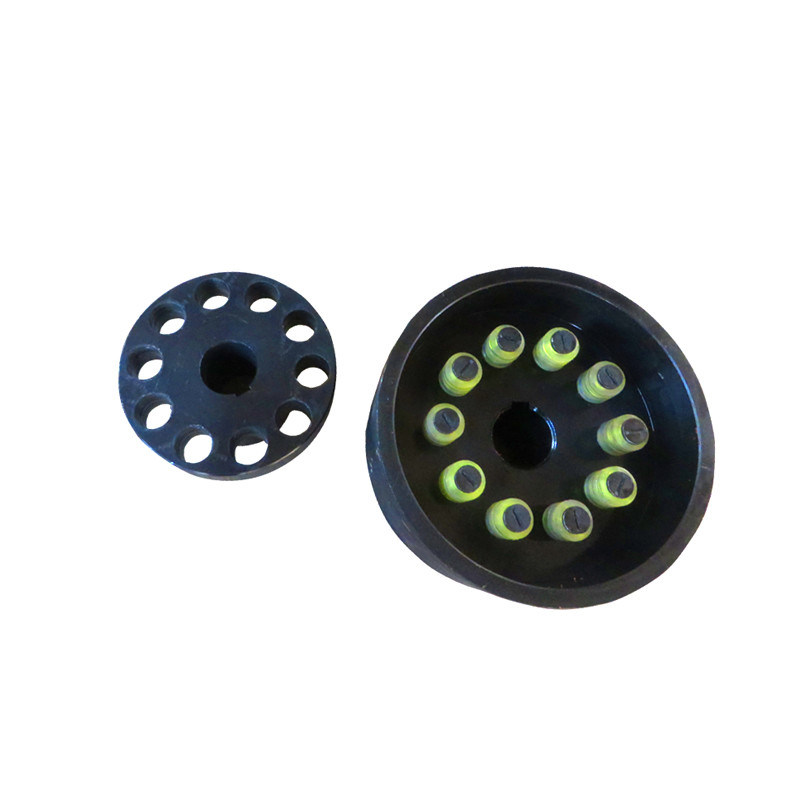

Introduction de la roue élastique de LTZ/TLL Pin Flexible Coupling With Brake

La roue de Pin Flexible Coupling With Brake d'élastique de LTZ/TLL est une force de verrouillage sur le groupe élastique de goupille de douille résultant de la surface de contact du couple de frottement, et comprime la douille élastique en caoutchouc pour transmettre le couple, ainsi elle peut être appliquée à la grande vitesse, la bonne base rigide, l'exactitude d'installation des conditions de travail. Mais le travail de la douille élastique est comprimé, parce que la taille de la douille élastique est petite et l'épaisseur est plus mince, et la capacité de déformation élastique est limitée. Par conséquent, bien que le type accouplements élastiques de LTZ de goupille de douille puisse compenser le déplacement et l'élasticité d'axe, la quantité permise de compensation au déplacement d'axe est moins, et l'élasticité est faible. Par conséquent, il est nécessaire de choisir l'environnement moteur avec la basse charge d'impact et la basse condition de atténuation.

Feartures :

1) Concevoir compact, installation facile.

2) Entretien, petite taille et poids léger commodes.

3) Très utilisé dans les systèmes moyens et mineurs de transport d'énergie conduits par des moteurs, tels que des ralentisseurs, grues, compresseurs, coveyers,

Nom de produit	l'accouplement de buisson de goupille, accouplement de goupille, a bagué l'accouplement flexible de goupille pour la pompe
DN millimètre	12~340mm
Couple évalué	250~180000 N·m
Vitesse permise	kN 850~6300·m
Matériel	45#steel
Application	Très utilisé dans la pompe, la fan, la métallurgie, l'exploitation, l'ingénierie et d'autres domaines.

LTZ TLL Flexible LTZ TLL Disque flexible électronique automobile 0

modèle	Couple nominal Tn (nanomètre)	Vitesse permise [n] (r/min)	Diamètre de trou d'axe d1 d2 DZ	Longueur			D0	D	B	S		Poids kilogramme	Moment de l'inertie Kg.m2
				Y	J, J1, Z
				L	L1	L
TLL1	125	3800	25 28	62	44	62	200	130	85	5	45	8,3	0,05
			30 32	82	60	82
			35
TLL2	250	3000	32 35				250	160	105	5		15,3	0,15
			38
			40 42	112	84	112
TLL3	500	2400	40 42				315	190	132	6		30	0,45
			45 48
TLL4	710	2400	45 48					224		6	65	39,6	0,5
			50 55
			56
			60 63	142	107	142
TLL5	1000	2400	50 55	112	84		315	250	168	6	65	47	1,26
			56
			60 63	142	107	142
			65 70
TLL6	2000	1900	63 65				400	315		8	80	92,6	1,63
			70 71
			75
			80 85	172	132	172
			90 95
TLL7	4000	1500	80 85				500	400	210	10	100	127,3	4,04
			90 95
			100 110	212	167	212
TLL8	8000	1200	100 110
			120 125				630	475	265	12	130	304,3	15
			130	252	202	252
TLL9	16000	1000	120 125	212	167	212	710	600	298	14	180	576,8	33
			130 140	252	202	252
			150
			160 170	302	242	302

Empaquetage et expédition

LTZ TLL Flexible LTZ TLL Disque flexible électronique automobile 1

Au sujet de nous

LTZ TLL Flexible LTZ TLL Disque flexible électronique automobile 2

L'équipement de transmission de Judas du comté de Nanpi fabriquant Cie., Ltd est les entreprises qui se sont spécialisées dans la recherche et l'accouplement de production. Également nous pouvons développer des produits nouveaux et la volume-production. Avec une expérience riche, équipe professionnelle de R&D et divers équipement dans l'accouplement, il a des conditions supérieures à satisfaisant vos différentes conditions.

Les produits principaux de société sont : toutes sortes d'accouplements pour l'industrie de machines partout dans le mot, tel que l'accouplement élastique radial, l'accouplement bandé, l'accouplement universel, l'accouplement de vitesse de tambour, l'accouplement élastique de forme de fleur de prune, l'accouplement d'accouplement rigide Oldham, l'accouplement de chaîne de rouleau, l'accouplement de diaphragme, les accouplements élastiques de accouplement de goupille de douille de colonne, le goujon élastique, l'accouplement élastique de goujon, l'accouplement d'arbres de pompe, etc….

Les concepts de notre société est vivant sur la qualité et se développe sur l'honneur. L'accouplement a l'avantage de haute qualité, petit prix, modèles complets de produit. Notre société sera votre meilleur choix, et nous sommes dans l'attente pour coopérer avec vous.
