Accouplement flexible de mâchoire
>
|
| Lieu d'origine | Chine |
| Nom de marque | Purple Horn |
| Certification | CE、ISO |
| Numéro de modèle | L de haute qualité araignée de mâchoire couplant L035 L050 L070 L075 L090 L095 L099 L100 L110 L150 L |

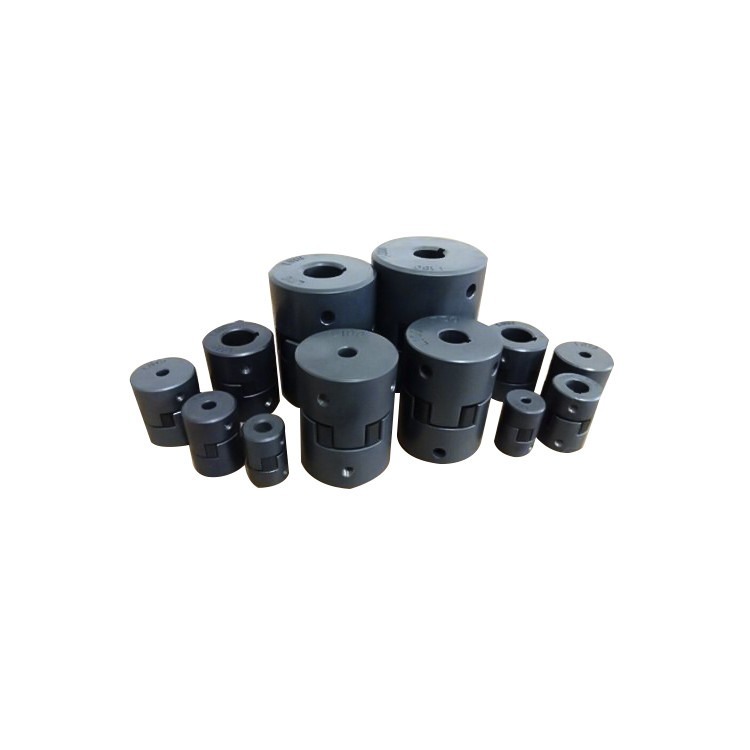

L de haute qualité araignée de mâchoire couplant L035 L050 L070 L075 L090 L095 L099 L100 L110 L150 L190 L225
Accouplement flexible/accouplements
1. Accouplement métallique d'une seule pièce de ressort
2. Contrecoup nul
3. Absorption du parallèle, du désalignement angulaire et du jeu axial d'axe par action de ressort
4. Caractéristiques de rotation dans le sens horaire et en sens inverse des aiguilles d'une montre identiques
5. Type de vis de réglage ou type de bride
6. Matériel : Alliage d'aluminium ou acier inoxydable ou d'autres matériaux par demande des clients.
7. Anti-corrsion, très utilisé en sciences médicales, chimie
8. Haut flexibilty
9. Pour le stepmotor de servomoteur
Lovejoy L standard type paramètres et données de accouplement d'araignée de mâchoire :
| Taille | Type | Trou standard | Ennuyez métrique | Pouce de trou | Dimensions | Torgue | Vitesse de rotation T/MN | La masse kilogramme | ||||||
| Minute | Maximum | Minute | Maximum | B | C | D | E | nanomètre nécessaire | ||||||
| L035 | 1 | 3 | 3 | 8 | 1/8" | 3/8" | 16 | 20,2 | 7,8 | 6,6 | - | 0,5 | 30,000 | 0,03 |
| L050 | 1 | 6 | 5 | 15 | 3/16" | 5/8" | 28 | 43 | 12 | 15,6 | - | 3 | 17,000 | 0,13 |
| L070 | 1 | 9 | 7 | 19 | 3/16" | 3/4" | 35 | 50,7 | 12,7 | 19 | - | 5 | 13,000 | 0,24 |
| L075 | 1 | 9 | 9 | 25 | 3/16" | 1" | 45 | 55 | 12,7 | 21 | - | 10 | 10,000 | 0,40 |
| L090 | 1 | 9 | 9 | 28 | 3/16" | 1 1/8" | 54 | 55 | 12,7 | 21 | - | 16 | 9,000 | 0,68 |
| L095 | 1 | 9 | 9 | 28 | 3/8" | 1 1/8" | 54 | 64 | 12,7 | 25,5 | - | 22 | 9,000 | 0,71 |
| L099 | 1 | 12 | 12 | 35 | 7/16" | 1 3/8" | 65 | 72,5 | 19 | 27 | - | 45 | 7,000 | 1,22 |
| L100 | 1 | 12 | 12 | 35 | 7/16" | 1 3/8" | 65 | 88,5 | 19 | 35 | - | 50 | 7,000 | 1,40 |
| L110 | 1 | 15 | 15 | 48 | 1/2 » | 1 7/8" | 84 | 108 | 22 | 43 | - | 90 | 5,000 | 3,00 |
| L150 | 1 | 15 | 15 | 48 | 5/8" | 1 7/8" | 96 | 115,4 | 25,4 | 45 | - | 150 | 5,000 | 5,00 |
| L190 | 2 | 19 | 19 | 55 | 5/8" | 2 1/4" | 115 | 133,4 | 25,4 | 54 | 102 | 200 | 4,200 | 7,60 |
| L225 | 2 | 19 | 19 | 65 | 3/4" | 2 5/8" | 127 | 153,4 | 26,4 | 64 | 108 | 300 | 4,200 | 9,00 |
