Effilez l'accouplement de grille
>
|
| Lieu d'origine | porcelaine de、 de Cangzhou |
| Nom de marque | jude |
| Certification | CE、ISO |
| Numéro de modèle | Grille couplant T10 T20 |

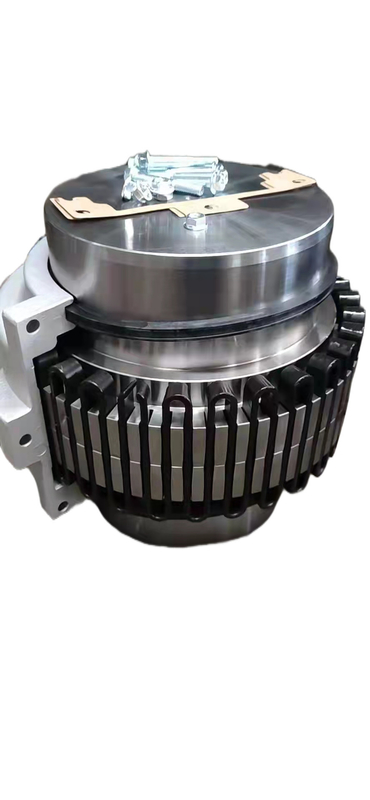

L'acier ISO9001 de T10 T20 Flex Taper Grid Coupling Standard 45# a certifié
Caractéristiques de grille de chandelle couplant T10 T20 :
1. conception fendue horizontale de couverture, idéale pour l'espace limité
2. permet facile d'accès au ressort de grille
3. bien adapté pour renverser des applications
4. couverture en aluminium moulée sous pression de grille de poids léger
5. conçu pour la facilité du remplacement d'entretien et de ressort de grille
6. les ressorts à haute résistance de grille assurent la représentation de accouplement supérieure et la plus longue vie de accouplement
7. interchangeable avec les accouplements industriellement compatibles de grille
| Taille | Serrez à la clé dynamométrique Tn N.m | Vitesse [n] T/MN | Trou d millimètre | Longueur | Total | L2 millimètre | D millimètre | D0 millimètre | Gap | Poids sans kilogramme ennuyé | Inertie | Huile de graissage |
| L millimètre | LO millimètre | C millimètre | kg.m2 | Kilogramme | ||||||||
| 1020T10 | 52 | 4500 | 28 | 47,6 | 98,2 | 66,7 | 97 | - | 3 | 1,95 | 0,0014 | 0,027 |
| 1030T10 | 149 | 4500 | 35 | 47,6 | 98,2 | 68,3 | 105,7 | - | 3 | 2,59 | 0,0022 | 0,041 |
| 1040T10 | 249 | 4500 | 42 | 50,8 | 104,6 | 69,9 | 114,3 | - | 3 | 3,36 | 0,0033 | 0,054 |
| 1050T10 | 435 | 4500 | 50 | 60,3 | 123,6 | 80,9 | 135,1 | - | 3 | 5,44 | 0,0073 | 0,068 |
| 1060T10 | 684 | 4350 | 56 | 63,5 | 130 | 93,5 | 157,8 | - | 3 | 7,26 | 0,0119 | 0,036 |
| 1070T10 | 994 | 4125 | 65 | 76,2 | 155,4 | 96,8 | 158,8 | - | 3 | 10,44 | 0,0185 | 0,113 |
| 1080T10 | 2050 | 3600 | 80 | 88,9 | 180,8 | 115,6 | 190,5 | - | 3 | 17,7 | 0,0451 | 0,172 |
| 1090T10 | 3730 | 3600 | 95 | 98,4 | 199,8 | 122,2 | 211,1 | - | 3 | 25,4 | 0,0787 | 0,254 |
| 1100T10 | 6280 | 2440 | 110 | 120,6 | 246,2 | 155,4 | 251 | - | 5 | 42,2 | 0,178 | 0,426 |
| 1110T10 | 9320 | 2250 | 120 | 127 | 259 | 161,5 | 269,7 | - | 5 | 54,4 | 0,27 | 0,508 |
| 1120T10 | 13700 | 2025 | 140 | 149,2 | 304,4 | 191,5 | 307,8 | - | 6 | 81,2 | 0,514 | 0,735 |
| 1130T10 | 19900 | 1800 | 170 | 161,9 | 329,8 | 195,1 | 345,9 | - | 6 | 121 | 0,959 | 0,908 |
| 1140T10 | 28600 | 1650 | 200 | 184,2 | 374,4 | 201,2 | 384 | - | 6 | 178 | 1,85 | 1,135 |
| 1150T10 | 39800 | 1500 | 215 | 182,9 | 371,8 | 271,5 | 453,1 | 391,2 | 6 | 227 | 3,49 | 1,952 |
| 1160T10 | 55900 | 1350 | 240 | 198,1 | 402,2 | 278,4 | 501,9 | 436,9 | 6 | 309 | 5,82 | 2,815 |
| 1170T10 | 74600 | 1225 | 280 | 215,9 | 437,8 | 307,3 | 566,9 | 487,2 | 6 | 448 | 10,4 | 3,496 |
| 1180T10 | 103000 | 1100 | 300 | 238,8 | 483,6 | 321,1 | 629,9 | 554,7 | 6 | 619 | 18,3 | 3,768 |
| 1190T10 | 137000 | 1050 | 335 | 259,1 | 524,2 | 325,1 | 675,6 | 607,8 | 6 | 776 | 26,1 | 4,4 |
| 1200T10 | 186000 | 900 | 360 | 279,4 | 564,8 | 355,6 | 756,9 | 660,4 | 6 | 1057 | 43,5 | 5,63 |
| 1210T10 | 249000 | 820 | 390 | 301,8 | 622,6 | 431,8 | 844,6 | 750,8 | 13 | 1424 | 75,5 | 10,53 |
| 1220T10 | 336000 | 730 | 420 | 325,1 | 663,2 | 490,2 | 920,8 | 822,2 | 13 | 1785 | 113 | 16,07 |
| 1230T10 | 435000 | 680 | 450 | 345,4 | 703,8 | 546,1 | 1003,3 | 904,7 | 13 | 2267 | 175 | 24,06 |
| 1240T10 | 559000 | 630 | 480 | 368,3 | 749,6 | 647,7 | 1087,1 | - | 13 | 2950 | 339 | 33,82 |
| 1250T10 | 746000 | 580 | 510 | 401,3 | 815,6 | 698,5 | 1181,1 | - | 13 | 3833 | 524 | 50,17 |
| 1260T10 | 932000 | 540 | 550 | 431,8 | 876,6 | 762 | 1260,9 | - | 13 | 4682 | 7111 |
67,24
|
