Effilez l'accouplement de grille
>
|
| Lieu d'origine | porcelaine de、 de Cangzhou |
| Nom de marque | jude |
| Certification | CE、ISO |

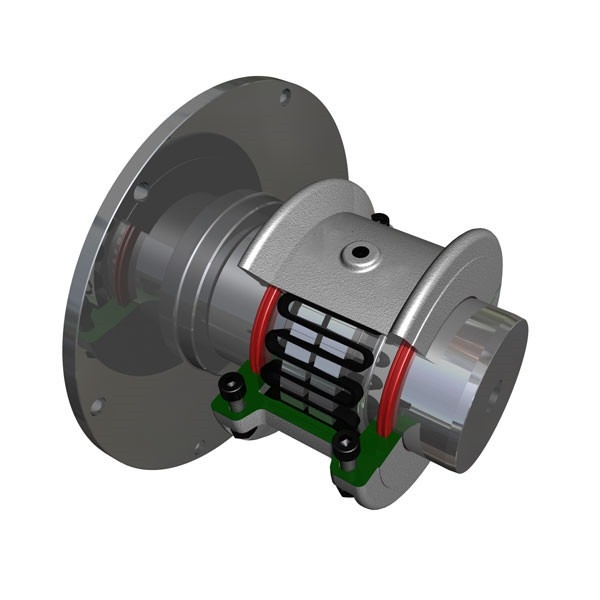

Accouplement de grille/ressort serpentin couplant l'accouplement flexible de accouplement bibby de /the avec le disque JSP de frein
Caractéristiques de l'accouplement de grille de JSP :
1. Conception fendue horizontale de couverture, idéale pour l'espace limité
2. Permet facile d'accès au ressort de grille
3. Bien adapté pour renverser des applications
4. Couverture en aluminium moulée sous pression de grille de poids léger
5. Conçu pour la facilité du remplacement d'entretien et de ressort de grille
6. Les ressorts à haute résistance de grille assurent la représentation de accouplement supérieure et la plus longue vie de accouplement
7. Interchangeable avec les accouplements industriellement compatibles de grille
Des accouplements de JUDE Shaft sont employés dans la technologie servo d'entraînement, machines-outils, machines d'emballage, systèmes d'automation, presses typographiques, robots industriels, contrôle et technologie, et mécanique générale de positionnement.
Images détaillées
|
| Taille | Couple Tm/N-m | Vitesse [n] (r/min) | Frein | Trou d | Longueur | D | D1 | C | Kilogrammes de poids | Injection d'huile | ||
| DIAMÈTRE D0 | Largeur B | L | L1 | |||||||||
| JSP1 | 200 | 3800 | 315 | 30 | 20-50 | 63 | 88 | 150 | 125 | 3 | 9,579 | 0,086 |
| JSP2 | 315 | 3200 | 25-63 | 76 | 88 | 162 | 133 | 12,349 | 0,1135 | |||
| JSP3 | 630 | 2800 | 30-75 | 88 | 88 | 193 | 152 | 19,794 | 0,1725 | |||
| JSP4 | 1000 | 2700 | 400 | 35-85 | 98 | 88 | 212 | 179 | 28,42 | 0,254 | ||
| JSP5 | 1800 | 2400 | 40-100 | 120 | 119 | 250 | 216 | 6 | 47,76 | 0,427 | ||
| JSP6 | 2800 | 2200 | 450 | 50-110 | 127 | 146 | 270 | 241 | 64,922 | 0,5085 | ||
| JSP7 | 4500 | 2000 | 500 | 60-125 | 150 | 149 | 308 | 276 | 91,35 | 0,729 | ||
| JSP8 | 6300 | 1800 | 560 | 70-150 | 162 | 152 | 346 | 295 | 131,66 | 0,908 | ||
| JSP9 | 9000 | 1600 | 630 | 80-180 | 184 | 158 | 384 | 330 | 184,798 | 1,135 | ||
| JSP10 | 12500 | 1500 | 800 | 90-200 | 182 | 183 | 453 | 368 | 253,332 | 1,9068 | ||
| JSP11 | 16000 | 1300 | 900 | 100-220 | 198 | 198 | 500 | 400 | 336,414 | 2,8148 | ||
