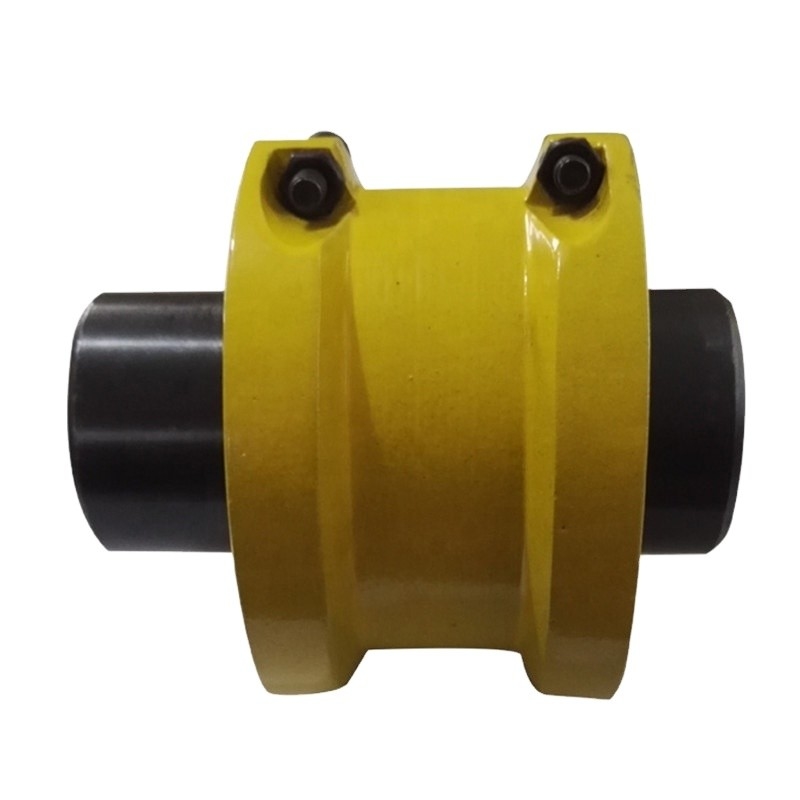

Effilez l'accouplement de grille
>
|
| Lieu d'origine | porcelaine de、 de Cangzhou |
| Nom de marque | jude |
| Certification | CE、ISO |
L'accouplement de grille est très utilisé en métallurgie, extraction, levage, transport, pétrole, produit chimique, bateaux, textile, industrie de lumière, machines agricoles, machines et pompes d'impression, fans, compresseurs, machines-outils et tous autres matériel mécanique et transmission d'axe d'industrie.
le ressort 1.The serpentin comme élément élastique, le fort élastique améliore en même temps, considérablement le couple d'accouplement de grille, très utilisé dans les machines lourdes et les machines générales. Le département de technologie spécial de ressort serpentin, a la longue durée de vie, laissant une vitesse plus élevée, a la bonne capacité de compenser dans l'axial, le radial et l'angle
efficacité de la transmission 2.High, sécurité de début. L'efficacité de transmission jusqu'à de 99,47%, capacité de surcharge à court terme est deux fois le couple évalué, sécurité d'opération.
structure 3.Simple, ensemble commode et démontage, longue durée de vie
l'effet 4.Damping est bon pour éviter la résonance.
| Taille | Serrez à la clé dynamométrique Tn KN.m | Vitesse (n) r/min | Trou d | Longueur L | Longueur totale L0 | L2 | D | D1 | t | Poids kilogramme | Injection kilogramme d'huile | Déplacement permis | ||
| Y radial | X axial | A angulaire | ||||||||||||
| JS1 | 0,045 | 4500 | 18-22 | 47 | 97 | 66 | 95 | - | 3 | 1,91 | 0,027 | 0,15 | ±0.3 | 0,076 |
| JS2 | 0,14 | 4500 | 22-35 | 47 | 97 | 68 | 105 | - | 3 | 2,59 | 0,041 | 0,15 | ±0.3 | 0,076 |
| JS3 | 0,224 | 4500 | 25-42 | 50 | 103 | 70 | 115 | - | 3 | 3,36 | 0,054 | 0,15 | ±0.3 | 0,076 |
| JS4 | 0,4 | 4500 | 32-60 | 60 | 123 | 80 | 130 | - | 3 | 5,45 | 0,068 | 0,2 | ±0.3 | 0,1 |
| JS5 | 0,63 | 4350 | 40-56 | 63 | 129 | 92 | 150 | - | 3 | 7,26 | 0,086 | 0,2 | ±0.3 | 0,127 |
| JS6 | 0,9 | 4125 | 48-65 | 76 | 155 | 95 | 160 | - | 3 | 10,4 | 0,113 | 0,2 | ±0.3 | 0,127 |
| JS7 | 1,8 | 3600 | 55-80 | 89 | 181 | 116 | 190 | - | 3 | 17,7 | 0,172 | 0,2 | ±0.3 | 0,15 |
| JS8 | 3,15 | 3600 | 65-95 | 98 | 199 | 122 | 210 | - | 3 | 25,4 | 0,254 | 0,2 | ±0.3 | 0,18 |
| JS9 | 5,6 | 2440 | 75-110 | 120 | 245 | 155 | 250 | - | 5 | 42,2 | 0,426 | 0,25 | ±0.5 | 0,2 |
| JS10 | 8 | 2250 | 85-120 | 127 | 259 | 162 | 270 | - | 5 | 54,5 | 0,508 | 0,25 | ±0.5 | 0,23 |
| JS11 | 12,5 | 2025 | 90-140 | 149 | 304 | 192 | 310 | - | 6 | 81,3 | 0,735 | 0,28 | ±0.6 | 0,25 |
| JS12 | 18 | 1800 | 110-170 | 162 | 330 | 195 | 346 | - | 6 | 121 | 0,908 | 0,28 | ±0.6 | 0,3 |
| JS13 | 25 | 1650 | 120-200 | 184 | 374 | 201 | 384 | - | 6 | 178 | 1,135 | 0,28 | ±0.6 | 0,33 |
| JS14 | 35,5 | 1500 | 140-200 | 183 | 372 | 271 | 450 | 391 | 6 | 234 | 1,952 | 0,3 | ±0.6 | 0,4 |
| JS15 | 50 | 1350 | 160-240 | 198 | 402 | 279 | 500 | 431 | 6 | 317 | 2,815 | 0,3 | ±0.6 | 0,45 |
| JS16 | 63 | 1225 | 180-280 | 216 | 438 | 304 | 566 | 487 | 6 | 448 | 3,496 | 0,3 | ±0.6 | 0,5 |
| JS17 | 90 | 1100 | 200-300 | 239 | 484 | 322 | 630 | 555 | 6 | 620 | 3,76 | 0,38 | ±0.6 | 0,56 |
| JS18 | 125 | 1050 | 240-320 | 260 | 526 | 356 | 675 | 608 | 6 | 776 | 4,4 | 0,38 | ±0.6 | 0,6 |
| JS19 | 160 | 900 | 280-360 | 280 | 566 | 355 | 756 | 660 | 6 | 1058 | 5,63 | 0,38 | ±1.3 | 0,68 |
| JS20 | 224 | 820 | 300-380 | 305 | 623 | 432 | 845 | 751 | 13 | 1426 | 10,5 | 0,46 | ±1.3 | 0,74 |
| JS21 | 315 | 730 | 320-420 | 325 | 663 | 490 | 920 | 822 | 13 | 1787 | 16,1 | 0,46 | ±1.3 | 0,8 |
| JS22 | 400 | 680 | 340-450 | 345 | 703 | 546 | 1000 | 905 | 13 | 2269 | 24,1 | 0,48 | ±1.3 | 0,89 |
| JS23 | 500 | 630 | 360-480 | 368 | 749 | 648 | 1087 | - | 13 | 2951 | 33,8 | 0,48 | ±1.3 | 0,96 |
| JS24 | 630 | 580 | 400-460 | 401 | 815 | 698 | 1180 | - | 13 | 3836 | 50,2 | 0,5 | ±1.3 | 1,07 |
| JS25 | 800 | 540 | 420-500 | 432 | 877 | 762 | 1260 | - | 13 | 4686 | 67,2 | 0,5 | ±1.3 | 1,77 |
L'équipement de transmission de Judas du comté de Nanpi fabriquant Cie., Ltd est les entreprises qui se sont spécialisées dans la recherche et l'accouplement de production. Également nous pouvons développer des produits nouveaux et la volume-production. Avec une expérience riche, équipe professionnelle de R&D et divers équipement dans l'accouplement, il a des conditions supérieures à satisfaisant vos différentes conditions.
Les produits principaux de société sont : toutes sortes d'accouplements pour l'industrie de machines partout dans le mot, tel que l'accouplement élastique radial, l'accouplement bandé, l'accouplement universel, l'accouplement de vitesse de tambour, l'accouplement élastique de forme de fleur de prune, l'accouplement d'accouplement rigide Oldham, l'accouplement de chaîne de rouleau, l'accouplement de diaphragme, les accouplements élastiques de accouplement de goupille de douille de colonne, le goujon élastique, l'accouplement élastique de goujon, l'accouplement d'arbres de pompe, etc….
Les concepts de notre société est vivant sur la qualité et se développe sur l'honneur. L'accouplement a l'avantage de haute qualité, petit prix, modèles complets de produit. Notre société sera votre meilleur choix, et nous sommes dans l'attente pour coopérer avec vous.
Q1 : Est-vous société commerciale ou le fabricant ?
: Nous sommes usine.
Q2 : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
: : Oui, nous pourrions offrir l'échantillon mais pas pour libre. En fait nous avons un principe très bon des prix, quand vous faites la commande en gros coûtez alors de l'échantillon serez de retour à vous.
Q3 : De quelle longueur est-il votre délai de livraison ?
: Généralement c'est de 10-15 jours si les marchandises sont en stock. ou c'est de 7-25 jours si les marchandises ne sont pas en stock, il est selon la quantité.
Q4 : De quelle longueur est-elle votre garantie ?
: Notre garantie est de 12 mois.
Q5 : Avez-vous des procédures d'inspection pour l'accouplement ?
: auto-inspection 100% avant l'emballage
Q6. Quel est votre paiement ?
: 1) 100% T/T. 2) 30% à l'avance, d'autres avant expédition. 3) L/C Q7 : Est-ce que je peux avoir une visite à votre usine avant l'ordre ? : Sûr, bienvenu pour visiter notre usine.
