XL GE Rotex Flexible Jaw Minimal Loss 98A Rectification Synchrone

Lieu d'origine:Chine
Nom de la marque:Purple Horn
Attestation:CE、ISO
Numéro de modèle:GE Rotex
Quantité minimum de commande:1
Conditions de paiement:L/C, D/A, D/P, T/T, Western Union
Détails de produit
Mettre en évidence:

accouplement flexible de mâchoire de rotex

,

Mâchoire flexible couplant le couple élevé

,

araignée d'accouplement de la mâchoire 98A
Standard Or Nonstandard: Norme
Surface Treatment: Pistolage électrostatique
The Radial Displacement: 0.2~0.6mm
Flexible Or Rigid: Flexible
Material: Acier 45#
Product Name: Pignons pour recto, le duplex et la chaîne triple
Body Material: Acier
Application: machines, textile, exploitation, nourriture, vin, véhicules électriques et d'autres industries
Spider Color: Pourpre
Hardness: 98A
Description de produit

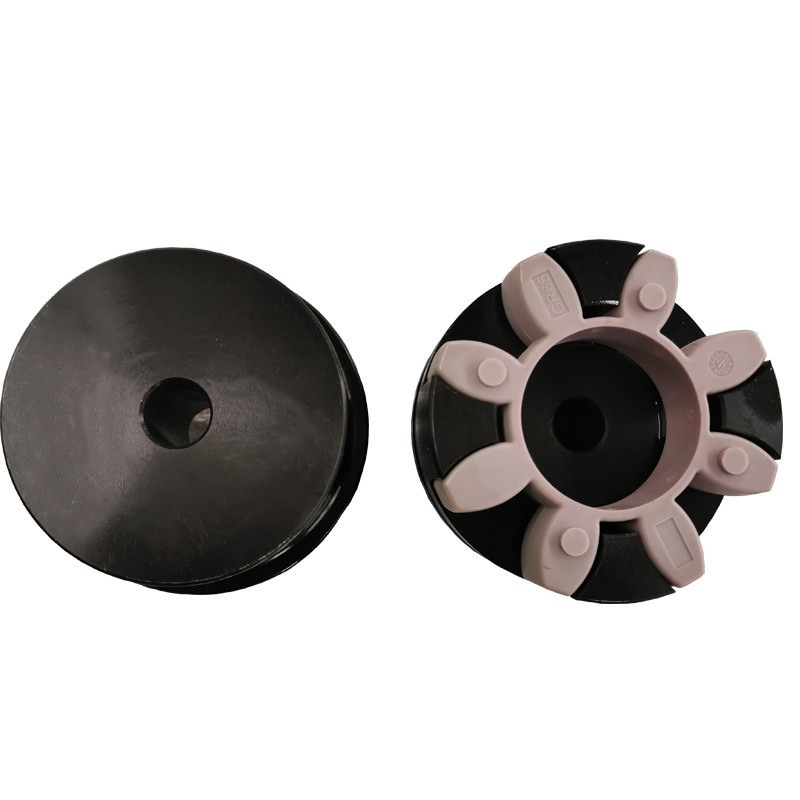

Accouplement flexible de mâchoire de XL GE Rotex, le même type de Rotex couplant 98 un accouplement pourpre d'araignée d'araignée



CARACTÉRISTIQUES ET AVANTAGES

Les accouplements incurvés de mâchoire peuvent être employés dans beaucoup d'applications et servir d'

accouplement polyvalent. La conception de base de la mâchoire incurvée tient compte d'un couple plus élevé

capacité dans un design compact. La dent incurvée a un plus grand secteur de contact qui

lui donne la capacité élevée de couple, et réduit la pression de bord. Elle s'adaptera

désalignement axial, radial et angulaire d'axe.

Les hub sont produits à partir d'un grand choix de matériaux comprenant : fonte en aluminium et grise,

Acier inoxydable en acier et. Les éléments d'araignée sont disponibles dans le divers duromètre

options dans l'uréthane et le Hytrel. Les araignées peuvent exécuter sous le devoir normal

conditions de cycle aux cycles résistants qui incluent le chargement de choc et peuvent réduire au minimum des vibrations de torsion dans le système.





Caractéristiques du produit



1. Conception de trois morceaux

2. Aucune lubrification n'a exigé

3. Duromètre variable

4. Éléments d'uréthane

5. Aucun contact métal sur métal

6. Capacités élevées de couple

7. Matériaux variables de hub





XL GE Rotex Flexible Jaw Minimal Loss 98A Rectification Synchrone 0



Taille Type Couple Tn (N.m) Max Speed [n] (r/min) Di DZ de diamètre de trou d'axe Longueur L de trou D D : La DZ E S Moment de l'inertie (Kg-m2) Poids (kilogrammes)
GS19 XL1 34 19000 6-19-24 25 40 32 40 16 2 0,0008 0,328
GS24 XL2 120 14000 8-24-28 30 55 40 55 18 2 0,0003 0,66
GS28 XL3 320 11800 10-28-38 35 65 48 65 20 2,5 0,0007 1,16
GS38 XL4 650 9500 12-38-45 45 80 66 78 24 3 0,002 2,27
GS42 XL5 900 8000 14-42-55 50 98 75 94 26 3 0,005 3,57
GS48 XL6 1050 7100 1548-60 56 105 85 104 28 3,5 0,008 4,80
GS55 XL7 1250 6300 20-55-70 65 120 98 118 30 4 0,016 7,37
GS65 XL8 1280 5600 22~65-75 75 135 115 134 35 4,5 0,031 10,89
GS75 XL9 2930 4750 30-75-90 85 160 135 158 40 5 0,068 17,73
GS90 XL10 7200 3750 40-90-100 100 200 160 180 45 5,5 0,159 29,60
GS100 XL11 9900 3350 50-100-110 110 225 180 200 50 6 0,277 41
GS110 XL12 12000 3000 60-110-125 120 255 200 230 55 6,5 0,51 58,6
  XL13 15000 2650 60-125-145 140 290 230 265 60 7 1 88,4
  XL14 22000 2360 60-140-165 155 320 255 300 65 7,5 17 120,6
  XL15 30000 2000 80-160-190 175 370 290 345 75 9 3,35 179,1
  XL16 35000 1800 85-180-220 195 420 325 400 85 10,5 6,37 261,0





XL GE Rotex Flexible Jaw Minimal Loss 98A Rectification Synchrone 1



Expédition et empaquetage

XL GE Rotex Flexible Jaw Minimal Loss 98A Rectification Synchrone 2
