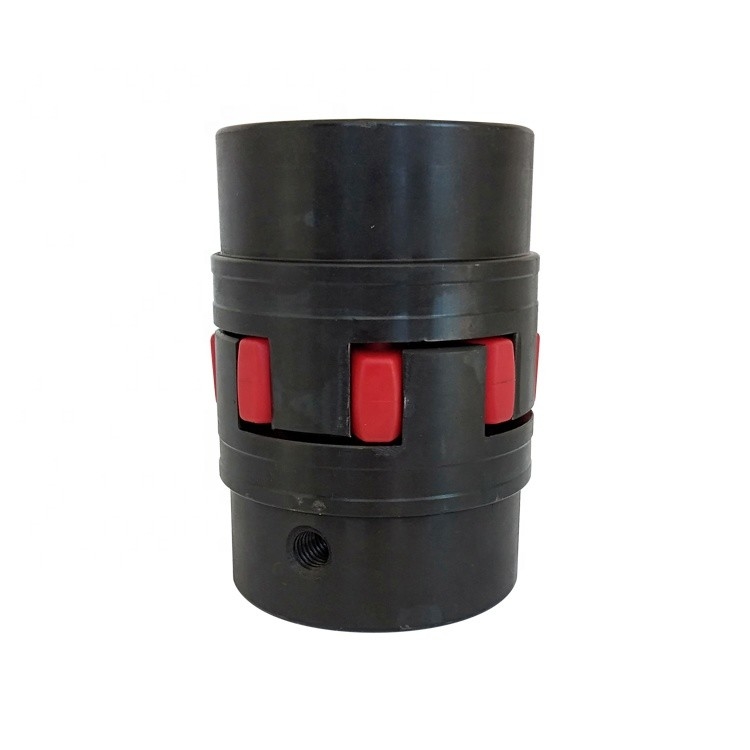

Accouplement flexible de mâchoire
>
|
|
| Lieu d'origine | porcelaine de、 de Cangzhou |
| Nom de marque | jude |
| Certification | CE、ISO |
| Numéro de modèle | XL2 ROTEX24 |
CARACTÉRISTIQUES ET AVANTAGES
Les accouplements incurvés de mâchoire peuvent ser dans beaucoup d'applications et service de l'
accouplement polyvalent. La conception de base de la mâchoire incurvée tient compte d'un couple plus élevé
capacité dans un design compact. La dent incurvée a un plus grand secteur de contact qui
lui donne la capacité élevée de couple, et réduit la pression de bord. Elle s'adaptera
désalignement axial, radial et angulaire d'axe.
Les hub sont produits à partir d'un grand choix de matériaux comprenant : fonte en aluminium et grise,
Acier inoxydable en acier et. Les éléments d'araignée sont disponibles dans le divers duromètre
options dans l'uréthane et le Hytrel. Les araignées peuvent exécuter sous le devoir normal
conditions de cycle aux cycles résistants qui incluent le chargement de choc et peuvent réduire au minimum
vibrations de torsion dans le système.
Caractéristiques du produit
1. Conception de trois morceaux
2. Aucune lubrification n'a exigé
3. duromètre variable
4. éléments d'uréthane
5. Aucun contact métal sur métal
6. capacités élevées de couple
7. matériaux variables de hub
| Taille | Type | Couple Tn (N.m) | Max Speed [n] (r/min) | Di DZ de diamètre de trou d'axe | Longueur L de trou | D | D : | La DZ | E | S | Moment de l'inertie (Kg-m2) | Poids (kilogrammes) |
| GS19 | XL1 | 34 | 19000 | 6-19-24 | 25 | 40 | 32 | 40 | 16 | 2 | 0,0008 | 0,328 |
| GS24 | XL2 | 120 | 14000 | 8-24-28 | 30 | 55 | 40 | 55 | 18 | 2 | 0,0003 | 0,66 |
| GS28 | XL3 | 320 | 11800 | 10-28-38 | 35 | 65 | 48 | 65 | 20 | 2,5 | 0,0007 | 1,16 |
| GS38 | XL4 | 650 | 9500 | 12-38-45 | 45 | 80 | 66 | 78 | 24 | 3 | 0,002 | 2,27 |
| GS42 | XL5 | 900 | 8000 | 14-42-55 | 50 | 98 | 75 | 94 | 26 | 3 | 0,005 | 3,57 |
| GS48 | XL6 | 1050 | 7100 | 1548-60 | 56 | 105 | 85 | 104 | 28 | 3,5 | 0,008 | 4,80 |
| GS55 | XL7 | 1250 | 6300 | 20-55-70 | 65 | 120 | 98 | 118 | 30 | 4 | 0,016 | 7,37 |
| GS65 | XL8 | 1280 | 5600 | 22~65-75 | 75 | 135 | 115 | 134 | 35 | 4,5 | 0,031 | 10,89 |
| GS75 | XL9 | 2930 | 4750 | 30-75-90 | 85 | 160 | 135 | 158 | 40 | 5 | 0,068 | 17,73 |
| GS90 | XL10 | 7200 | 3750 | 40-90-100 | 100 | 200 | 160 | 180 | 45 | 5,5 | 0,159 | 29,60 |
| GS100 | XL11 | 9900 | 3350 | 50-100-110 | 110 | 225 | 180 | 200 | 50 | 6 | 0,277 | 41 |
| GS110 | XL12 | 12000 | 3000 | 60-110-125 | 120 | 255 | 200 | 230 | 55 | 6,5 | 0,51 | 58,6 |
| XL13 | 15000 | 2650 | 60-125-145 | 140 | 290 | 230 | 265 | 60 | 7 | 1 | 88,4 | |
| XL14 | 22000 | 2360 | 60-140-165 | 155 | 320 | 255 | 300 | 65 | 7,5 | 17 | 120,6 | |
| XL15 | 30000 | 2000 | 80-160-190 | 175 | 370 | 290 | 345 | 75 | 9 | 3,35 | 179,1 | |
| XL16 | 35000 | 1800 | 85-180-220 | 195 | 420 | 325 | 400 | 85 | 10,5 | 6,37 | 261,0 |
Application
Principalement utilisé dans l'exploitation, métallurgique, le ciment, les produits chimiques, la construction, les matériaux de construction, le courant électrique, la télécommunication, les textiles, et les départements de transport.
Comme :
Convoyeur : Convoyeur de la ceinture conveyor.AFC. Convoyeur à chaînes. Convoyeur de vis.
Pompe : Pompe à eau, pompe à huile, pompe de neige fondue, etc.
Fan : Fan d'ébauche, tarare, fan de chaudière, etc.
Excavatrice : Excavatrice de seau. Excavateurs à roue-pelle. Récupérateur d'empileur de roue de seau.
Grue : Grue à tour. Grue de portique. Grue de pont.
D'autres : Divers ascenseurs. Rabot. Machine de la boule mill.Crusher.Recreation.
Équipement de mélangeur. Centrifuger. Washer.Leather-making machine.machine pour
machine de tréfilage de mélangeur de parc de récréation. Extrudeuse, broyeur de restes de chaudière.
Conducteur en plastique. Machine sentante en caoutchouc, etc.
L'équipement de transmission de Judas du comté de Nanpi fabriquant Cie., Ltd est les entreprises qui se sont spécialisées dans la recherche et l'accouplement de production. Également nous pouvons développer des produits nouveaux et la volume-production. Avec une expérience riche, équipe professionnelle de R&D et divers équipement dans l'accouplement, il a des conditions supérieures à satisfaisant vos différentes conditions.
Les produits principaux de société sont : toutes sortes d'accouplements pour l'industrie de machines partout dans le mot, tel que l'accouplement élastique radial, l'accouplement bandé, l'accouplement universel, l'accouplement de vitesse de tambour, l'accouplement élastique de forme de fleur de prune, l'accouplement d'accouplement rigide Oldham, l'accouplement de chaîne de rouleau, l'accouplement de diaphragme, les accouplements élastiques de accouplement de goupille de douille de colonne, le goujon élastique, l'accouplement élastique de goujon, l'accouplement d'arbres de pompe, etc….
Les concepts de notre société est vivant sur la qualité et se développe sur l'honneur. L'accouplement a l'avantage de haute qualité, petit prix, modèles complets de produit. Notre société sera votre meilleur choix, et nous sommes dans l'attente pour coopérer avec vous.
Q1 : Est-vous société commerciale ou le fabricant ?
: Nous sommes usine.
Q2 : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
: : Oui, nous pourrions offrir l'échantillon mais pas pour libre. En fait nous avons un principe très bon des prix, quand vous faites la commande en gros coûtez alors de l'échantillon serez de retour à vous.
Q3 : De quelle longueur est-il votre délai de livraison ?
: Généralement c'est de 10-15 jours si les marchandises sont en stock. ou c'est de 7-25 jours si les marchandises ne sont pas en stock, il est selon la quantité.
Q4 : De quelle longueur est-elle votre garantie ?
: Notre garantie est de 12 mois.
Q5 : Avez-vous des procédures d'inspection pour l'accouplement ?
: auto-inspection 100% avant l'emballage
Q6. Quel est votre paiement ?
: 1) 100% T/T. 2) 30% à l'avance, d'autres avant expédition. 3) L/C Q7 : Est-ce que je peux avoir une visite à votre usine avant l'ordre ? : Sûr, bienvenu pour visiter notre usine.
