Accouplement flexible de mâchoire
>
|
|
| Lieu d'origine | porcelaine de、 de Cangzhou |
| Nom de marque | jude |
| Certification | CE、ISO |
| Numéro de modèle | LMZ |

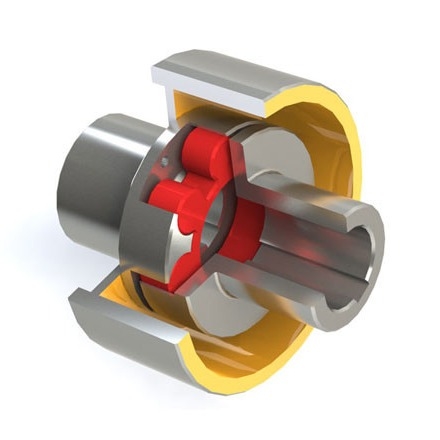

Introduction de LMZ-II/MLL-II Plum Coupling With Brake Wheel intégrale flexible
Le LMZ-II/MLL-II Plum Coupling With Brake Wheel intégrale flexible se compose principalement de deux dents convexes, qui étroitement s'engage et est soumis à l'extrusion radiale pour transmettre le couple. Quand le biaxial a la compensation relative, l'élément élastique a la déformation élastique correspondante, qui joue un rôle automatique de compensation.
Le LMZ-II/MLL-II Plum Coupling With Brake Wheel intégrale flexible a les caractéristiques suivantes :
(1) le travail est stable et fiable, et a la bonne atténuation, le tampon et la représentation électrique d'isolation.
(2) la structure est simple, la taille radiale est petite, le poids est léger, et le moment de l'inertie est petit. Il convient aux occasions moyennes et à grande vitesse.
(3) il a la grande capacité axiale, radiale et angulaire de compensation.
(4) l'élément élastique de polyuréthane de haute résistance est portance résistante à l'usure et, long durée de vie, sûr et fiable.
(5) l'accouplement n'a pas besoin de lubrification, et les travaux d'entretien sont moins, et ils peuvent fonctionner sans interruption pendant longtemps.
|
LMZ-I |
LMZ-II |
| Modèle | Couple nominal Tn N.m | Vitesse de clou (n) r/min | Diamètre d1 d2 d'ouverture | Longness millimètre d'ouverture | L0 recommandatoire | D0 | B | D | La plupart de poids kilogramme | ||
| L | L recommandatoire | LMZ-I | LMZ-II | ||||||||
| LMZ5-I-160 | 250 | 4750 | 25-45 | 44-112 | 50 | 127 | 188,5 | 160 | 70 | 105 | 9 |
| LMZ5-II-160 | 10 | ||||||||||
| LMZ5-I-200 | 250 | 3800 | 25-45 | 44-112 | 50 | 127 | 203,5 | 200 | 85 | 105 | 10 |
| LMZ5-II-200 | 14 | ||||||||||
| LMZ6-I-200 | 400 | 3800 | 30-48 | 60-112 | 55 | 143 | 215 | 200 | 85 | 125 | 14 |
| LMZ6-II-200 | 17 | ||||||||||
| LMZ7-I-200 | 630 | 3800 | 35-56 | 60-112 | 60 | 159 | 227 | 200 | 85 | 145 | 17 |
| LMZ7-II-200 | 22 | ||||||||||
| LMZ7-I-250 | 630 | 3050 | 35-56 | 60-112 | 60 | 159 | 257 | 250 | 105 | 145 | 22 |
| LMZ7-II-250 | 27 | ||||||||||
| LMZ8-I-250 | 1120 | 3050 | 45-65 | 84-142 | 70 | 181 | 270 | 250 | 105 | 170 | 27 |
| LMZ8-II-250 | 32 | ||||||||||
| LMZ8-I-315 | 1120 | 2400 | 45-65 | 84-142 | 70 | 181 | 300 | 315 | 135 | 170 | 35 |
| LMZ8-II-315 | 40 | ||||||||||
| LMZ9-I-315 | 1800 | 2400 | 50-80 | 84-142 | 80 | 208 | 319 | 215 | 135 | 200 | 48 |
| LMZ9-II-315 | 56 | ||||||||||
| LMZ9-I-400 | 1800 | 1900 | 50-80 | 84-142 | 80 | 208 | 354 | 400 | 170 | 200 | 62 |
| LMZ9-II-400 | 76 | ||||||||||
| LMZ10-I-400 | 2800 | 1900 | 60-100 | 107-172 | 90 | 230 | 369 | 400 | 170 | 230 | 84 |
| LMZ10-II-400 | 94 | ||||||||||
| LMZ10-I-500 | 2800 | 1500 | 60-100 | 107-172 | 90 | 230 | 423 | 500 | 210 | 230 | 110 |
| LMZ10-II-500 | 140 | ||||||||||
| LMZ11-I-500 | 4500 | 1500 | 70-120 | 107-172 | 100 | 260 | 448 | 500 | 210 | 260 | 134 |
| LMZ11-II-500 | 182 | ||||||||||
| LMZ12-I-630 | 6300 | 1200 | 80-130 | 132-252 | 115 | 297 | 523 | 630 | 265 | 300 | 200 |
| LMZ12-II-630 | 255 | ||||||||||
| LMZ13-I-710 | 11200 | 1050 | 90-150 | 132-252 | 125 | 323 | 583 | 710 | 300 | 260 | 215 |
| LMZ13-II-710 | 300 | ||||||||||
| LMZ14-I-800 | 12500 | 950 | 100-160 | 167-302 | 135 | 333 | 633 | 800 | 340 | 400 | 300 |
| LMZ14-II-800 | 330 | ||||||||||
Note : le diamètre 1.The du trou axial est employé pour le type trou de Z d'axe, et accouplement de roue de frein le demi n'est pas limité
le poids 2.The de la table est le poids maximum du coupleur
L'équipement de transmission de Judas du comté de Nanpi fabriquant Cie., Ltd est les entreprises qui se sont spécialisées dans la recherche et l'accouplement de production. Également nous pouvons développer des produits nouveaux et la volume-production. Avec une expérience riche, équipe professionnelle de R&D et divers équipement dans l'accouplement, il a des conditions supérieures à satisfaisant vos différentes conditions.
Les produits principaux de société sont : toutes sortes d'accouplements pour l'industrie de machines partout dans le mot, tel que l'accouplement élastique radial, l'accouplement bandé, l'accouplement universel, l'accouplement de vitesse de tambour, l'accouplement élastique de forme de fleur de prune, l'accouplement d'accouplement rigide Oldham, l'accouplement de chaîne de rouleau, l'accouplement de diaphragme, les accouplements élastiques de accouplement de goupille de douille de colonne, le goujon élastique, l'accouplement élastique de goujon, l'accouplement d'arbres de pompe, etc….
Les concepts de notre société est vivant sur la qualité et se développe sur l'honneur. L'accouplement a l'avantage de haute qualité, petit prix, modèles complets de produit. Notre société sera votre meilleur choix, et nous sommes dans l'attente pour coopérer avec vous.
Q1 : Est-vous société commerciale ou le fabricant ?
: Nous sommes usine.
Q2 : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
: : Oui, nous pourrions offrir l'échantillon mais pas pour libre. En fait nous avons un principe très bon des prix, quand vous faites la commande en gros coûtez alors de l'échantillon serez de retour à vous.
Q3 : De quelle longueur est-il votre délai de livraison ?
: Généralement c'est de 10-15 jours si les marchandises sont en stock. ou c'est de 7-25 jours si les marchandises ne sont pas en stock, il est selon la quantité.
Q4 : De quelle longueur est-elle votre garantie ?
: Notre garantie est de 12 mois.
Q5 : Avez-vous des procédures d'inspection pour l'accouplement ?
: auto-inspection 100% avant l'emballage
Q6. Quel est votre paiement ?
: 1) 100% T/T. 2) 30% à l'avance, d'autres avant expédition. 3) L/C Q7 : Est-ce que je peux avoir une visite à votre usine avant l'ordre ? : Sûr, bienvenu pour visiter notre usine.
