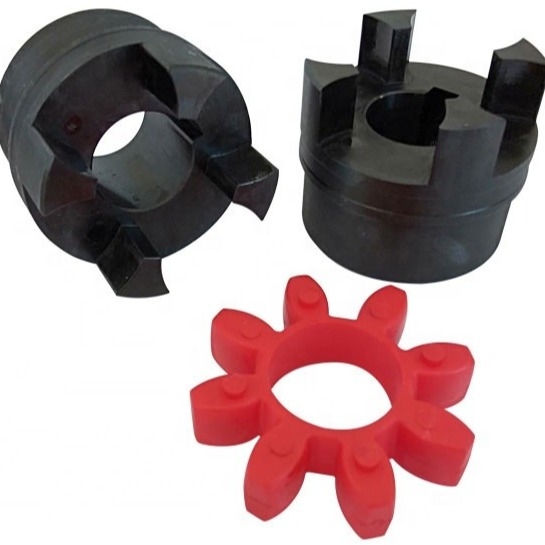

Mâchoire flexible de XL2 Rotex 24 couplant la vitesse 14000rpm du couple 120Nm de taux forfaitaire
  • Mâchoire flexible de XL2 Rotex 24 couplant la vitesse 14000rpm du couple 120Nm de taux forfaitaire
  • Mâchoire flexible de XL2 Rotex 24 couplant la vitesse 14000rpm du couple 120Nm de taux forfaitaire
  • Mâchoire flexible de XL2 Rotex 24 couplant la vitesse 14000rpm du couple 120Nm de taux forfaitaire
  • Mâchoire flexible de XL2 Rotex 24 couplant la vitesse 14000rpm du couple 120Nm de taux forfaitaire
  • Mâchoire flexible de XL2 Rotex 24 couplant la vitesse 14000rpm du couple 120Nm de taux forfaitaire
Mâchoire flexible de XL2 Rotex 24 couplant la vitesse 14000rpm du couple 120Nm de taux forfaitaire

Mâchoire flexible de XL2 Rotex 24 couplant la vitesse 14000rpm du couple 120Nm de taux forfaitaire

Lieu d'origine porcelaine de、 de Cangzhou
Nom de marque jude
Certification CE、ISO
Numéro de modèle Rotex24 XL2
Détails de produit
Industries applicables:
Hôtels, magasins de matériau de construction, usine, usine d'ateliers de réparations de machines, de
Structure:
Mâchoire/araignée
Flexible ou rigide:
Flexible
Standard ou non standard:
Norme
Matériel des hub:
S45C
Matériel d'araignée:
Uréthane
Nom de produit:
accouplement flexible de mâchoire de rotex
Préparation de surface:
Noircissement
Application:
Équipement industriel
Couple de taux:
120Nm
Vitesse:
14000RPM
MOQ:
1 ensemble
coutume:
Oui
Port:
ACCOUPLEMENT DE ROTEX EMBARQUÉ AU PORT DE TIANJIN
OD:
55mm
Longueur:
78mm
Surligner:

Accouplement flexible de la mâchoire XL2

,

Norme de accouplement de mâchoire flexible

,

Rotex 24 couplant

Description de produit

Mâchoire de Rotex Rotex de accouplement flexible 24 de la mâchoire flexible de fournisseur de la Chine couplant XL2


Description de produit
Les accouplements incurvés de mâchoire peuvent ser dans beaucoup d'applications et service d'un accouplement polyvalent. La conception de base de la mâchoire incurvée tient compte d'une capacité plus élevée de couple dans un design compact. La dent incurvée a un plus grand secteur de contact qui lui donne la capacité élevée de couple, et réduit la pression de bord. Elle adaptera au désalignement axial, radial et angulaire d'axe.

Matériel de accouplement :
C45/40Cr/42CrMo
Couleur :
Toute couleur disponible
Insertion d'araignée :
GR14-GR140
Matériel d'araignée :
Unité centrale
Taille :
XL1-XL16/ROTEX 19-ROTEX 110
Emballage :
Cas, cas en bois, ou comme besoin de client.

1. Conception de trois morceaux
     2. Aucune lubrification n'a exigé
3. Duromètre variable
4. Éléments d'uréthane

5. Aucun matériaux métal sur métal de hub des capacités 7.Variable de couple du contact 6.High
Expression
Les hub sont produits à partir de l'acier. Les éléments d'araignée sont disponibles dans diverses options de duromètre dans l'uréthane et le Hytrel. Les araignées peuvent exécuter dans des états normaux de coefficient d'utilisation aux cycles résistants qui incluent le chargement de choc et peuvent réduire au minimum des vibrations de torsion dans le système.

Mâchoire flexible de XL2 Rotex 24 couplant la vitesse 14000rpm du couple 120Nm de taux forfaitaire 0

L'information de taille
Diagramme de taille de cette conception
Mini Size
   XL1
ROTEX19
La plus grande taille
XL16
ROTEX110
D
40
40
D
420
255
Longueur
96
96
Longueur
475
295
Mâchoire flexible de XL2 Rotex 24 couplant la vitesse 14000rpm du couple 120Nm de taux forfaitaire 1
Taille Type Couple Tn (N.m) Max Speed [n] (r/min) Di DZ de diamètre de trou d'axe Longueur L de trou D D : La DZ E S Moment de l'inertie (Kg-m2) Poids (kilogrammes)
GS19 XL1 34 19000 6-19-24 25 40 32 40 16 2 0,0008 0,328
GS24 XL2 120 14000 8-24-28 30 55 40 55 18 2 0,0003 0,66
GS28 XL3 320 11800 10-28-38 35 65 48 65 20 2,5 0,0007 1,16
GS38 XL4 650 9500 12-38-45 45 80 66 78 24 3 0,002 2,27
GS42 XL5 900 8000 14-42-55 50 98 75 94 26 3 0,005 3,57
GS48 XL6 1050 7100 1548-60 56 105 85 104 28 3,5 0,008 4,80
GS55 XL7 1250 6300 20-55-70 65 120 98 118 30 4 0,016 7,37
GS65 XL8 1280 5600 22~65-75 75 135 115 134 35 4,5 0,031 10,89
GS75 XL9 2930 4750 30-75-90 85 160 135 158 40 5 0,068 17,73
GS90 XL10 7200 3750 40-90-100 100 200 160 180 45 5,5 0,159 29,60
GS100 XL11 9900 3350 50-100-110 110 225 180 200 50 6 0,277 41
GS110 XL12 12000 3000 60-110-125 120 255 200 230 55 6,5 0,51 58,6
  XL13 15000 2650 60-125-145 140 290 230 265 60 7 1 88,4
  XL14 22000 2360 60-140-165 155 320 255 300 65 7,5 17 120,6
  XL15 30000 2000 80-160-190 175 370 290 345 75 9 3,35 179,1
  XL16 35000 1800 85-180-220 195 420 325 400 85 10,5 6,37 261,0
