Accouplement flexible de mâchoire
>
|
|
| Lieu d'origine | porcelaine de、 de Cangzhou |
| Nom de marque | jude |
| Certification | CE、ISO |
| Numéro de modèle | AFN |

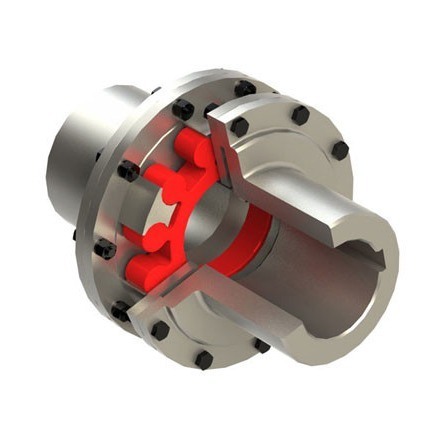

Avec le type AFN l'araignée peut être remplacée quand l'installedwithout devant démonter l'entraînement et le side.ROTEX® conduit AFN couplant comme typeROTEX AFN de bride est un accouplement torsionally flexible d'élastomère comme type de double-bride et particulièrement approprié aux applications dans l'ingénierie lourde. La conception AFN de l'accouplement d'élastomère de ROTEX est caractérisée par le double type de bride tenant compte de l'ensemble et du démontage radiaux de l'accouplement ou de l'élastomère d'arbres sans déplacer l'entraînement ou le côté conduit. Le hub 4N de bride de l'accouplement torsionally flexible de mâchoire comme type ROTEX AFN de bride est fait d'acier et la bride 3Na d'entraînement est faite de GJS.ROTEX® BFN couplant comme typeROTEX BFN de bride est un accouplement torsionally flexible d'élastomère As un type de bride (bride couplant) et particulièrement approprié aux applications dans l'ingénierie lourde. La conception de BFN de l'accouplement d'élastomère de ROTEX est caractérisée par le type de bride tenant compte de l'ensemble et du démontage radiaux de l'accouplement d'arbres ou de l'élastomère sans déplacer l'entraînement ou le côté conduit.
| Double type AFN de conception de bride | |||||||||||||
| Taille | Trou maximal d1 de finition | Dimensions [millimètres] | Vis de chapeau | ||||||||||
| CAD | DF | CAD | L2 | L3 | E | E1 | s | b | L | M×l | z | ||
| 24 | 27 | 55 | 36 | 27 | 30 | 30,50 | 18 | 33 | 2 | 14 | 94 | M5×16 | 8 |
| 28 | 30 | 65 | 42 | 30 | 35 | 35,5 | 20 | 39 | 2,5 | 15 | 110 | M6×20 | 8 |
| 38 | 38 | 80 | 52 | 38 | 45 | 45,5 | 24 | 43 | 3 | 18 | 134 | M8×22 | 8 |
| 42 | 45 | 95 | 62 | 46 | 50 | 51 | 26 | 48 | 3 | 20 | 150 | M8×25 | 12 |
| 48 | 50 | 105 | 70 | 51 | 56 | 57 | 28 | 50 | 3,5 | 21 | 164 | M8×25 | 12 |
| 55 | 60 | 120 | 80 | 60 | 65 | 66 | 30 | 60 | 4 | 22 | 192 | M10×30 | 8 |
| 65 | 70 | 135 | 94 | 68 | 75 | 76 | 35 | 65 | 4,5 | 26 | 217 | M10×30 | 12 |
| 75 | 80 | 160 | 108 | 80 | 85 | 86,5 | 40 | 75 | 5 | 30 | 248 | M12×40 | 15 |
| 90 | 105 | 200 | 142 | 100 | 100 | 101,5 | 45 | 82 | 5,5 | 34 | 285 | M16×40 | 15 |
| 100 | 115 | 225 | 158 | 113 | 110 | 111,5 | 50 | 97 | 3 | 38 | 320 | M16×50 | 15 |
| 110 | 130 | 255 | 178 | 127 | 120 | 122 | 55 | 103 | 3,5 | 42 | 347 | M20×50 | 15 |
| 125 | 150 | 290 | 206 | 147 | 140 | 142 | 60 | 116 | 7 | 46 | 400 | M20×60 | 15 |
| 140 | 170 | 320 | 235 | 165 | 155 | 157,5 | 65 | 128 | 7,5 | 50 | 443 | M20×60 | 15 |
| 160 | 200 | 370 | 270 | 190 | 175 | 177,5 | 75 | 146 | 9 | 57 | 501 | M24×70 | 15 |
| 180 | 230 | 420 | 315 | 220 | 195 | 198 | 85 | 159 | 10,5 | 64 | 555 | M24×80 | 18 |
L'équipement de transmission de Judas du comté de Nanpi fabriquant Cie., Ltd est les entreprises qui se sont spécialisées dans la recherche et l'accouplement de production. Également nous pouvons développer des produits nouveaux et la volume-production. Avec une expérience riche, équipe professionnelle de R&D et divers équipement dans l'accouplement, il a des conditions supérieures à satisfaisant vos différentes conditions.
Les produits principaux de société sont : toutes sortes d'accouplements pour l'industrie de machines partout dans le mot, tel que l'accouplement élastique radial, l'accouplement bandé, l'accouplement universel, l'accouplement de vitesse de tambour, l'accouplement élastique de forme de fleur de prune, l'accouplement d'accouplement rigide Oldham, l'accouplement de chaîne de rouleau, l'accouplement de diaphragme, les accouplements élastiques de accouplement de goupille de douille de colonne, le goujon élastique, l'accouplement élastique de goujon, l'accouplement d'arbres de pompe, etc….
Les concepts de notre société est vivant sur la qualité et se développe sur l'honneur. L'accouplement a l'avantage de haute qualité, petit prix, modèles complets de produit. Notre société sera votre meilleur choix, et nous sommes dans l'attente pour coopérer avec vous.
