| Lieu d'origine | porcelaine de、 de Cangzhou |
| Nom de marque | jude |
| Certification | CE、ISO |
| Numéro de modèle | ML13 |

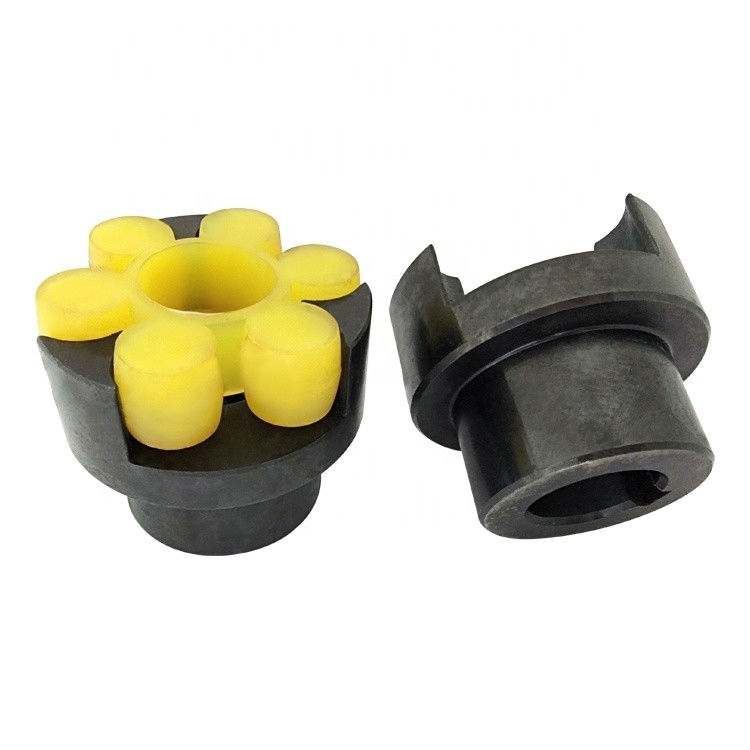

araignées élastiques en caoutchouc d'unité centrale couplant pour le lecteur ML13 d'axe de moteur
Caractéristiques de l'accouplement avec l'araignée élastique
(1) opération stable et fiable, avec la bonne vibration atténuant, protégeant et représentation électrique d'isolation.
(2) structure simple, petite taille radiale, inertie rotatoire légère et petite, appropriée aux applications à hauteur de milieu de vitesse.
(3) il a la grande capacité axiale, radiale et angulaire de compensation.
(4) les éléments de haute résistance d'élastique de polyuréthane sont résistants pour huiler et porter, avec la grande portance, longue durée de vie et le sécurité et le fiabilité.
(5) sans lubrification, l'accouplement a peu de travaux d'entretien et peut courir sans interruption pendant longtemps.
| Taille | Couple Tn (N.m) | Vitesse [n] (r/min) | Diamètre de trou | Longueur | L0 | D | D1 | Araignée | Inertie I (Kg.m2) | m kilogramme |
| ML1 | 25 | 15300 | 12-24 | 27-52 | 80-120 | 50 | 40 | MT1 | 0,014 | 0,66 |
| ML2 | 100 | 10900 | 20-32 | 38-82 | 127-187 | 70 | 50 | MT2 | 0,075 | 1,55 |
| ML3 | 140 | 9000 | 22-38 | 38-82 | 128-188 | 85 | 60 | MT3 | 0,178 | 2,5 |
| ML4 | 250 | 7300 | 25-42 | 44-112 | 151-251 | 105 | 65 | MT4 | 0,412 | 4,3 |
| ML5 | 400 | 6100 | 30-48 | 60-112 | 197-257 | 125 | 75 | MT5 | 0,73 | 6,2 |
| ML6 | 630 | 5300 | 35-55 | 60-112 | 203-263 | 145 | 85 | MT6 | 1,85 | 8,6 |
| ML7 | 1120 | 4500 | 45-65 | 84-142 | 265-325 | 170 | 100 | MT7 | 3,88 | 14 |
| ML8 | 1800 | 3800 | 50-75 | 84-142 | 272-332 | 200 | 120 | MT8 | 9,22 | 25,7 |
| ML9 | 2800 | 3300 | 60-95 | 107-172 | 334-394 | 320 | 150 | MT9 | 18,95 | 41 |
| ML10 | 4500 | 2900 | 70-110 | 107-212 | 344-484 | 260 | 180 | MT10 | 39,68 | 59 |
| ML11 | 6300 | 2500 | 80-120 | 132-212 | 411-491 | 300 | 200 | MT11 | 73,43 | 87 |
| ML12 | 11200 | 2100 | 90-130 | 132-252 | 417-577 | 360 | 215 | MT12 | 178,45 | 140 |
| ML13 | 12500 | 1900 | 100-140 | 167-252 | 497-577 | 400 | 225 | MT13 | 208,75 | 160 |
