Accouplement flexible de mâchoire
>
|
|
| Lieu d'origine | porcelaine de、 de Cangzhou |
| Nom de marque | jude |
| Certification | CE、ISO |
| Numéro de modèle | AFN |

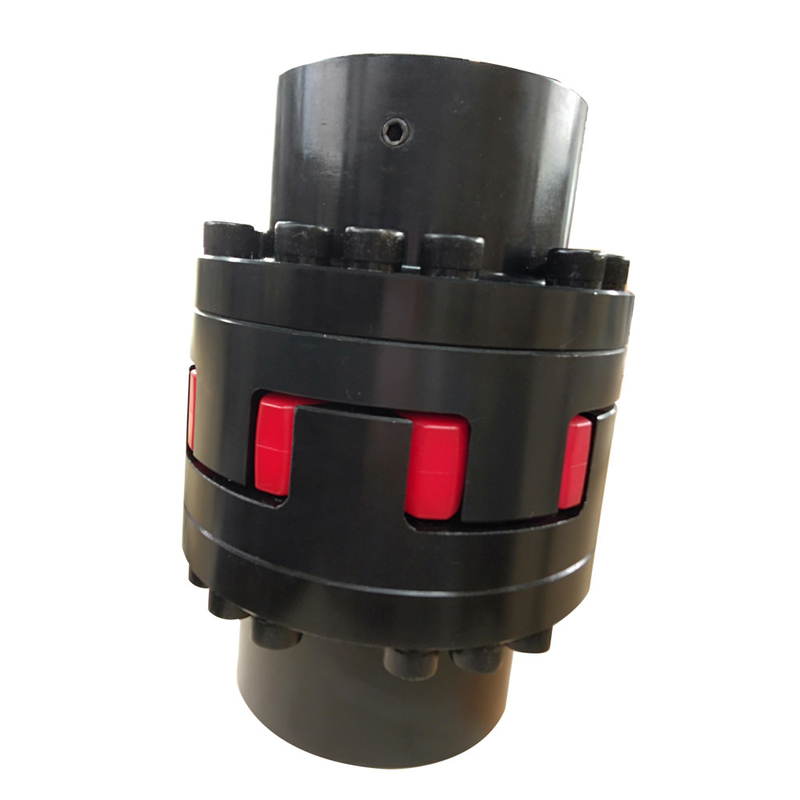

ROTEX AFN est un accouplement torsionally flexible d'élastomère comme type de double-bride et particulièrement approprié aux applications dans l'ingénierie lourde. La conception AFN de l'accouplement d'élastomère de ROTEX est caractérisée par le double type de bride tenant compte de l'ensemble et du démontage radiaux de l'accouplement ou de l'élastomère d'arbres sans déplacer l'entraînement ou le côté conduit.
Le hub de bride de l'accouplement torsionally flexible de mâchoire comme type ROTEX AFN de bride est fait d'acier et la bride d'entraînement est faite d'acier. Comporte Torsionally flexible, accouplement d'élastomère/mâchoire de sécurité couplant le double type de bride pour le remplacement de construction lourd de l'araignée le moment où possible a monté sans démontage de l'entraînement ou de l'araignée conduite de machine radialement démontable, facile au service
| Double type AFN de conception de bride | |||||||||||||
| Taille | Trou maximal d1 de finition | Dimensions [millimètres] | Vis de chapeau | ||||||||||
| CAD | DF | CAD | L2 | L3 | E | E1 | s | b | L | M×l | z | ||
| 24 | 27 | 55 | 36 | 27 | 30 | 30,50 | 18 | 33 | 2 | 14 | 94 | M5×16 | 8 |
| 28 | 30 | 65 | 42 | 30 | 35 | 35,5 | 20 | 39 | 2,5 | 15 | 110 | M6×20 | 8 |
| 38 | 38 | 80 | 52 | 38 | 45 | 45,5 | 24 | 43 | 3 | 18 | 134 | M8×22 | 8 |
| 42 | 45 | 95 | 62 | 46 | 50 | 51 | 26 | 48 | 3 | 20 | 150 | M8×25 | 12 |
| 48 | 50 | 105 | 70 | 51 | 56 | 57 | 28 | 50 | 3,5 | 21 | 164 | M8×25 | 12 |
| 55 | 60 | 120 | 80 | 60 | 65 | 66 | 30 | 60 | 4 | 22 | 192 | M10×30 | 8 |
| 65 | 70 | 135 | 94 | 68 | 75 | 76 | 35 | 65 | 4,5 | 26 | 217 | M10×30 | 12 |
| 75 | 80 | 160 | 108 | 80 | 85 | 86,5 | 40 | 75 | 5 | 30 | 248 | M12×40 | 15 |
| 90 | 105 | 200 | 142 | 100 | 100 | 101,5 | 45 | 82 | 5,5 | 34 | 285 | M16×40 | 15 |
| 100 | 115 | 225 | 158 | 113 | 110 | 111,5 | 50 | 97 | 3 | 38 | 320 | M16×50 | 15 |
| 110 | 130 | 255 | 178 | 127 | 120 | 122 | 55 | 103 | 3,5 | 42 | 347 | M20×50 | 15 |
| 125 | 150 | 290 | 206 | 147 | 140 | 142 | 60 | 116 | 7 | 46 | 400 | M20×60 | 15 |
| 140 | 170 | 320 | 235 | 165 | 155 | 157,5 | 65 | 128 | 7,5 | 50 | 443 | M20×60 | 15 |
| 160 | 200 | 370 | 270 | 190 | 175 | 177,5 | 75 | 146 | 9 | 57 | 501 | M24×70 | 15 |
| 180 | 230 | 420 | 315 | 220 | 195 | 198 | 85 | 159 | 10,5 | 64 | 555 | M24×80 | 18 |
L'équipement de transmission de Judas du comté de Nanpi fabriquant Cie., Ltd est les entreprises qui se sont spécialisées dans la recherche et l'accouplement de production. Également nous pouvons développer des produits nouveaux et la volume-production. Avec une expérience riche, équipe professionnelle de R&D et divers équipement dans l'accouplement, il a des conditions supérieures à satisfaisant vos différentes conditions.
Les produits principaux de société sont : toutes sortes d'accouplements pour l'industrie de machines partout dans le mot, tel que l'accouplement élastique radial, l'accouplement bandé, l'accouplement universel, l'accouplement de vitesse de tambour, l'accouplement élastique de forme de fleur de prune, l'accouplement d'accouplement rigide Oldham, l'accouplement de chaîne de rouleau, l'accouplement de diaphragme, les accouplements élastiques de accouplement de goupille de douille de colonne, le goujon élastique, l'accouplement élastique de goujon, l'accouplement d'arbres de pompe, etc….
Les concepts de notre société est vivant sur la qualité et se développe sur l'honneur. L'accouplement a l'avantage de haute qualité, petit prix, modèles complets de produit. Notre société sera votre meilleur choix, et nous sommes dans l'attente pour coopérer avec vous.
Q1 : Est-vous société commerciale ou le fabricant ?
: Nous sommes usine.
Q2 : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
: : Oui, nous pourrions offrir l'échantillon mais pas pour libre. En fait nous avons un principe très bon des prix, quand vous faites la commande en gros coûtez alors de l'échantillon serez de retour à vous.
Q3 : De quelle longueur est-il votre délai de livraison ?
: Généralement c'est de 10-15 jours si les marchandises sont en stock. ou c'est de 7-25 jours si les marchandises ne sont pas en stock, il est selon la quantité.
Q4 : De quelle longueur est-elle votre garantie ?
: Notre garantie est de 12 mois.
Q5 : Avez-vous des procédures d'inspection pour l'accouplement ?
: auto-inspection 100% avant l'emballage
Q6. Quel est votre paiement ?
: 1) 100% T/T. 2) 30% à l'avance, d'autres avant expédition. 3) L/C Q7 : Est-ce que je peux avoir une visite à votre usine avant l'ordre ? : Sûr, bienvenu pour visiter notre usine.
