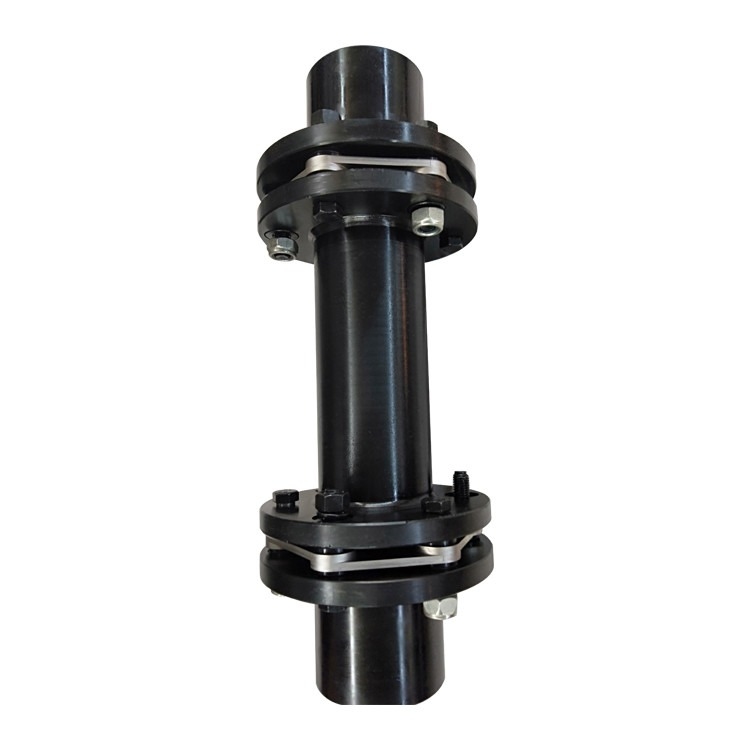

La membrane flexible de Torsionally de chandelle de bride couplant le disque jumeau a bouilli noir

L'accouplement flexible de diaphragme est un dispositif de transmission qui emploie les éléments flexibles en métal pour transmettre le couple sans lubrification. Il est très utilisé dans les bateaux, l'aviation, les produits pétrochimiques, la fabrication de machines, etc.

Les types de désalignement qui peuvent être compensés par l'accouplement de diaphragme incluent les trois types de base suivants : angulaire (le point où les deux haches se réunissent sous un angle entre les deux extrémités d'axe), partie latérale (les deux haches sont compensées des lignes parallèles) et axial (les deux haches sont compensées des lignes parallèles). Le dégagement axial est trop grand), la compensation réelle qui se produit quand le système d'axe de rotation fonctionne est souvent une combinaison de n'importe quels deux des désalignements ci-dessus ou de trois formes de désalignement en même temps. Par conséquent, la charge de travail et la déformation réelles de l'accouplement de diaphragme sont comparées. complexe. Comme l'élément élastique principal de l'accouplement élastique de diaphragme, le diaphragme soutient la charge principale lors du fonctionnement. Quand l'accouplement tourne, sa compensation angulaire produira de l'effort alternatif, qui alterne une fois par rotation. L'effort dynamique du diaphragme mènera aux dommages de fatigue du diaphragme et du boulon, ainsi le calcul précis de l'effort composé dynamique et statique est le principal pour prévoir la vie du diaphragme et pour déterminer l'opération de l'accouplement de diaphragme.

La différence entre l'accouplement de simple-diaphragme et l'accouplement de double-diaphragme est la capacité de manipuler de diverses déviations. En raison du recourbement complexe de l'accouplement de diaphragme, l'accouplement de simple-diaphragme n'est pas approprié à l'excentricité. L'accouplement de double-diaphragme peut se plier dans différentes directions en même temps pour compenser l'effet excentrique.

Les caractéristiques de l'accouplement de diaphragme sont semblables aux soufflets, en fait, les accouplements transmettent le couple de la même manière. Le diaphragme lui-même est mince, ainsi il se plie facilement quand une charge relative de déplacement se produit, ainsi elle peut résister à jusqu'à 1,5 degrés de déviation, tout en produisant de basses charges de rapport dans le système servo, l'accouplement de diaphragme a le bon couple, il est également très sensible. Si elle n'est pas normalisée pendant l'utilisation ou l'installation, il est facile d'être surchargé et endommagé.

L'équipement de transmission de Judas du comté de Nanpi fabriquant Cie., Ltd est les entreprises qui se sont spécialisées dans la recherche et l'accouplement de production. Également nous pouvons développer des produits nouveaux et la volume-production. Avec une expérience riche, équipe professionnelle de R&D et divers équipement dans l'accouplement, il a des conditions supérieures à satisfaisant vos différentes conditions.

Les produits principaux de société sont : toutes sortes d'accouplements pour l'industrie de machines partout dans le mot, tel que l'accouplement élastique radial, l'accouplement bandé, l'accouplement universel, l'accouplement de vitesse de tambour, l'accouplement élastique de forme de fleur de prune, l'accouplement d'accouplement rigide Oldham, l'accouplement de chaîne de rouleau, l'accouplement de diaphragme, les accouplements élastiques de accouplement de goupille de douille de colonne, le goujon élastique, l'accouplement élastique de goujon, l'accouplement d'arbres de pompe, etc….

Les concepts de notre société est vivant sur la qualité et se développe sur l'honneur. L'accouplement a l'avantage de haute qualité, petit prix, modèles complets de produit. Notre société sera votre meilleur choix, et nous sommes dans l'attente pour coopérer avec vous.
