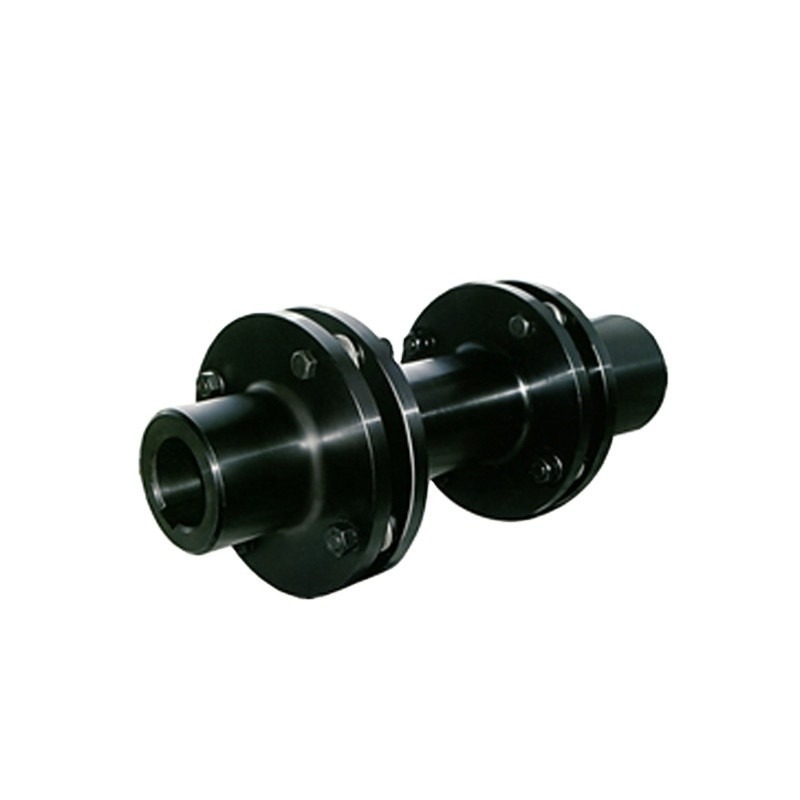

Diaphragme flexible élastique résistant de JZMJ couplant le couple élevé avec la double clé
  • Diaphragme flexible élastique résistant de JZMJ couplant le couple élevé avec la double clé
  • Diaphragme flexible élastique résistant de JZMJ couplant le couple élevé avec la double clé
Diaphragme flexible élastique résistant de JZMJ couplant le couple élevé avec la double clé

Diaphragme flexible élastique résistant de JZMJ couplant le couple élevé avec la double clé

Lieu d'origine porcelaine de、 de Cangzhou
Nom de marque jude
Certification CE、ISO
Numéro de modèle JZMJ
Détails de produit
Industries applicables:
Usine, ateliers de réparations de machines
Structure:
Disque
Matériel:
Acier
Nom de produit:
Diaphragme élastique résistant de JZMJ ajoutant à la double clé
Application:
Équipement industriel
Matériel de corps:
Acier 45#
Emballage:
BOÎTE EN BOIS
MOQ:
1 ensemble
Caractéristiques 1:
Rigidité élevée de couple élevé
coutume:
Oui
Port:
Tianjin
Surligner:

Accouplement flexible résistant de diaphragme

,

Accouplement flexible de diaphragme de couple élevé

,

Accouplement flexible élastique résistant

Description de produit

Diaphragme élastique résistant de JZMJ ajoutant à la double clé



Description de produit

Accouplement principal élastique résistant de diaphragme de ZMJ le double appartient au haut diaphragme de couple couplant la connexion d'axe de machines lourdes est un accouplement de accouplement de diaphragme du renforcement JMJ, JZMJ le double accouplement principal élastique que résistant de diaphragme se compose de plusieurs groupes de diaphragme (feuille d'acier inoxydable) ajoutés aux deux accouplements de moitié avec des boulons décalés, augmentent la distance de transmission par l'axe intermédiaire. Puisqu'il y a deux groupes du diaphragme du diaphragme élastique lourd de l'axe intermédiaire de l'axe intermédiaire, la compensation flexible du JZMJ est bien mieux que cela du coupleur commun de diaphragme.

Accouplement principal élastique résistant de diaphragme de JZMJ le double se fondent sur la déformation élastique du diaphragme pour compenser le déplacement relatif de deux haches reliées. Le diaphragme est divisé en type de bielle et morceau entier de forme différente. Ses caractéristiques sont : aucune lubrification, structure compacte, durée de vie de haute résistance et longue, aucun dégagement de rotation, non affecté par la température et huile, avec la haute résistance mécanique, grande portance, poids léger, petite taille, efficacité de transmission et haute précision, bonne fiabilité, assemblée commode et démontage, et n'a aucune glissement relatif, longue durée de vie, aucune résistance de bruit, d'acide et d'alcali, corrosion

résistance etc….





Produits connexes

JZM - type de base ;

JZMJ - type intermédiaire d'axe ;



Diaphragme flexible élastique résistant de JZMJ couplant le couple élevé avec la double clé 0

Paramètres de base de l'accouplement de diaphragme de JZMJ





Taille Serrez à la clé dynamométrique Tn nanomètre Vitesse [n] r/min Ennuyez d, d1 longueur L D millimètre D1 millimètre D2 millimètre L1min millimètre t millimètre Inertie kg.㎡ La masse kilogramme
J1 Y L1min Chaque 1m
JZMJ1 63 9300 20 38 52 92 53 60 44 8±0.2 0,01 3,7 22,79
25, 28 44 62
30 60 82
JZMJ2 100 8400 25, 28 44 62 102 63 72 49 8±0.2 0,018 6,3 32
30 60 82
40 84 112
JZMJ3 250 6700 30 60 82 128 77 87 60 11±0.3 0,056 9,14 46
40, 42, 45, 48, 50, 55 84 112
JZMJ4 500 4900 35, 38 60 82 145 91 102 70 11±0.3 0,095 13,63 64
40, 42, 45, 48, 50, 55, 56 84 112
60 107 142
JZMJ5 800 5100 40, 42, 45, 48, 50, 55, 56 84 112 168 105 117 83 14±0.3 0,219 23,35 84
60, 63, 65, 70, 71, 75 107 142
JZMJ6 1000 4750 45 84 112 180 112 124 86 15±0.4 0,35 32,28 94
60, 63, 65, 70, 71, 75 107 142
80 132 172
JZMJ7 1600 4300 50 84 112 200 120 134 86 15±0.4 0,51 39,07 110
60, 63, 65, 70, 71, 75 107 142
80, 85 132 172
JZMJ8 2000 4200 55, 56 84 112 205 120 135 91 20±0.4 0,53 39,86 112
60, 63, 65, 70, 71, 75 107 142
80, 85 132 172
JZMJ9 2500 4000 55, 56 84 112 215 128 145 101 20±0.4 0,68 46,78 129
60, 63, 65, 70, 71, 75 107 142
80 132 172
JZMJ10 3150 3650 60, 63, 65, 70, 71, 75 107 142 235 132 151 109 23±0.5 0,97 56,13 140
80 132 172
JZMJ11 4000 3400 60, 63, 65, 70, 71, 75 107 142 250 145 164 109 23±0.5 1,48 74,09 165
80 132 172
100 167 212
JZMJ12 6300 3200 60, 63, 65, 70, 71, 75 107 142 270 155 184 119 23±0.5 2,13 87,65 207
80 132 172
100, 110 167 212
JZMJ13 12500 2850 65 107 142 300 162 194 128 27±0.6 2,93 106,23 231
80 132 172
100 167 212
JZMJ14 16000 2700 70 107 142 320 176 213 138 27±0.6 3,98 125,23 278
80 132 172
100 167 212
JZMJ15 20000 2450 75 107 142 350 186 215 153 32±0.7 6,44 173,52 283
80 132 172
100 167 212
130 202 252
JZMJ16 25000 2300 80 132 172 370 203 235 158 32±0.7 8,48 200,88 338
100 167 212
130 140 150 202 252
JZMJ17 31500 2150 80 132 172 400 230 266 178 32±0.7 14,2 279,61 433
100 167 212
130 140 150 202 252
160 242 302
JZMJ18 40000 1950 100 167 212 440 245 280 19038 38±0.9 20,73 345,53 480
130 140 150 202 252
160 170 180 242 305
JZMJ19 45000 1850 100 167 212 460 260 300 200 38±0.9 28,56 421 551
130 140 150 202 252
160 170 180 242 302
190 282 352
JZMJ20 50000 1800 120, 125 167 212 480 280 320 215 38±0.9 32,52 482,6 628
130 140 150 202 252
160 170 180 242 302
190 200 282 352
JZMJ21 56000 1700 120, 125 167 212 500 295 336 225 38±0.9 43,05 536 692
130 140 150 202 252
160 170 180 242 302
190 200 220 282 352
JZMJ22 63000 1600 140 150 202 252 540 310 360 236 44±1 58,99 641 794
160 170 180 242 302
190 200 220 282 352
JZMJ23 80000 1450 140 150 202 252 600 335 385 257 50±1.2 98,45 880 908
160 170 180 242 302
190 200 220 282 352
240 330 410
JZMJ24 100000 1400 160 170 180 242 302 320 350 408 272 50±1.2 116,15 964 1020
190 200 220 282 352
240 250 330 410
JZMJ25 125000 1300 180 242 302 660 385 445 292 50±1.2 163,85 1204 1251
190 200 220 282 352
240 250 260 330 410
280 380 470
JZMJ26 160000 1200 180 242 302 720 410 485 317 60±1.4 245,9 1507 1441
190 200 220 282 352
240 250 260 330 410
280 300 380 470
JZMJ27 200000 1150 220 282 352 740 420 503 322 60±1.4 275,08 1594 1550
240 250 260 330 410
280 300 380 470
JZMJ28 250000 1100 240 250 260 330 410 770 450 530 342 60±1.4 342,37 1807 1721
280 300 380 470
JZMJ29 315000 1050 250 260 330 410 820 490 559 372 60±1.4 514,91 2358 2025
280 300 320 380 470
340 450 550
JZMJ30 500000 760 280 300 320 380 470 875 520 575 419 50±1.6 28,63 2507 1915
340 360 450 550
JZMJ31 63000 715 300 320 380 470 935 560 610 464 60±1.9 980,83 3391 2280
340 360 380 450 550
400 540 650
JZMJ32 800000 650 320 380 470 103 600 622 494 60±1.9 1368 3697 2370
340 360 380 450 550
400 420 540 650
JZMJ33 1000000 620 360 380 450 550 1080 660 660 510 66±2.2 1689 4450 2669
400 420 440 450 460 540 650
JZMJ34 1250000 576 400 420 440 450 460 540 650 1160 710 750 565 70±2.3 2645 5877 3446
480 500
JZMJ35 160000 520 440 450 460 480 500 540 650 1290 820 820 620 82±2.6 4775 8550 4120
530 560 680 800
JZMJ36 2000000 475 480 500 540 650 1410 900 900 685 92±2.8 7620 11211 4962
530 560 600 580 800

Diaphragme flexible élastique résistant de JZMJ couplant le couple élevé avec la double clé 1

Empaquetage et expédition

Diaphragme flexible élastique résistant de JZMJ couplant le couple élevé avec la double clé 2

Au sujet de nous

Diaphragme flexible élastique résistant de JZMJ couplant le couple élevé avec la double clé 3

L'équipement de transmission de Judas du comté de Nanpi fabriquant Cie., Ltd est les entreprises qui se sont spécialisées dans la recherche et l'accouplement de production. Également nous pouvons développer des produits nouveaux et la volume-production. Avec une expérience riche, équipe professionnelle de R&D et divers équipement dans l'accouplement, il a des conditions supérieures à satisfaisant vos différentes conditions.

Les produits principaux de société sont : toutes sortes d'accouplements pour l'industrie de machines partout dans le mot, tel que l'accouplement élastique radial, l'accouplement bandé, l'accouplement universel, l'accouplement de vitesse de tambour, l'accouplement élastique de forme de fleur de prune, l'accouplement d'accouplement rigide Oldham, l'accouplement de chaîne de rouleau, l'accouplement de diaphragme, les accouplements élastiques de accouplement de goupille de douille de colonne, le goujon élastique, l'accouplement élastique de goujon, l'accouplement d'arbres de pompe, etc….

Les concepts de notre société est vivant sur la qualité et se développe sur l'honneur. L'accouplement a l'avantage de haute qualité, petit prix, modèles complets de produit. Notre société sera votre meilleur choix, et nous sommes dans l'attente pour coopérer avec vous.

Diaphragme flexible élastique résistant de JZMJ couplant le couple élevé avec la double clé 4

FAQ

Q1 : Est-vous société commerciale ou le fabricant ?

: Nous sommes usine.





Q2 : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?

: : Oui, nous pourrions offrir l'échantillon mais pas pour libre. En fait nous avons un principe très bon des prix, quand vous faites la commande en gros coûtez alors de l'échantillon serez de retour à vous.



Q3 : De quelle longueur est-il votre délai de livraison ?

: Généralement c'est de 10-15 jours si les marchandises sont en stock. ou c'est de 7-25 jours si les marchandises ne sont pas en stock, il est selon la quantité.



Q4 : De quelle longueur est-elle votre garantie ?

: Notre garantie est de 12 mois.



Q5 : Avez-vous des procédures d'inspection pour l'accouplement ?

: auto-inspection 100% avant l'emballage



Q6. Quel est votre paiement ?

: 1) 100% T/T. 2) 30% à l'avance, d'autres avant expédition. 3) L/C Q7 : Est-ce que je peux avoir une visite à votre usine avant l'ordre ? : Sûr, bienvenu pour visiter notre usine.
