Accouplement rigide de bride
>
|
| Lieu d'origine | porcelaine de、 de Cangzhou |
| Nom de marque | jude |
| Certification | CE、ISO |

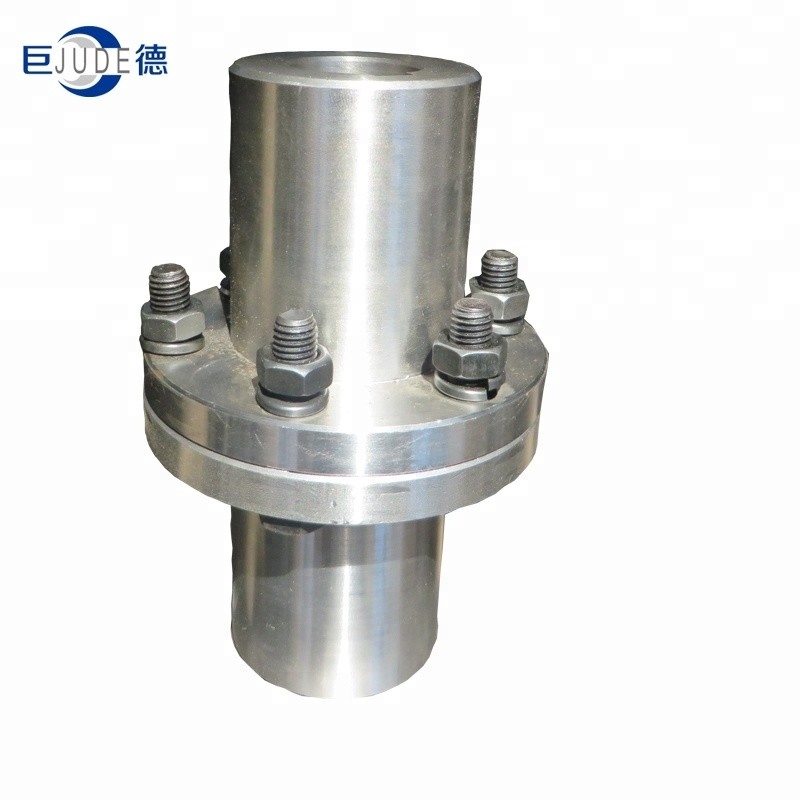

L'acier au carbone de accouplement rigide de bride standard de YL YLD a adapté aux besoins du client
Le type accouplement de YLD de bride (également connu sous le nom d'accouplement de bride) est l'utilisation des boulons de relier deux accouplements à disque de bride (bride) demi. Les deux accouplements de moitié sont respectivement reliés aux deux axes à une clé pour réaliser la connexion de deux axes et pour transmettre le couple et les sports.
Le type accouplement de YLD de bride a la structure simple, la fabrication commode, le coût bas, le travail fiable, l'assemblage simple et le démontage, l'entretien, et le grand couple de transmission, qui peut assurer l'exactitude de centrage élevée des deux axes. Il est généralement employé pour des charges. Transmission shafting stable, ultra-rapide ou à haute précision.
Le type accouplement de YLD de bride n'a pas la représentation radiale, axiale et angulaire de compensation. Si l'exactitude de centrage des deux axes ne peut pas être garantie pendant l'utilisation, la durée de vie, l'exactitude de transmission et la fréquence de transmission de l'accouplement seront réduites. Vibration et bruit de cause.
| Taille | Couple | Vitesse r/min | Trou d (h7) | Longueur L de trou d'axe | D | D1 | boulon | L0 | Inertie | poids | |||
| Tn (N·m) | Type de Y | Type J1 | Quantité | Diamètre M | (kg.m2) | (kilogramme) | |||||||
| acier | acier | n | Type de Y | Type J1 | |||||||||
| YL1 YLD1 | 10 | 13000 | 10 | 25 | 22 | 71 | 53 | 3 (3) | M6 | 54 | 48 | 0,0018 | 0,94 |
| 11 | |||||||||||||
| 12 | 32 | 27 | 68 | 58 | |||||||||
| 14 | |||||||||||||
| 16 | 42 | 30 | 88 | 64 | |||||||||
| 18 | |||||||||||||
| 19 | |||||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| YL2 YLD2 | 16 | 12000 | 12 | 32 | 27 | 80 | 64 | 4 (4) | M6 | 68 | 58 | 0,0035 | 1,5 |
| 14 | |||||||||||||
| 16 | 42 | 30 | 88 | 64 | |||||||||
| 18 | |||||||||||||
| 19 | |||||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| YL3 YLD3 | 25 | 10000 | 14 | 32 | 27 | 90 | 69 | 3 (3) | M8 | 68 | 58 | 0,006 | 1,99 |
| 16 | 42 | 30 | |||||||||||
| 18 | |||||||||||||
| 19 | 88 | 64 | |||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| 24 | 128 | 92 | |||||||||||
| YL4 YLD4 | 40 | 9500 | 18 | 42 | 30 | 100 | 80 | 3 (3) | M8 | 88 | 64 | 0,0093 | 2,47 |
| 19 | |||||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| 24 | |||||||||||||
| 25 | 62 | 44 | 128 | 92 | |||||||||
| 28 | |||||||||||||
| YL5 YLD5 | 63 | 9000 | 22 | 52 | 38 | 105 | 85 | 4 (4) | M8 | 108 | 80 | 0,013 | 3,19 |
| 24 | |||||||||||||
| 25 | 62 | 44 | 128 | 92 | |||||||||
| 28 | |||||||||||||
| 30 | 82 | 60 | 168 | 124 | |||||||||
| 32 | |||||||||||||
| YL6 YLD6 | 100 | 8000 | 24 | 52 | 38 | 110 | 90 | 4 (4) | M8 | 108 | 80 | 0,017 | 3,99 |
| 25 | 62 | 44 | 128 | 92 | |||||||||
| 28 | |||||||||||||
| 30 | 82 | 60 | 168 | 124 | |||||||||
| 32 | |||||||||||||
| 35 | |||||||||||||
| YL7 YLD7 | 160 | 7600 | 28 | 62 | 44 | 120 | 95 | 4 (3) | M10 | 128 | 92 | 0,029 | 5,66 |
| 30 | 82 | 60 | 168 | 124 | |||||||||
| 32 | |||||||||||||
| 35 | |||||||||||||
| 38 | |||||||||||||
| 40 | 112 | 84 | 228 | 172 | |||||||||
| YL8 YLD8 | 250 | 7000 | 32 | 82 | 60 | 130 | 105 | 4 (3) | M10 | 169 | 125 | 0,043 | 7,29 |
| 35 | |||||||||||||
| 38 | |||||||||||||
| 40 | 112 | 84 | 229 | 173 | 6,53 | ||||||||
| 42 | |||||||||||||
| 45 | |||||||||||||
| YL9 YLD9 | 630 | 6800 | 38 | 82 | 60 | 140 | 115 | 6 (3) | M10 | 169 | 125 | 0,064 | 9,53 |
| 112 | 84 | 229 | 173 | ||||||||||
| 40 | |||||||||||||
| 42 | |||||||||||||
| 45 | |||||||||||||
| 48 | |||||||||||||
| 50 | |||||||||||||
| YL10 YLD10 | 630 | 6000 | 45 | 160 | 130 | 6 (4) | M12 | 0,112 | 12,46 | ||||
| 48 | |||||||||||||
| 50 | |||||||||||||
| 55 | |||||||||||||
| 56 | |||||||||||||
| 60 | 142 | 107 | 289 | 219 | |||||||||
| YL11 YLD11 | 1000 | 5300 | 50 | 112 | 84 | 180 | 150 | 8 (4) | M12 | 229 | 173 | 0,205 | 17,97 |
| 55 | |||||||||||||
| 56 | |||||||||||||
| 60 | 142 | 107 | 289 | 219 | |||||||||
| 63 | |||||||||||||
| 65 | |||||||||||||
| 70 | |||||||||||||
| YL12 YLD12 | 1600 | 4700 | 60 | 200 | 170 | 12 (6) | M12 | 0,443 | 30,62 | ||||
| 63 | |||||||||||||
| 65 | |||||||||||||
| 70 | |||||||||||||
| 71 | |||||||||||||
| 75 | |||||||||||||
| 80 | 52 | 38 | 349 | 269 | 0,463 | 29,52 | |||||||
| YL13 YLD13 | 2500 | 4300 | 70 | 142 | 107 | 220 | 185 | 8 (6) | M16 | 289 | 219 | 0,646 | 35,58 |
| 71 | |||||||||||||
| 75 | |||||||||||||
| 80 | 172 | 132 | 349 | 269 | |||||||||
| 85 | |||||||||||||
| 90 | |||||||||||||
| YL14 YLD14 | 4000 | 4800 | 80 | 172 | 132 | 250 | 215 | 12 (8) | M16 | 350 | 270 | 1,353 | 57,13 |
| 85 | |||||||||||||
| 90 | |||||||||||||
| 95 | |||||||||||||
| 100 110 | 212 | 167 | 430 | 340 | |||||||||
| YL15 YLD15 | 6300 | 3400 | 90 | 172 | 132 | 290 | 250 | 12 (6) | M20 | 350 | 270 | 2,854 | 89,59 |
| 95 | |||||||||||||
| 100 110 120 125 | 212 | 167 | 430 | 340 | |||||||||
| YL16 YLD16 | 10000 | 3000 | 100 110 120 125 | 340 | 290 | 12 (6) | M24 | 5,271 | 119,57 | ||||
| 130 140 | 252 | 202 | 510 | 410 | |||||||||
| YL17 YLD17 | 14000 | 2600 | 120 125 | 212 | 167 | 380 | 330 | 12 (6) | M24 | 430 | 340 | 9,139 | 171,71 |
| 130 140 150 | 252 | 202 | 510 | 410 | |||||||||
| 160 | 302 | 242 | 610 | 490 | |||||||||
| YL18 YLD18 | 20000 | 2300 | 140 150 | 252 | 202 | 420 | 360 | 12 (6) | M30 | 510 | 410 | 17,883 | 263,5 |
| 160 170 180 | 302 | 242 | 610 | 490 | |||||||||
L'équipement de transmission de Judas du comté de Nanpi fabriquant Cie., Ltd est les entreprises qui se sont spécialisées dans la recherche et l'accouplement de production. Également nous pouvons développer des produits nouveaux et la volume-production. Avec une expérience riche, équipe professionnelle de R&D et divers équipement dans l'accouplement, il a des conditions supérieures à satisfaisant vos différentes conditions.
Les produits principaux de société sont : toutes sortes d'accouplements pour l'industrie de machines partout dans le mot, tel que l'accouplement élastique radial, l'accouplement bandé, l'accouplement universel, l'accouplement de vitesse de tambour, l'accouplement élastique de forme de fleur de prune, l'accouplement d'accouplement rigide Oldham, l'accouplement de chaîne de rouleau, l'accouplement de diaphragme, les accouplements élastiques de accouplement de goupille de douille de colonne, le goujon élastique, l'accouplement élastique de goujon, l'accouplement d'arbres de pompe, etc….
Les concepts de notre société est vivant sur la qualité et se développe sur l'honneur. L'accouplement a l'avantage de haute qualité, petit prix, modèles complets de produit. Notre société sera votre meilleur choix, et nous sommes dans l'attente pour coopérer avec vous.
