Accouplement rigide de bride
>
|
| Lieu d'origine | porcelaine de、 de Cangzhou |
| Nom de marque | jude |
| Certification | CE、ISO |
L'accouplement de bride d'acier inoxydable est un accouplement utilisé généralement d'acier inoxydable. Il est employé pour la connexion de deux axes de agitation quand l'axe de agitation du réacteur est trop long et est fabriqué en deux sections. Si l'axe de sortie du réducteur vertical est relié à l'axe de agitation du réacteur, employez l'accouplement de bride devrait être proposé en passant commande, afin d'employer des conditions non standard pour la taille de l'axe de sortie.
Quand l'accouplement de bride d'acier inoxydable est assemblé et démonté, l'axe n'a pas besoin de se déplacer axialement, ainsi il est très commode de se réunir et démonter. L'inconvénient de l'accouplement de bride est que l'exactitude d'alignement d'axe des deux axes est basse, la structure et la forme sont relativement complexe, et l'exactitude de fabrication et d'équilibre est relativement haute. Bas, seulement approprié aux occasions avec la charge à vitesse réduite et stable. Habituellement, la vitesse linéaire du bord externe n'est pas plus que 5m/s. Quand la vitesse linéaire dépasse 5m/s, un contrôle d'équilibre est exigé.
1. Afin d'équilibrer la condition, les boulons devraient être installés en phases positives et inverses. Les accouplements de bague n'ont pas les propriétés axiales, radiales et angulaires de compensation.
2. Les caractéristiques de l'accouplement de bride d'acier inoxydable sont semblables à ceux de l'accouplement de coquille, la structure est simple, l'assemblée et le démontage sont commodes, et il convient aux occasions avec à vitesse réduite (la vitesse _circumferential est 5M/S), aucun impact, et charge stable de vibration. Pour l'accouplement des axes verticaux tels que des agitateurs.

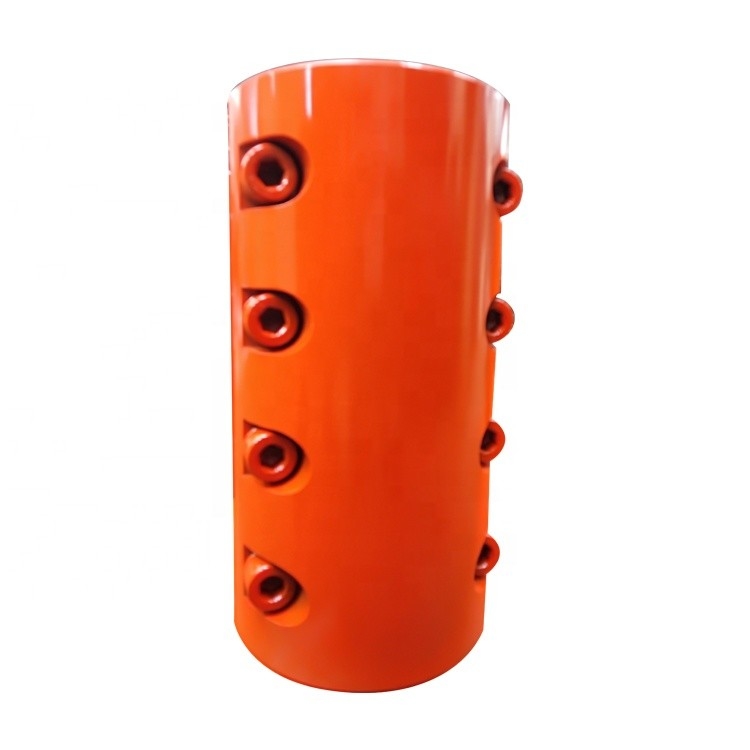

3. L'accouplement de bride emploie deux coquilles axialement divisées, qui sont maintenues avec des boulons pour réaliser la connexion des deux axes. Le couple est transmis par le frottement entre les surfaces des deux accouplements de moitié, et la clé plate est employée en tant qu'auxiliaire. joignez.
| Taille | Diamètre de trou | Mmax | D | L | L1 | L2 | L0 | n-d0 | d1 | d2 | a1 | b1 | l1 | l2 | R | f | b | t | Poids (kilogrammes) |
| (H8/j7) | (H11/h11) | (H11) | (H11) | ||||||||||||||||
| JQ-25 | 25 | 90 | 95 | 110 | 20 | 45 | 58 | 4-12 | 32 | 20 | 5 | 4 | 35 | 60 | 0,2 | 0,4 | 8 | 28,3 | 4,47 |
| JQ-30 | 30 | 90 | 102 | 130 | 20 | 55 | 64 | 4-14 | 38 | 25 | 5 | 4 | 45 | 70 | 0,2 | 0,4 | 8 | 33,3 | 4,47 |
| JQ-35 | 35 | 236 | 118 | 162 | 20 | 71 | 80 | 4-14 | 43 | 30 | 5 | 4 | 55 | 85 | 0,4 | 0,6 | 10 | 38,3 | 7,6 |
| JQ-40 | 40 | 236 | 118 | 162 | 20 | 71 | 80 | 4-14 | 48 | 35 | 5 | 6 | 55 | 85 | 0,4 | 0,6 | 12 | 43,3 | 7,6 |
| JQ-45 | 45 | 530 | 135 | 190 | 24 | 83 | 94 | 4-14 | 57 | 37 | 6 | 5 | 70 | 100 | 0,4 | 0,6 | 14 | 48,8 | 10,85 |
| JQ-50 | 50 | 530 | 135 | 190 | 24 | 83 | 94 | 4-14 | 62 | 42 | 6 | 5 | 70 | 100 | 0,4 | 0,6 | 14 | 53,8 | 10,85 |
| JQ-55 | 55 | 530 | 135 | 190 | 24 | 83 | 94 | 4-14 | 67 | 47 | 6 | 5 | 70 | 100 | 0,6 | 1 | 16 | 59,3 | 10,85 |
| JQ-60 | 60 | 1400 | 172 | 250 | 30 | 110 | 124 | 6-18 | 73 | 50 | 8 | 6 | 100 | 130 | 0,6 | 1 | 18 | 64,4 | 25,06 |
| JQ-65 | 65 | 1400 | 172 | 250 | 30 | 110 | 124 | 6-18 | 78 | 55 | 8 | 6 | 100 | 130 | 0,6 | 1 | 18 | 69,4 | 25,06 |
| JQ-70 | 70 | 1400 | 172 | 250 | 30 | 110 | 124 | 6-18 | 83 | 60 | 8 | 6 | 100 | 130 | 0,6 | 1 | 20 | 74,9 | 25,06 |
| JQ-80 | 80 | 2650 | 185 | 280 | 38 | 131 | 138 | 6-18 | 94 | 7 | 10 | 8 | 110 | 145 | 0,6 | 1 | 22 | 85,4 | 30,16 |
| JQ-85 | 85 | 2650 | 185 | 280 | 38 | 121 | 138 | 6-18 | 99 | 75 | 10 | 8 | 110 | 145 | 0,6 | 1 | 22 | 90,4 | 30,16 |
| JQ-90 | 90 | 5200 | 230 | 330 | 38 | 146 | 164 | 6-23 | 105 | 80 | 10 | 8 | 140 | 170 | 0,6 | 1 | 25 | 95,4 | 56,38 |
| JQ-95 | 95 | 5200 | 230 | 330 | 38 | 146 | 164 | 6-23 | 110 | 85 | 10 | 8 | 140 | 170 | 0,6 | 1 | 25 | 100,4 | 56,38 |
| JQ-100 | 100 | 5200 | 230 | 330 | 38 | 146 | 164 | 6-23 | 115 | 90 | 10 | 8 | 140 | 170 | 0,6 | 1 | 28 | 106,4 | 56,38 |
| JQ-105 | 105 | 5200 | 230 | 330 | 38 | 146 | 164 | 6-23 | 120 | 95 | 10 | 8 | 140 | 170 | 0,6 | 1 | 28 | 111,4 | 56,38 |
| JQ-110 | 110 | 9000 | 260 | 390 | 46 | 172 | 190 | 6-23 | 125 | 100 | 12 | 10 | 160 | 200 | 0,6 | 1 | 28 | 116,4 | 90 |
| JQ-115 | 115 | 9000 | 260 | 390 | 46 | 172 | 190 | 6-23 | 130 | 105 | 12 | 10 | 160 | 200 | 0,6 | 1 | 32 | 122,4 | 90 |
| JQ-120 | 120 | 9000 | 260 | 390 | 46 | 172 | 190 | 6-23 | 135 | 110 | 12 | 10 | 160 | 200 | 0,6 | 1 | 32 | 127,4 | 90 |
| JQ-125 | 125 | 15000 | 280 | 440 | 54 | 193 | 210 | 8-23 | 140 | 115 | 14 | 12 | 180 | 225 | 0,6 | 1 | 32 | 132,4 | 125 |
| JQ-130 | 130 | 15000 | 280 | 440 | 54 | 193 | 210 | 8-23 | 146 | 118 | 14 | 12 | 180 | 225 | 0,6 | 1 | 32 | 137,4 | 125 |
| JQ-140 | 140 | 15000 | 300 | 440 | 54 | 193 | 230 | 8-23 | 158 | 128 | 14 | 12 | 180 | 225 | 0,6 | 1 | 36 | 148,4 | 125 |
| JQ-150 | 150 | 28000 | 340 | 500 | 64 | 218 | 260 | 8-33 | 170 | 134 | 16 | 14 | 200 | 255 | 0,6 | 1 | 36 | 158,4 | 215 |
| JQ-160 | 160 | 28000 | 340 | 500 | 64 | 218 | 260 | 8-33 | 180 | 144 | 16 | 14 | 200 | 255 | 0,6 | 1 | 40 | 169,4 | 215 |
| JQ-180 | 180 | 31000 | 380 | 560 | 72 | 244 | 300 | 8-33 | 200 | 162 | 18 | 16 | 240 | 285 | 1 | 1,5 | 45 | 190,4 | 350 |
| JQ-200 | 200 | 33750 | 420 | 640 | 80 | 280 | 340 | 8-33 | 220 | 182 | 20 | 18 | 270 | 325 | 1 | 1,5 | 45 | 210,4 | 516 |
L'équipement de transmission de Judas du comté de Nanpi fabriquant Cie., Ltd est les entreprises qui se sont spécialisées dans la recherche et l'accouplement de production. Également nous pouvons développer des produits nouveaux et la volume-production. Avec une expérience riche, équipe professionnelle de R&D et divers équipement dans l'accouplement, il a des conditions supérieures à satisfaisant vos différentes conditions.
Les produits principaux de société sont : toutes sortes d'accouplements pour l'industrie de machines partout dans le mot, tel que l'accouplement élastique radial, l'accouplement bandé, l'accouplement universel, l'accouplement de vitesse de tambour, l'accouplement élastique de forme de fleur de prune, l'accouplement d'accouplement rigide Oldham, l'accouplement de chaîne de rouleau, l'accouplement de diaphragme, les accouplements élastiques de accouplement de goupille de douille de colonne, le goujon élastique, l'accouplement élastique de goujon, l'accouplement d'arbres de pompe, etc….
Les concepts de notre société est vivant sur la qualité et se développe sur l'honneur. L'accouplement a l'avantage de haute qualité, petit prix, modèles complets de produit. Notre société sera votre meilleur choix, et nous sommes dans l'attente pour coopérer avec vous.
Q1 : Est-vous société commerciale ou le fabricant ?
: Nous sommes usine.
Q2 : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
: : Oui, nous pourrions offrir l'échantillon mais pas pour libre. En fait nous avons un principe très bon des prix, quand vous faites la commande en gros coûtez alors de l'échantillon serez de retour à vous.
Q3 : De quelle longueur est-il votre délai de livraison ?
: Généralement c'est de 10-15 jours si les marchandises sont en stock. ou c'est de 7-25 jours si les marchandises ne sont pas en stock, il est selon la quantité.
Q4 : De quelle longueur est-elle votre garantie ?
: Notre garantie est de 12 mois.
Q5 : Avez-vous des procédures d'inspection pour l'accouplement ?
: auto-inspection 100% avant l'emballage
Q6. Quel est votre paiement ?
: 1) 100% T/T. 2) 30% à l'avance, d'autres avant expédition. 3) L/C Q7 : Est-ce que je peux avoir une visite à votre usine avant l'ordre ? : Sûr, bienvenu pour visiter notre usine.
