Accouplement flexible de vitesse
>
|
| Lieu d'origine | porcelaine de、 de Cangzhou |
| Nom de marque | jude |
| Certification | CE、ISO |
| Numéro de modèle | NL6 |

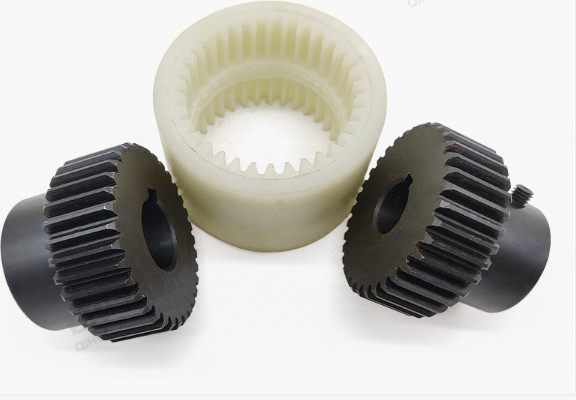

La douille en nylon Pin Gear Flexible Coupling du NL pour l'arbre d'entraînement flexible et le déplacement radial axial et le déplacement d'angle du grand, drumgear accouplement appartient à l'accouplement flexible, avec radial, capacité axiale et angulaire et d'axe de déviation de compensation, et a les avantages de la structure simple, de l'entretien commode, de l'installation facile, de la perte à faible bruit, de transmission de puissance de petit, de la longue durée etc….
Les dents externes de l'accouplement denté sont divisées en deux sortes : dents droites et dents de tambour. Les accouplements de vitesse de tambour peuvent permettre à un plus grand écart angulaire (relativement à l'accouplement droit de dent), qui peut améliorer les conditions de contact des dents, d'augmenter la capacité du couple de transmission, et prolongent la durée de vie. Taille radiale de Pin Gear Flexible Couplinghas de douille en nylon du NL la petite et la grande capacité de charge. Elle est habituellement employée pour shafting la transmission dans des conditions à vitesse réduite et de charge lourde. La douille en nylon Pin Gear Flexible Coupling du NL avec l'équilibre de grande précision et dynamique peut être utilisée pour la transmission ultra-rapide, telle que la transmission d'axe d'une turbine à gaz.
| Taille | Serrez à la clé dynamométrique Tn N.m | Vitesse n (r/min) | Dimension principale (millimètres) | Déviation maximum | Inertie kilogramme *m2 | Poids kilogramme | ||||||
| Diamètre | Longueur | D | S | L3 | Axial (millimètres) | Radial (millimètres) | Angleα° | |||||
| d1 d2 | L 1 L 2 | |||||||||||
| NL1 | 40 | 6000 | 6 8 10 12 14 | 16 20 | 42 | 4 | 30 | 2 | ±0.3 | 1° | 0,25 | 0,85 |
| 25 32 | ||||||||||||
| NL2 | 100 | 10 12 14 16 18 20 22 24 | 25 32 | 55 | 40 | ±0.4 | 0,92 | 1,7 | ||||
| 42 52 | ||||||||||||
| NL3 | 160 | 20 22 24 25 28 | 52 62 | 68 | 46 | 3,1 | 2,6 | |||||
| NL4 | 250 | 28 30 32 35 38 | 62 82 | 85 | 48 | 8,69 | 3,6 | |||||
| NL5 | 315 | 5000 | 32 35 38 40 42 | 82 112 | 96 | 50 | 3 | 2° | 14,28 | 5,5 | ||
| NL6 | 400 | 40 42 45 48 | 82 112 | 100 | 52 | 18,34 | 6,8 | |||||
| NL7 | 630 | 3600 | 45 48 50 55 | 82 112 | 115 | 60 | ±0.6 | 56,5 | 9,8 | |||
| NL8 | 1250 | 48 50 55 60 63 65 | 112 142 | 141 | 72 | 98,55 | 26,5 | |||||
| NL9 | 2000 | 2000 | 60 63 65 70 71 75 80 | 142 172 | 175 | 6 | 93 | 4 | ±0.7 | 370,5 | 37,6 | |
| NL10 | 3150 | 1800 | 70 71 75 80 85 90 95 100 | 142 172 | 220 | 8 | 110 | 1156,8 | 55 | |||
| 212 | ||||||||||||
Q1 : Est-vous société commerciale ou le fabricant ?
: Nous sommes usine.
Q2 : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
: : Oui, nous pourrions offrir l'échantillon mais pas pour libre. En fait nous avons un principe très bon des prix, quand vous faites la commande en gros coûtez alors de l'échantillon serez de retour à vous.
Q3 : De quelle longueur est-il votre délai de livraison ?
: Généralement c'est de 10-15 jours si les marchandises sont en stock. ou c'est de 7-25 jours si les marchandises ne sont pas en stock, il est selon la quantité.
Q4 : De quelle longueur est-elle votre garantie ?
: Notre garantie est de 12 mois.
Q5 : Avez-vous des procédures d'inspection pour l'accouplement ?
: auto-inspection 100% avant l'emballage
Q6. Quel est votre paiement ?
: 1) 100% T/T. 2) 30% à l'avance, d'autres avant expédition. 3) L/C Q7 : Est-ce que je peux avoir une visite à votre usine avant l'ordre ? : Sûr, bienvenu pour visiter notre usine.
