Accouplement flexible de mâchoire
>
|
|
| Lieu d'origine | porcelaine de、 de Cangzhou |
| Nom de marque | jude |
| Certification | CE、ISO |

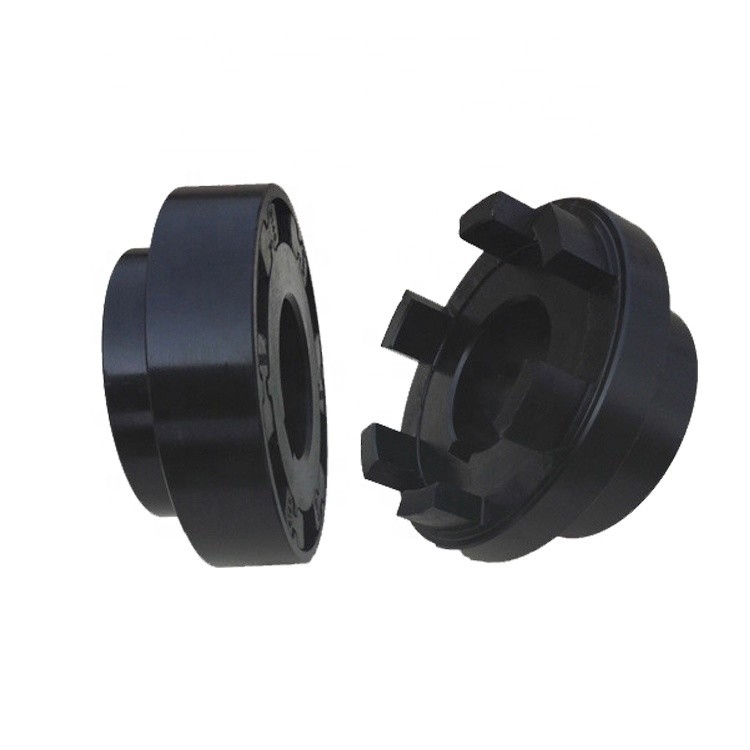

Le couplingIt élastique de HTLB-H est un accouplement élastique en forme de h de bloc. L'accouplement élastique en forme de h de bloc emploie plusieurs pièces élastiques en forme de h, et insère les blocs convexes demi des accouplements principaux et conduits d'extrémité entre les pièces élastiques en forme de h pour réaliser la connexion des deux moitiés de l'accouplement. L'accouplement élastique de type h de bloc est simple dans la structure, le contrat dans la taille, commodes pour fabriquer, bas dans le coût, commodes dans l'assemblée et le démontage, et a les propriétés de compenser la compensation relative des deux axes, de l'atténuation et de l'amortissement, et convient à relier deux axes de transmission coaxiaux. La température fonctionnante est de -30-80 degrés de Celsius, et le couple nominal transmis est 18-63000N.m.
1. Les accouplements offrent une gamme de la sélection de hub et d'élément pour satisfaire différentes exigences.
2. Ils peuvent absorber le choc et couvrir le désalignement fortuit et amortir de petites vibrations d'amplitude.
3. NBR, uréthane, éléments de Hytrel.
4. la condition adaptée aux besoins du client est disponible.
| modèle | Couple nominal Tn/N·m | Vitesse permise [n] /r·min-1 | Diamètre de trou d'axe d1, d2 | Longueur de trou d'axe | B | D | D1 | D2 | S | P | Moment de l'inertie I kilogramme·m2 | La masse m/kg | ||
| Type de Y | Type J1 | |||||||||||||
| fer | acier | L | L1 | |||||||||||
| HTLB1 | 160 | 5000 | 5000 | 28 | 62 | 44 | 49 | 110 | 80 | 62 | 2 | 33 | 0,007 | 6 |
| 30-32-35 | 82 | 60 | ||||||||||||
| 40*, 42*, 45* | 112 | 84 | ||||||||||||
| HTLB2 | 250 | 4500 | 32, 35, 38 | 82 | 60 | 56 | 125 | 92 | 75 | 38 | 0,012 | 9,2 | ||
| 40,42,45,48*, 50* | 112 | 84 | ||||||||||||
| HTLB3 | 355 | 4000 | 5000 | 38 | 82 | 60 | 62 | 140 | 100 | 80 | 43 | 0,02 | 11,2 | |
| 40,42,45,48,50,55*, 56* | 112 | 84 | ||||||||||||
| HTLB4 | 560 | 3500 | 4700 | 42, 45, 48, 50, 55, 56 | 69 | 160 | 110 | 95 | 47 | 0,039 | 17,8 | |||
| 60*, 63*, 65* | 142 | 107 | ||||||||||||
| HTLB5 | 900 | 3100 | 4200 | 50, 55, 56 | 112 | 84 | 74 | 180 | 125 | 108 | 50 | 0,072 | 25,4 | |
| 60,63,65,70*, 71*, 75* | 142 | 107 | ||||||||||||
| HTLB6 | 1400 | 2800 | 3800 | 60, 63, 65, 70, 71, 75 | 81 | 200 | 140 | 122 | 53 | 0,117 | 31,3 | |||
| 80*, 85* | 172 | 132 | ||||||||||||
| HTLB7 | 2000 | 2500 | 3300 | 65-70-71 | 142 | 107 | 92 | 225 | 150 | 138 | 61 | 0,183 | 43,4 | |
| 80, 85, 90* | 172 | 132 | ||||||||||||
| HTLB8 | 2800 | 2200 | 3000 | 71, 75 | 142 | 107 | 105 | 250 | 165 | 155 | 3 | 69 | 0,35 | 58,5 |
| 80-85-90 | 172 | 132 | ||||||||||||
| 100 * | 212 | 167 | ||||||||||||
| HTLB9 | 4000 | 2000 | 2700 | 80-85-90 | 172 | 132 | 110 | 280 | 180 | 172 | 73 | 0,55 | 81 | |
| 100, 110* | 212 | 167 | ||||||||||||
| HTLB10 | 5600 | 1800 | 2400 | 90, 95 | 172 | 132 | 120 | 315 | 200 | 200 | 78 | 0,9 | 98,9 | |
| 100-110-120 | 212 | 167 | ||||||||||||
| HTLB11 | 7100 | 1600 | 2100 | 100-110-120 | 128 | 350 | 230 | 230 | 83 | 1,6 | 152 | |||
| 130, 140 | 252 | 202 | ||||||||||||
| HTLB12 | 10000 | 1400 | 1900 | 110, 120, 125 | 212 | 167 | 137 | 400 | 250 | 250 | 88 | 2,7 | 182,8 | |
| 130, 140, 150 | 252 | 202 | ||||||||||||
| HTLB13 | 12500 | 1300 | 1700 | 120, 125 | 212 | 167 | 155 | 440 | 265 | 265 | 5 | 99 | 3,9 | 204 |
| 130, 140, 150 | 252 | 202 | ||||||||||||
| 160 | 302 | 242 | ||||||||||||
| HTLB14 | 16000 | 1200 | 1500 | 130, 140, 150 | 252 | 202 | 160 | 480 | 300 | 300 | 104 | 5,9 | 277,6 | |
| 160, 170 | 302 | 242 | ||||||||||||
| HTLB15 | 20000 | 1100 | 1400 | 140, 150 | 252 | 202 | 175 | 520 | 315 | 315 | 115 | 8,6 | 348,3 | |
| 160, 170, 180 | 302 | 242 | ||||||||||||
| HTLB16 | 28000 | 1000 | 1300 | 160, 170, 180 | 201 | 560 | 320 | 320 | 6 | 125 | 13,9 | 496,9 | ||
| 190, 200 | 352 | 282 | ||||||||||||
| HTLB17 | 35500 | 900 | 1200 | 170, 180 | 302 | 242 | 215 | 610 | 352 | 352 | 135 | 20,2 | 582 | |
| 190, 200, 220 | 352 | 282 | ||||||||||||
| HTLB18 | 45000 | 860 | 1100 | 180 | 302 | 242 | 234 | 660 | 384 | 384 | 145 | 29,7 | 706,2 | |
| 190, 200, 220 | 352 | 280 | ||||||||||||
| 240 | 410 | 330 | ||||||||||||
| HTLB19 | 63000 | 800 | 1000 | 200, 220 | 352 | 280 | 246 | 710 | 416 | 416 | 155 | 43,2 | 917,2 | |
L'équipement de transmission de Judas du comté de Nanpi fabriquant Cie., Ltd est les entreprises qui se sont spécialisées dans la recherche et l'accouplement de production. Également nous pouvons développer des produits nouveaux et la volume-production. Avec une expérience riche, équipe professionnelle de R&D et divers équipement dans l'accouplement, il a des conditions supérieures à satisfaisant vos différentes conditions.
Les produits principaux de société sont : toutes sortes d'accouplements pour l'industrie de machines partout dans le mot, tel que l'accouplement élastique radial, l'accouplement bandé, l'accouplement universel, l'accouplement de vitesse de tambour, l'accouplement élastique de forme de fleur de prune, l'accouplement d'accouplement rigide Oldham, l'accouplement de chaîne de rouleau, l'accouplement de diaphragme, les accouplements élastiques de accouplement de goupille de douille de colonne, le goujon élastique, l'accouplement élastique de goujon, l'accouplement d'arbres de pompe, etc….
Les concepts de notre société est vivant sur la qualité et se développe sur l'honneur. L'accouplement a l'avantage de haute qualité, petit prix, modèles complets de produit. Notre société sera votre meilleur choix, et nous sommes dans l'attente pour coopérer avec vous.
