Accouplement de Pin Bush
>
|
| Lieu d'origine | porcelaine de、 de Cangzhou |
| Nom de marque | jude |
| Certification | CE、ISO |

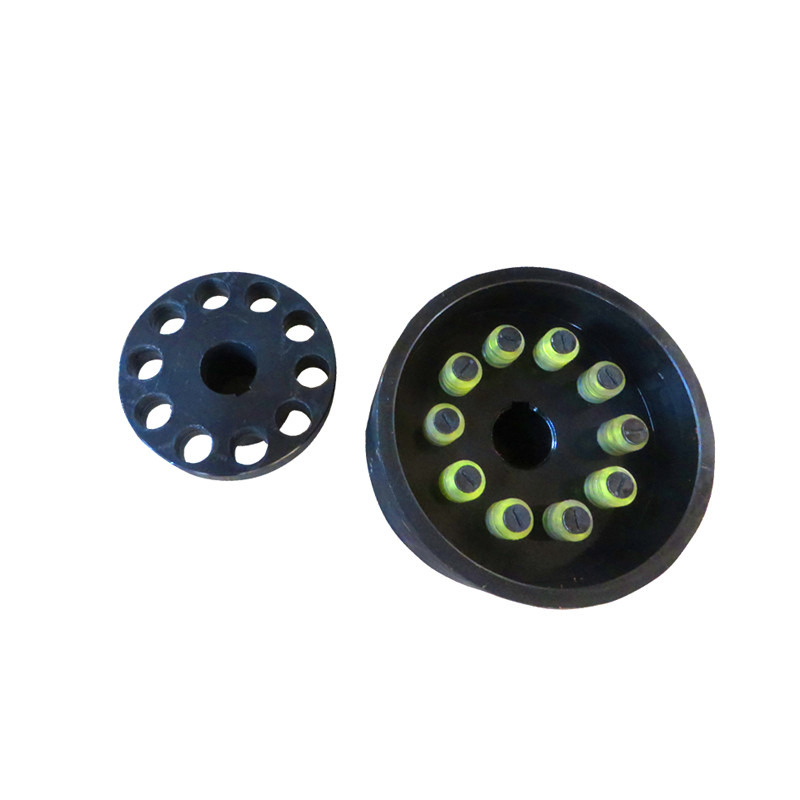

Introduction de la roue élastique de LTZ/TLL Pin Flexible Coupling With Brake
La roue de Pin Flexible Coupling With Brake d'élastique de LTZ/TLL est une force de verrouillage sur le groupe élastique de goupille de douille résultant de la surface de contact du couple de frottement, et comprime la douille élastique en caoutchouc pour transmettre le couple, ainsi elle peut être appliquée à la grande vitesse, la bonne base rigide, l'exactitude d'installation des conditions de travail. Mais le travail de la douille élastique est comprimé, parce que la taille de la douille élastique est petite et l'épaisseur est plus mince, et la capacité de déformation élastique est limitée. Par conséquent, bien que le type accouplements élastiques de LTZ de goupille de douille puisse compenser le déplacement et l'élasticité d'axe, la quantité permise de compensation au déplacement d'axe est moins, et l'élasticité est faible. Par conséquent, il est nécessaire de choisir l'environnement moteur avec la basse charge d'impact et la basse condition de atténuation.
Feartures :
1) Concevoir compact, installation facile.
2) Entretien, petite taille et poids léger commodes.
3) Très utilisé dans les systèmes moyens et mineurs de transport d'énergie conduits par des moteurs, tels que des ralentisseurs, grues, compresseurs, coveyers,
| Nom de produit | l'accouplement de buisson de goupille, accouplement de goupille, a bagué l'accouplement flexible de goupille pour la pompe |
| DN millimètre | 12~340mm |
| Couple évalué | 250~180000 N·m |
| Vitesse permise | kN 850~6300·m |
| Matériel | 45#steel |
| Application | Très utilisé dans la pompe, la fan, la métallurgie, l'exploitation, l'ingénierie et d'autres domaines. |
| modèle | Couple nominal Tn (nanomètre) | Vitesse permise [n] (r/min) | Diamètre de trou d'axe d1 d2 DZ | Longueur | D0 | D | B | S | Poids kilogramme | Moment de l'inertie Kg.m2 | |||
| Y | J, J1, Z | ||||||||||||
| L | L1 | L | |||||||||||
| TLL1 | 125 | 3800 | 25 28 | 62 | 44 | 62 | 200 | 130 | 85 | 5 | 45 | 8,3 | 0,05 |
| 30 32 | 82 | 60 | 82 | ||||||||||
| 35 | |||||||||||||
| TLL2 | 250 | 3000 | 32 35 | 250 | 160 | 105 | 5 | 15,3 | 0,15 | ||||
| 38 | |||||||||||||
| 40 42 | 112 | 84 | 112 | ||||||||||
| TLL3 | 500 | 2400 | 40 42 | 315 | 190 | 132 | 6 | 30 | 0,45 | ||||
| 45 48 | |||||||||||||
| TLL4 | 710 | 2400 | 45 48 | 224 | 6 | 65 | 39,6 | 0,5 | |||||
| 50 55 | |||||||||||||
| 56 | |||||||||||||
| 60 63 | 142 | 107 | 142 | ||||||||||
| TLL5 | 1000 | 2400 | 50 55 | 112 | 84 | 315 | 250 | 168 | 6 | 65 | 47 | 1,26 | |
| 56 | |||||||||||||
| 60 63 | 142 | 107 | 142 | ||||||||||
| 65 70 | |||||||||||||
| TLL6 | 2000 | 1900 | 63 65 | 400 | 315 | 8 | 80 | 92,6 | 1,63 | ||||
| 70 71 | |||||||||||||
| 75 | |||||||||||||
| 80 85 | 172 | 132 | 172 | ||||||||||
| 90 95 | |||||||||||||
| TLL7 | 4000 | 1500 | 80 85 | 500 | 400 | 210 | 10 | 100 | 127,3 | 4,04 | |||
| 90 95 | |||||||||||||
| 100 110 | 212 | 167 | 212 | ||||||||||
| TLL8 | 8000 | 1200 | 100 110 | ||||||||||
| 120 125 | 630 | 475 | 265 | 12 | 130 | 304,3 | 15 | ||||||
| 130 | 252 | 202 | 252 | ||||||||||
| TLL9 | 16000 | 1000 | 120 125 | 212 | 167 | 212 | 710 | 600 | 298 | 14 | 180 | 576,8 | 33 |
| 130 140 | 252 | 202 | 252 | ||||||||||
| 150 | |||||||||||||
| 160 170 | 302 | 242 | 302 | ||||||||||
