Pneu Flex Coupling
>
|
|
| Lieu d'origine | porcelaine de、 de Cangzhou |
| Nom de marque | jude |
| Certification | CE、ISO |

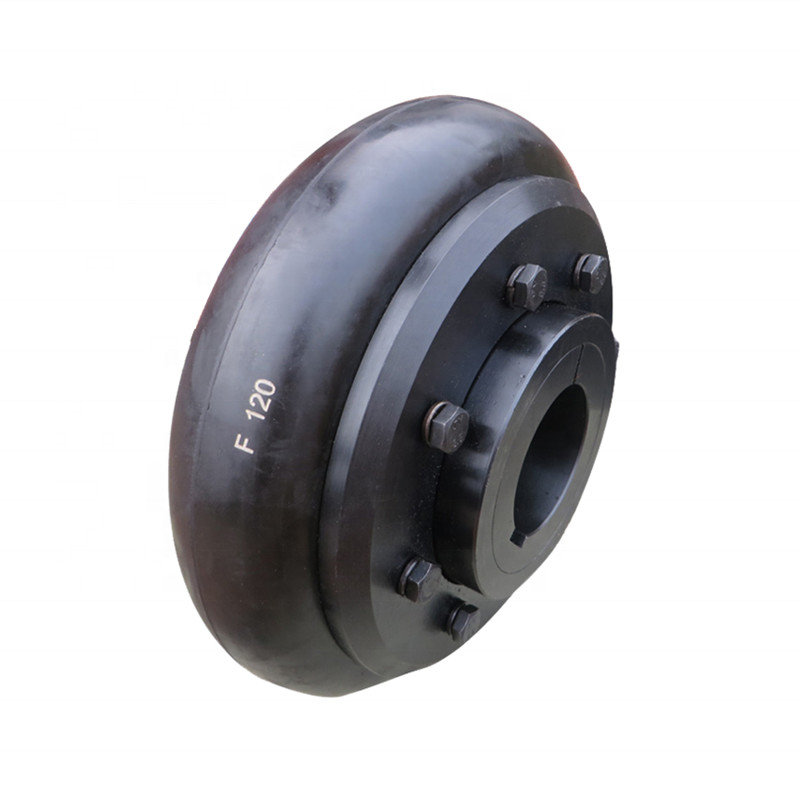

Type accouplement de F de pneu
Le type accouplement de pneu est divisé en deux types : type convexe et type concave. Le type convexe est divisé en trois types : un type squelettique type intégral, un type intégral sans os et un type coupé radial.
L'intérieur de l'anneau de pneu est collé sur le squelette en acier par une méthode de vulcanisation, et un écrou est soudé au trou de boulon sur le squelette.
Caractéristique :
En se réunissant, les boulons sont reliés aux brides des deux moitiés d'accouplement, et le frottement est produit par le frottement entre le pneu et le visage d'extrémité de bride par les boulons de serrage, et la déformation de torsion de cisaillement se produit quand l'anneau de pneu fonctionne, ainsi l'accouplement de pneu qu'il a l'élasticité élevée, peut compenser le déplacement relatif des deux axes, a la bonne atténuation, et a la structure simple, aucun besoin de lubrification, l'assemblée et le démontage et l'entretien.
| Taille | Type | Bush aucun | L | E | C | D | F | S | Poids | |||
| Acier | Acier | |||||||||||
| millimètre | pouce | |||||||||||
| F40 | B | -- | 30 | 1 1/8" | 33 | 22 | 104 | 82 | -- | -- | -- | 11 |
| F | 1008 | 25 | 1" | |||||||||
| H | 1008 | 25 | 1" | |||||||||
| F50 | B | -- | 38 | 1 1/2 » | 45 | 32 | 133 | 100 | 79 | -- | -- | 12,5 |
| F | 1210 | 32 | 1 1/4" | 38 | 25 | |||||||
| H | 1210 | 32 | 1 1/4" | |||||||||
| F60 | B | -- | 45 | 1 3/4" | 55 | 38 | 165 | 125 | 70 | -- | -- | 16,5 |
| F | 1610 | 42 | 1 5/8" | 42 | 25 | 103 | ||||||
| H | 1610 | 42 | 1 5/8" | |||||||||
| F70 | B | -- | 50 | 2" | 47 | 35 | 187 | 142 | 80 | 50 | 13 | 11,5 |
| F | 2012 | 50 | 2" | 44 | 32 | |||||||
| H | 1610 | 42 | 1 5/8" | 37 | 25 | |||||||
| F80 | B | -- | 60 | 2 3/8" | 55 | 42 | 211 | 165 | 98 | 54 | 16 | 12,5 |
| F | 2517 | 60 | 2 1/2 » | 58 | 45 | |||||||
| H | 2012 | 50 | 2" | 45 | 32 | |||||||
| F90 | B | -- | 75 | 3" | 63,5 | 49 | 235 | 188 | 108 | 60 | 16 | 13,5 |
| F | 2517 | 60 | 2 1/2 » | 58,5 | 45 | |||||||
| H | 2517 | 60 | 2 1/2 » | |||||||||
| F-100 | B | -- | 80 | 3 1/8" | 70,5 | 56 | 254 | 216 | 120 | 62 | 16 | 13,5 |
| F | 3020 | 75 | 3" | 64,5 | 51 | 125 | ||||||
| H | 2517 | 60 | 2 1/2 » | 58,5 | 45 | 113 | ||||||
| F110 | B | -- | 90 | 3 1/2 » | 75,5 | 63 | 279 | 233 | 128 | 62 | 16 | 12,5 |
| F | 3020 | 75 | 3" | 63,5 | 51 | 134 | ||||||
| H | 3020 | 75 | 3" | |||||||||
| F120 | B | -- | 100 | 4" | 84,5 | 70 | 314 | 264 | 140 | 67 | 16 | 14,5 |
| F | 3525 | 100 | 4" | 79,5 | 65 | 144 | ||||||
| H | 3020 | 75 | 3" | 65,5 | 51 | |||||||
| F140 | B | -- | 125 | 5" | 110,5 | 94 | 359 | 311 | 178 | 73 | 17 | 16 |
| F | 3525 | 100 | 4" | 81,5 | 65 | |||||||
| H | 3525 | 100 | 4" | |||||||||
| F160 | B | -- | 140 | 5 1/2 » | 117 | 120 | 402 | 345 | 187 | 78 | 19 | 15 |
| F | 4030 | 115 | 4 1/2 » | 92 | 77 | 197 | ||||||
| H | 4030 | 115 | 4 1/2 » | |||||||||
| F180 | B | -- | 150 | 6" | 137 | 114 | 470 | 394 | 205 | 94 | 19 | 23 |
| F | 4535 | 125 | 5" | 112 | 89 | |||||||
| H | 4535 | 125 | 5" | |||||||||
| F200 | B | -- | 150 | 6" | 138 | 114 | 508 | 429 | 205 | 103 | 19 | 24 |
| F | 4535 | 125 | 5" | 113 | 89 | |||||||
| H | 4535 | 125 | 5" | |||||||||
| F220 | B | -- | 160 | 6 1/4" | 154,5 | 127 | 562 | 474 | 223 | 118 | 20 | 27,5 |
| F | 5040 | 125 | 5" | 129,5 | 102 | |||||||
| H | 5040 | 125 | 5" | |||||||||
| F250 | B | -- | 190 | 7 1/2 » | 161,5 | 132 | 628 | 532 | 254 | 125 | 20 | 29,5 |
L'équipement de transmission de Judas du comté de Nanpi fabriquant Cie., Ltd est les entreprises qui se sont spécialisées dans la recherche et l'accouplement de production. Également nous pouvons développer des produits nouveaux et la volume-production. Avec une expérience riche, équipe professionnelle de R&D et divers équipement dans l'accouplement, il a des conditions supérieures à satisfaisant vos différentes conditions.
Les produits principaux de société sont : toutes sortes d'accouplements pour l'industrie de machines partout dans le mot, tel que l'accouplement élastique radial, l'accouplement bandé, l'accouplement universel, l'accouplement de vitesse de tambour, l'accouplement élastique de forme de fleur de prune, l'accouplement d'accouplement rigide Oldham, l'accouplement de chaîne de rouleau, l'accouplement de diaphragme, les accouplements élastiques de accouplement de goupille de douille de colonne, le goujon élastique, l'accouplement élastique de goujon, l'accouplement d'arbres de pompe, etc….
Les concepts de notre société est vivant sur la qualité et se développe sur l'honneur. L'accouplement a l'avantage de haute qualité, petit prix, modèles complets de produit. Notre société sera votre meilleur choix, et nous sommes dans l'attente pour coopérer avec vous.
