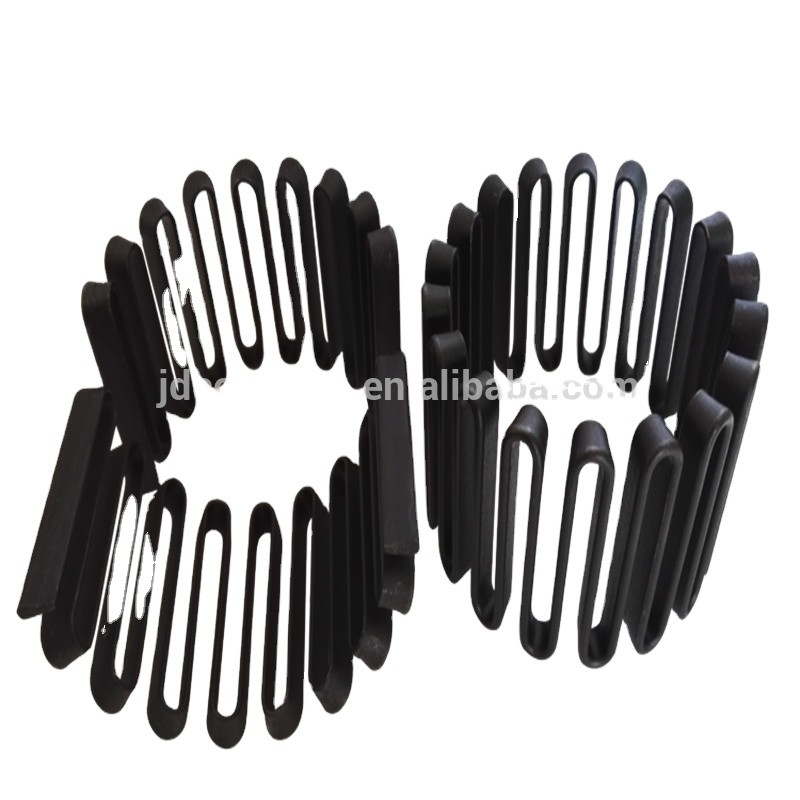

Les pièces de accouplement flexibles en acier d'OEM 45# serpentent le ressort d'accouplement de grille

Introduction de ressort de serpent pour l'accouplement de grille

Le ressort de serpent s'appelle également le ressort de coupleur. Il appartient à un ressort de type particulier. Il est fait d'une bande en acier formée par serpent avec l'élasticité constante, et la surface est tout pulvérisée avec le traitement de prévention de rouille. Ressort serpentin pour le transfert du couple et le tampon dans le système mécanique d'entraînement, elle a été très utilisée dans l'équipement de métallurgie, de levage, de transport, d'exploitation, d'ingénierie de pétrole, de construction navale, de charbon, en caoutchouc, de construction navale et de levage de machines de port.
Le ressort de serpent a les caractéristiques suivantes :
1. tenez compte d'une plus grande déviation d'installation
En raison du contact entre le plat de ressort et la surface d'arc de dent, l'accouplement peut obtenir la grande flexibilité. Il peut être installé en même temps avec des déviations radiales, angulaires, et axiales.
2. rapport de la gamme étendue de la charge variable et commencer sûr
Le contact de accouplement de surface de dent et de 2,5 feuilles est courbé, quand le couple de transfert augmente, ressort courbera le long de la déformation de dent, l'effet de accouplement en 2,5 le ressort près du point. Le changement du moment du contact entre le roseau et la surface de dent, c.-à-d., changements avec la taille du couple, et ses caractéristiques de transmission sont rigidité variable. Par conséquent, il peut soutenir un plus grand changement de charge que l'accouplement élastique général.
L'effet de amortissement de la force de transmission sur le roseau quand il est déformé le long de l'arc de dent, particulièrement quand la machine commence ou a la charge d'impact forte, a un certain degré de protection pour la sécurité des pièces assorties.
3. bonne atténuation de vibration et longue durée de vie
L'accouplement à serpenter axial de ressort incorporé dans la moitié plus de 36%.
La section de ressort serpentin avec de l'acier de haute qualité de ressort, soumis à un traitement thermique trapézoïdaux strictement, et le traitement spécial, a de bonnes propriétés mécaniques, de sorte que la durée de vie de l'accouplement soit bien meilleure que l'accouplement flexible en métal (tel que la goupille élastique de douille, l'accouplement en nylon de goupille) pour la croissance.
4. efficacité élevée de transmission et opération fiable
L'efficacité de transmission de l'accouplement est 99,47%, et sa capacité de surcharge à court terme est deux fois du couple évalué, et son opération est sûre et fiable.
5. structure simple et assemblée et démontage commodes
La machine entière a moins pièces, plus petit volume et poids plus léger. La conception du film en coupe trapézoïdal de ressort est plus commode et étroite que celle de la cannelure trapézoïdale de dent, de sorte que l'assemblée et le démontage et l'entretien soient plus simples que l'accouplement général.
Puisque certains ont les caractéristiques ci-dessus, le ressort serpentin est très utilisé dans l'équipement de métallurgie, de levage, de transport, d'exploitation, d'ingénierie de pétrole, de construction navale, de charbon, en caoutchouc, de construction navale et de levage de machines de port.
6. lubrification à faible bruit et bonne
Le logement d'alliage d'aluminium est protégé par des ressorts pour éviter de fonctionner à l'extérieur, et la coquille est remplie du beurre. Elle fait non seulement la lubrification bien, mais élimine également le bruit de la maille tubulaire quand elle est absorbée par le beurre.
Le procédé de traitement thermique du type ressort de serpent :
1, la première extinction, gâchant : le premier gâchage et le gâchage du type ressort de serpent est d'ajuster la structure de la plaque d'acier. Le blanc de ressort de ssert est plat de 145.5mm x de 14.5mm x de 3mm. Chaque groupe a des échantillons de 3%. Le blanc et l'échantillon sont chargés dans la bride. Elle est chauffée dans le four de bain de sel et l'huile est froide.
Les pièces de gâchage devraient être nettoyées, écrémées, sablage, et être enduites des revêtements de protection sur la surface des pièces et des échantillons. La température de gâchage est 720 C 10 C, la conservation de la chaleur est 60min, l'air est froid, et la dureté est HRC26.
2, recuit intermédiaire : le ressort serpentin est d'abord recuit pour le recuit intermédiaire. Avant le recuit intermédiaire, le revêtement de protection devrait être appliqué avant le revêtement. Après recuit, le revêtement résiduel de fer peut être enlevé par le léger soufflage de sable, et alors la forme finale sera formée.
3, la deuxième extinction et gâchage : le but de la deuxième extinction et du gâchage du ressort de serpent est de former la dernière performance des pièces. Après la dernière formation, le fil d'acier est lié et chauffé et puis refroidi par le bain entièrement désoxydé de sel. Nettoyage de l'eau avec 60~80 degrés d'huile éteignant, puis 425 - le gâchage de 10 deg. C, gâchant la dureté d'essai d'abrasion de surface de spécimen plus de 0.2mm devrait être HRC49~51.
4, le dernier gâchage : après essai la dureté de ressort de serpent est qualifiée, les pièces sont traitées en sablant, et pré puis traitées. La pression est mesurée à 55mm + à 1mm à la position réelle de mesure, 30~40h est maintenu, et alors le gâchage final est effectué.

L'équipement de transmission de Judas du comté de Nanpi fabriquant Cie., Ltd est les entreprises qui se sont spécialisées dans la recherche et l'accouplement de production. Également nous pouvons développer des produits nouveaux et la volume-production. Avec une expérience riche, équipe professionnelle de R&D et divers équipement dans l'accouplement, il a des conditions supérieures à satisfaisant vos différentes conditions.

Les produits principaux de société sont : toutes sortes d'accouplements pour l'industrie de machines partout dans le mot, tel que l'accouplement élastique radial, l'accouplement bandé, l'accouplement universel, l'accouplement de vitesse de tambour, l'accouplement élastique de forme de fleur de prune, l'accouplement d'accouplement rigide Oldham, l'accouplement de chaîne de rouleau, l'accouplement de diaphragme, les accouplements élastiques de accouplement de goupille de douille de colonne, le goujon élastique, l'accouplement élastique de goujon, l'accouplement d'arbres de pompe, etc….

Les concepts de notre société est vivant sur la qualité et se développe sur l'honneur. L'accouplement a l'avantage de haute qualité, petit prix, modèles complets de produit. Notre société sera votre meilleur choix, et nous sommes dans l'attente pour coopérer avec vous.
