Kc 4016 accouplement flexible de accouplement de chaîne du rouleau 5016 5018 6018

4016/5016/5018/6018/ Accouplement d'arbres de chaîne de rouleau

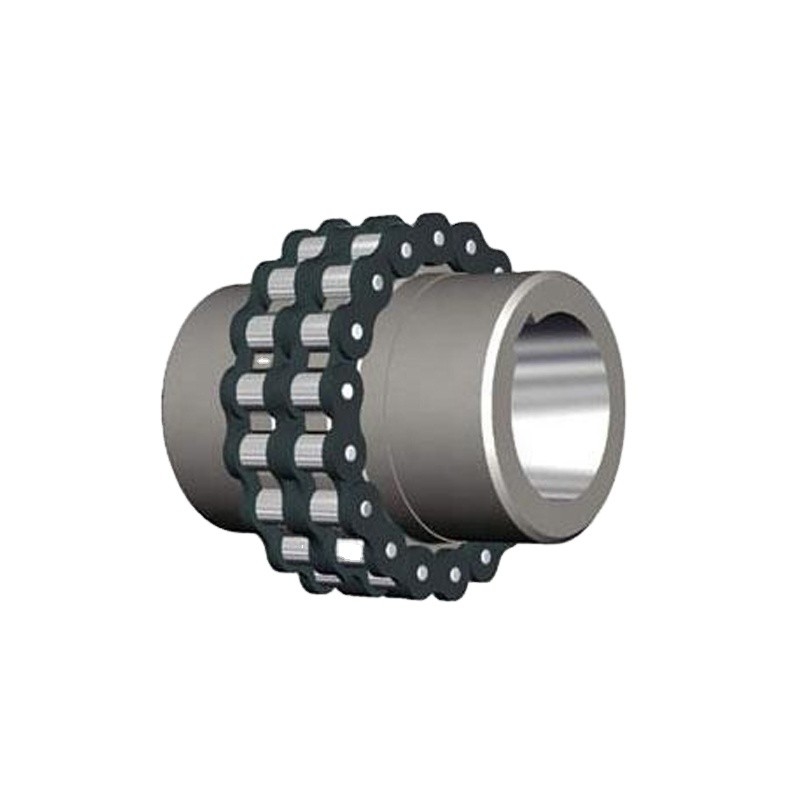

L'accouplement de chaîne de rouleau est un accouplement flexible de construction étonnamment simple. Il se compose d'une combinaison d'une chaîne de accouplement et d'une paire de pignons de accouplement. Flexible et fort, l'accouplement de chaîne de rouleau convient à un large éventail d'applications de accouplement.
Boîte de accouplement de chaîne de rouleau utilisée pour l'environnement qui dans des conditions à hautes températures, humides et sales. Il n'est pas approprié à l'occasion qui est dans la grande vitesse et avec la charge d'impact forte. Accouplement de chaîne de rouleau si en travaillant avec d'excellents états de couverture de lubrification et de protection.
L'accouplement commun de chaîne inclut le double accouplement de chaîne de rouleau, accouplement simple de chaîne de rouleau de rangée, accouplement de chaîne de forme de dent, accouplement à chaînes en nylon. Son échelle est compacte et son poids est léger. Mais l'accouplement de chaîne de rouleau n'ont pas la condition élevée à la précision d'installation.
D'une façon générale, il a lieu habituellement dans la longue durée de vie. La chaîne de production équipement pour différents genres d'aliments surgelés et de légumes déshydratés devrait transporter par la chaîne d'acier inoxydable. Des chaînes de rouleau sont largement appliquées au ménage, industriel et les machines agricoles, incluent le convoyeur, la machine de dessin, la machine d'impression, l'automobile, la moto et la bicyclette.

Caractéristiques principales
structure 1.Simple, assemblée facile et démontage.
2.Lightweight, et longue durée de vie.
3.Have une certaine capacité de compenser l'installation moins de précision.
4.Suitable pour le milieu industriel à hautes températures, humide et poussiéreux.
5.Can pas pour la vibration à grande vitesse et violente.

Description de produit



Taille	Couple N.m	Vitesse T/MN	Taille de base millimètre							Inertie kilogramme m2	Poids kilogramme
			dmax	D	D1	S	L	Le DK	Le LK
KC3812	190	5000	16	45	25	4,9	30	59	61	5.6x10-5	0,6
KC4012	249	4800	22	62	35		36	75		2.47X10-4	1,0
KC4014	329	4800	28	69	43	7,4	36	84	75	4.53X10-4	1,32
KC4016	419	4800	32	77	50		40	92		7.90X10-4	1,9
KC5014	620	4800	35	86	53			101		1.37X10-3	2,7
KC5016	761	3600	40	96	60	9,7	45	110	85	2.18X10-3	3,4
KC5018	989	3600	45	106	70			122		3.53x10-3	4,4
KC6018	1810	3300	56	127	85			142		9.33x10-3	7,8
KC6020	2210	2500	60	139	100	11,5	56	158	105	2.10X10-2	10,4
KC6022	2610	2500	71	152	110			168		2.16X10-2	12,4
KC8018	3920	2000	80	170	115		63	186		3,63 X10-2	15,2
KC8020	4800	2000	90	185	121	15,2	65	210	130	7.20x10-2	20,2
KC8022	5640	1800	100	203	140		71	220		8.00X10-2	26,1
KC10020	8400	1800	110	233	160	18,8	80	250	148	1,61 X10-1	39,1
KC12018	12700	1500	125	256	170		90	307	191	2,68 X10-1	52,6
Kc 12022	18300	1250	140	304	210	22,7	100	357		5,93 X10-1	79,4
KC16018	26400	1100	160	341	224	30,1	112	425	250	1,05	110,7
Kc 16022	38100	1000	200	405	280		140	475		2,50	191,8
KC20018	54100	800	205	426	294	37,5	241	496	300	4,60	323,4
Kc 20022	77800	600	260	507	374			578		1.07X10	507,8
KC24022	137000	600	310	608	420	45,1	353	650	350	2.7X10	958,5
Kc 24026	186000	500	380	705	520			745		5.70X10	1403,6
Kc 32022	261000		430	806	570	60,1	400			1 .08x102	1970
Kc 40020	494000	50	470	932	640					2.92X1 02	3149
Kc 40024	602000		590	1093	800	75,6	512			4.95X102	4724
Kc 40028	717000		700	1255	960					9.47X102	6620
