| Lieu d'origine | porcelaine de、 de Cangzhou |
| Nom de marque | jude |
| Certification | CE、ISO |
| Numéro de modèle | GE Rotex GS |

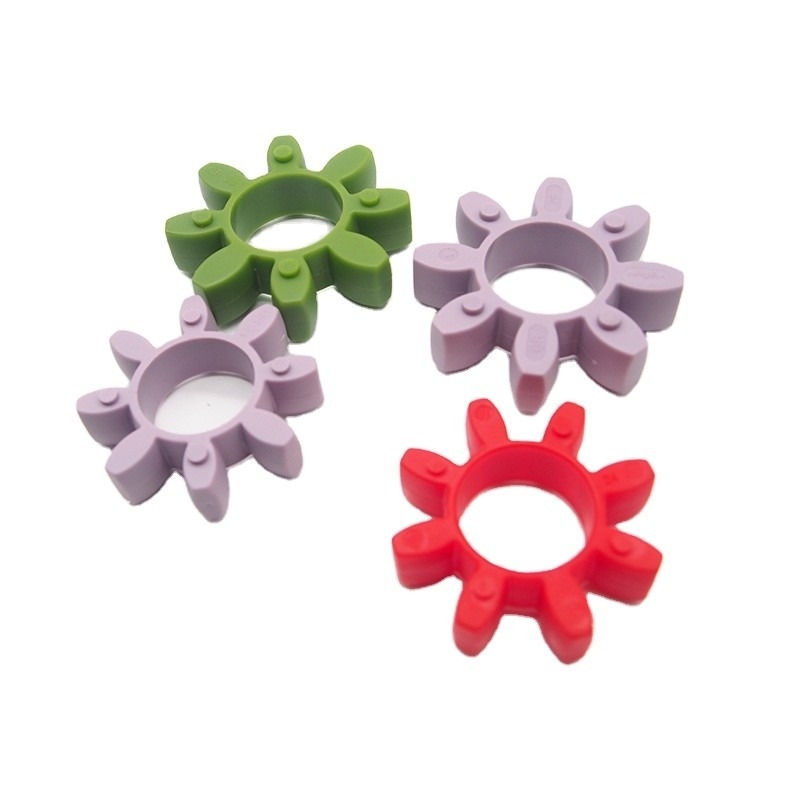

Caractéristiques
●Araignée molle (85 rivage A)
●Les plus grandes caractéristiques de amortissement
●Meilleur pour le désalignement angulaire et parallèle
●Vitesse maximale : 8 000 T/MN
●Température ambiante : -10°F à 180°F
●Rivage 92 Un-jaune
●Bon tout autour des caractéristiques
●Vitesse maximale : 8 000 T/MN
●Température ambiante : -10°F à 180°F
●Rivage 98 informé (araignée dure)
●La plus grande rigidité de torsion
●Les capacités de couple les plus élevées
●La plupart d'araignée utilisée généralement
●Vitesse maximale : 8 000 T/MN
●Température ambiante : -10°F à 180°F
| UTILISATION | ||||||
| Ce produit est de s'appliquer à l'accouplement d'arbres machanical, acte protégé sur le jiont de l'axe de transmission. | ||||||
| REPRÉSENTATION | ||||||
| Matériel : Unité centrale | ||||||
| Chaîne de couple : 22.4~2500NM | ||||||
| Larme d'usage :<0> | ||||||
| Dureté : 98A | ||||||
| La température : - 40~100℃ | ||||||
| TAILLE DÉTAILLÉE | ||||||
| Type | Materail | OD | Identification | Épaisseur | Épaisseur | Araignée |
| D | F | G | ||||
| GR14 | Unité centrale | 30 | 10,5 | 12 | 10 | 4 |
| GR19 | Unité centrale | 40 | 18 | 14,5 | 12 | 6 |
| GR24 | Unité centrale | 54 | 26 | 15,2 | 14 | 8 |
| GR28 | Unité centrale | 65 | 30 | 19 | 15 | 8 |
| GR38 | Unité centrale | 80 | 38 | 22 | 18 | 8 |
| GR42 | Unité centrale | 95 | 46 | 24 | 20 | 8 |
| GR48 | Unité centrale | 104 | 51 | 25,5 | 20,5 | 8 |
| GR55 | Unité centrale | 120 | 60 | 27 | 22 | 8 |
| GR65 | Unité centrale | 135 | 68 | 32 | 26 | 8 |
| GR75 | Unité centrale | 161 | 81 | 37 | 30 | 10 |
| GR90 | Unité centrale | 199 | 100 | 42 | 34 | 10 |
| GR100 | Unité centrale | 225 | 113 | — | 38 | 10 |
| GR110 | Unité centrale | 254 | 128 | — | 42,5 | 10 |
| GR125 | Unité centrale | 293 | 150 | — | 46,5 | 10 |
| GR140 | Unité centrale | 320 | 165 | — | 50 | 10 |
Taille standard pour l'araignée de accouplement de polyuréthane que nous fournissons :
GR14, GR19, GR24, GR28, GR38, GR42, GR48, GR55, GR65, GR75, GR90, GR100, GR110, GR125, GR140, GR160, GR180
MT1, MT2, MT3, MT4, MT5, MT6, MT7, MT8, MT9, MT10, MT11, MT12, MT13
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225, L276
FALK-R 10R, 20R, 30R, 40R, 50R, 60R, 70R, 80R
Taille standard pour l'araignée de accouplement en caoutchouc :
Hb80, Hb95, Hb110, Hb125, Hb140, Hb160, Hb180, Hb200, Hb240, Hb280, Hb315
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225
NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265
Vitesse 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
Tailles spéciales disponibles selon les vos dessins spécifiques
